Тахион · уличный узел видеонаблюдения со встроенным видеорегистратором и PoE
УСВР — уличный узел с видеорегистратором и питанием PoE камер
Отапливаемый уличный шкаф с сетевым видеорегистратором, PoE-коммутатором (IEEE 802.3af/at/bt) и жёстким диском — система видеонаблюдения на 4 или 8 камер, с опциями Wi-Fi и GSM.
Модели семейства
УСВР-4PoE1–4 IP-камеры с питанием PoE, встроенный видеорегистратор.
| Число камер | 1–4 |
| Видеорегистратор | 4CH 5.0Mp, HDD 2,5" 1 Тбайт, Onvif/облако, H.264/H.265, до 5MP |
| AC/DC преобразователь | 230/12 В, 36 Вт |
| Бюджет PoE | 60 Вт |
| Мощность обогрева | 22 Вт |
| Макс. потребляемая мощность | 123 Вт |
| Напряжение питания | 230 В AC ±10% |
| Температура / габариты | -40…+50 °C / 300×230×110 мм |
| Защита | IP66 |

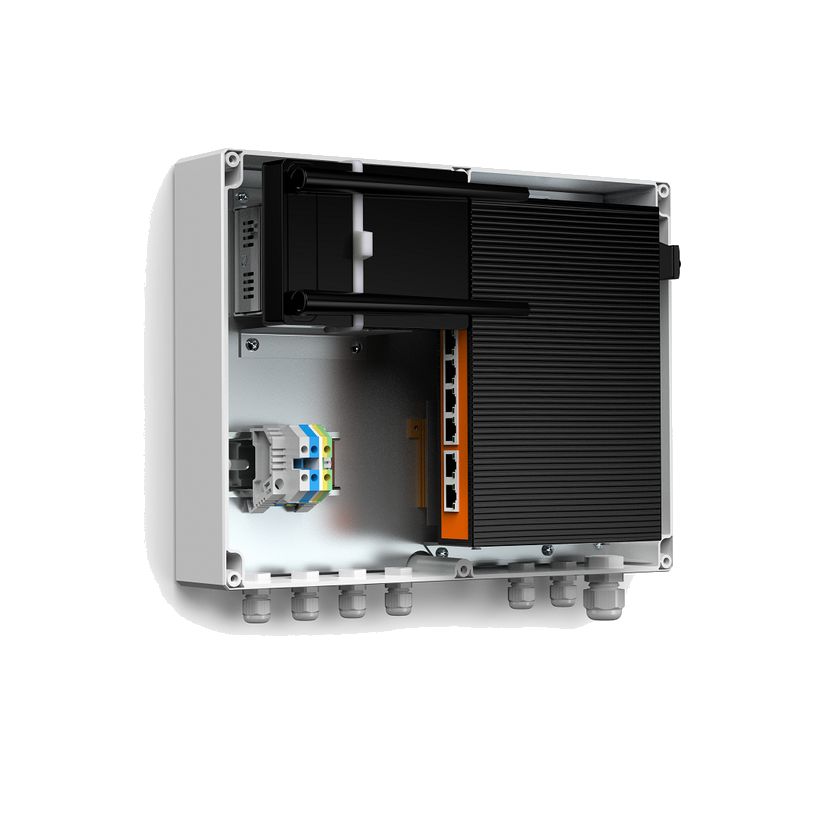

УСВР-4PoE/Wi-FiТо же плюс Wi-Fi роутер для передачи видео и управления.
| Число камер | 1–4 |
| AC/DC преобразователь | 230/12 В, 36 Вт |
| Бюджет PoE | 60 Вт |
| Мощность обогрева | 22 Вт |
| Макс. потребляемая мощность | 123 Вт |
| Температура / габариты | -40…+50 °C / 300×230×110 мм |
| Защита | IP66 |

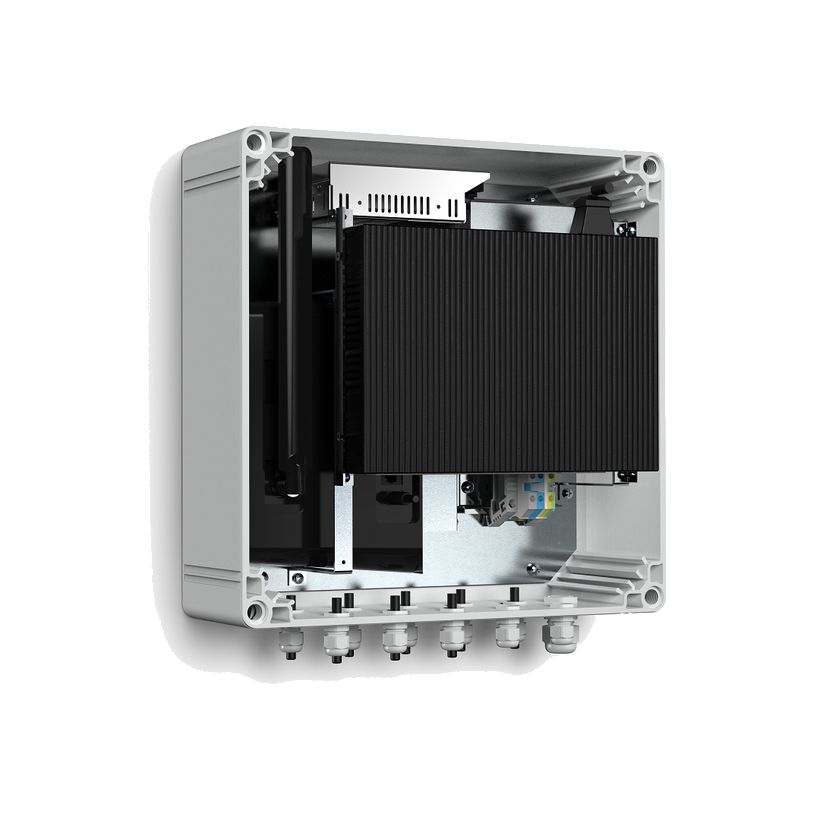

УСВР-8PoE1–8 IP-камер с питанием PoE, встроенный видеорегистратор, больший бюджет PoE.
| Число камер | 1–8 |
| AC/DC преобразователь | 230/12 В, 36 Вт |
| Бюджет PoE | 120 Вт |
| Мощность обогрева | 40 Вт |
| Макс. потребляемая мощность | 180 Вт |
| Температура / габариты | -40…+50 °C / 300×320×132 мм |
| Защита | IP66 |
УСВР-8PoE/GSM/Wi-FiПлюс роутер с GSM (3G/4G LTE) и Wi-Fi 802.11b/g/n для удалённого доступа и обслуживания.
| Число камер | 1–8 |
| AC/DC преобразователь | 230/12 В, 50 Вт |
| Бюджет PoE | 120 Вт |
| Мощность обогрева | 40 Вт |
| Макс. потребляемая мощность | 180 Вт |
| Wi-Fi | 802.11 b/g/n, до 300 Мбит, 2,4 ГГц, WPA/WPA2/WEP |
| Температура / габариты | -40…+50 °C / 300×320×132 мм |
| Защита | IP66 |
Как это работает и подключается
- Питание камер по РоЕ IEEE 802.3af/(.3at)/(.3bt); передача данных на пост наблюдения или соседние узлы — по Ethernet («медные» линии связи).
- Поставляется с установленным жёстким диском.
- Класс защиты от поражения электротоком — I по ГОСТ 12.2.007.0-75; климатическое исполнение УХЛ1,5 по ГОСТ 15150-69.
Монтаж
- Корпус пылебрызгозащищённый, для открытого воздуха или влажных помещений; обогрев включается/отключается автоматически по температуре внутри узла.
- Изготавливается по ТУ 26.30.50-077-31006686-2017.
Примеры
Автономный пост видеонаблюдения без прокладки линии до сервера
УСВР-8PoE/GSM/Wi-Fi хранит запись на встроенном HDD и передаёт видео/управление удалённо по GSM или Wi-Fi, без постоянного канала до центрального сервера.
Локальный узел на 4 камеры
УСВР-4PoE питает камеры по PoE и ведёт запись на встроенный регистратор с HDD 1 Тбайт.
Частые вопросы
Нужен ли постоянный кабель до сервера для УСВР?
Нет для версий с GSM/Wi-Fi — они хранят запись на встроенном HDD и передают видео удалённо по мобильной сети или Wi-Fi.
На сколько камер рассчитан УСВР-8PoE?
На 1–8 IP-камер с суммарным бюджетом PoE 120 Вт.
Нюансы и грабли
- Бюджет PoE ограничен (60 Вт у 4PoE-версий, 120 Вт у 8PoE) — при подборе камер с мощным ИК-подсветом считать суммарную нагрузку, не количество портов.
- У версий с GSM/Wi-Fi выше и мощность AC/DC-преобразователя (50 Вт против 36 Вт у обычной 4PoE) — не путать при подборе замены блока питания.
Документация
- Тахион — страницы изделий УСВР-4PoE, УСВР-4PoE/Wi-Fi, УСВР-8PoE, УСВР-8PoE/GSM/Wi-Fi
