Тахион · устройство защиты (УЗИП) для коаксиальных, симметричных и питающих линий
УЗЛ-7,5/10кА-12/24В, УЗЛ-К, УЗЛ-К исп.1 — грозозащита видеосигнала и питания 12/24 В
Защищает коаксиальные, симметричные линии и цепь питания 12/24 В DC от импульсных перенапряжений: сетевые видеокамеры, контроллеры сигнализации и автоматизации, компьютеры, коммутаторы.
Модели семейства
УЗЛ-7,5/10кА-12/24ВПлата защиты без корпуса, крепление на плате устройства.
| Сигнальная цепь: Un/Uc | 5 В DC / 6 В DC |
| Сигнальная цепь: ток разряда (8/20мкс), Up, время срабатывания | 10 кА, 15 В, менее 30 нс |
| Цепь питания: Un/Uc | 12/24 В DC / 14/27 В DC |
| Цепь питания: ток разряда, Up, время срабатывания | 10 кА, 30/50 В, менее 30 нс |
| Номинальный/макс. рабочий ток цепи питания | 0,5 А / 1,5 А |
| Температура | -55…+85°C |
| Защита | IP20 |
| Габариты | 38×55,5×17 мм, вес в упаковке 50 г |

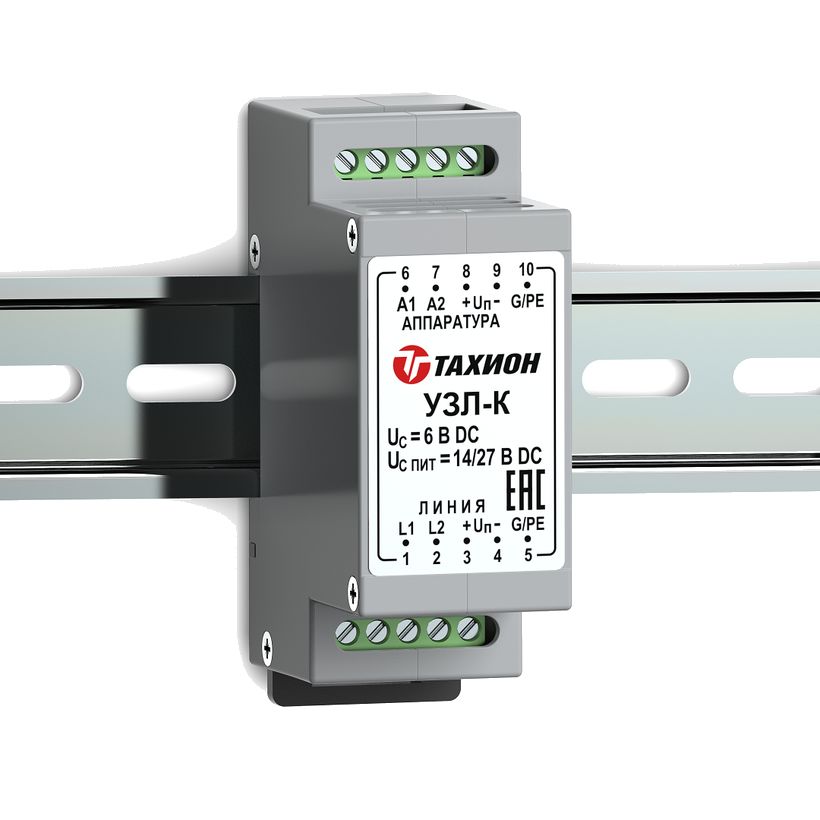

УЗЛ-КТо же защитное ядро в корпусе на 35 мм DIN-рейку.
| Сигнальная цепь: Uc, Up, время срабатывания | 6 В, 15 В, менее 30 нсек |
| Цепь питания: Un/Uограничения | 12/24 В DC / 16/28 В |
| Цепь питания: Up, ток разряда, время срабатывания | 30/50 В, 10 кА, менее 30 нсек |
| Номинальный/макс. ток цепи питания | 0,5 А / 1,5 А |
| Температура | -55…+85°C |
| Защита | IP20 |
| Габариты | 89×58×35 мм, вес в упаковке 90 г |

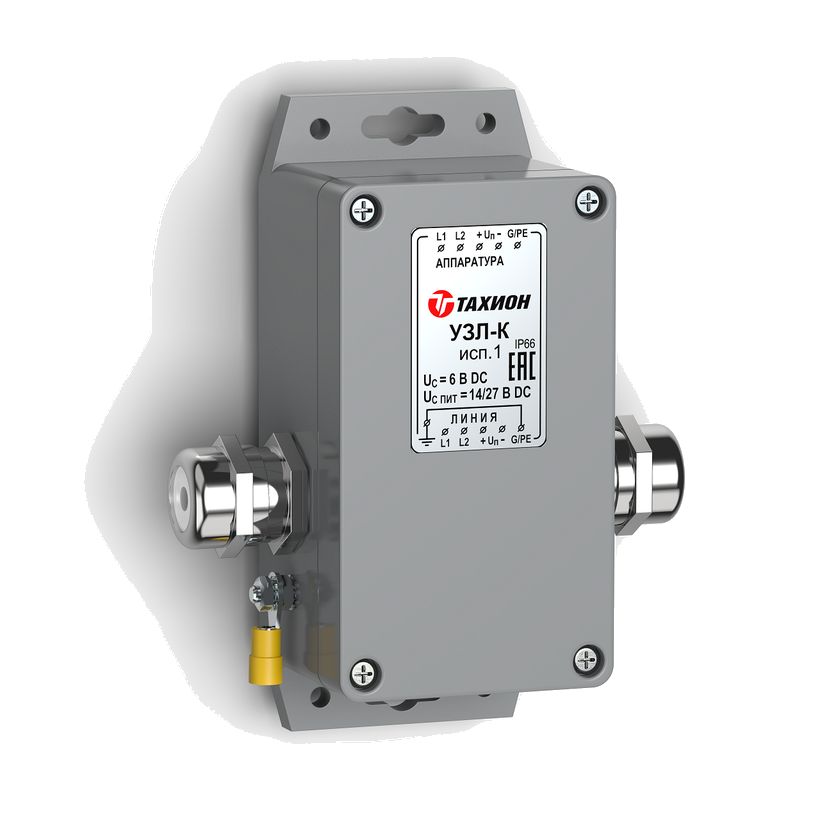

УЗЛ-К исп.1 (снята с производства)Уличное исполнение в пылебрызгозащищённом корпусе, IP66.
| Сигнальная цепь: Uc, Up, время срабатывания | 6 В, 15 В, менее 30 нсек |
| Цепь питания: Un/Uограничения | 12/24 В DC / 16/28 В |
| Цепь питания: Up, ток разряда, время срабатывания | 30/50 В, 10 кА, менее 30 нсек |
| Защищаемое оборудование | аналоговые видеокамеры, видеорегистраторы, мониторы, термокожухи аналоговых уличных камер |
| Температура | -55…+85°C |
| Защита | IP66 |
| Габариты | 105×145×55 мм, вес в упаковке 300 г |
Как это работает и подключается
- Исполнение УЗЛ-К исп.1 соответствует МЭК 61643-21 и ГОСТ IEC 61000-4-5 — для базовых УЗЛ-7,5/10кА-12/24В и УЗЛ-К страница изделия конкретный номер стандарта не называет.
- Количество защищаемых пар — 1 по сигнальной цепи и 1 по цепи питания у всех моделей.
Монтаж
- УЗЛ-К исп.1 — корпус пылебрызгозащищённый, для улицы и влажных помещений; при использовании двух УЗЛ-К исп.1 на концах линии экран заземляют только в одной точке, без контакта с металлическими конструкциями.
- Сечение подключаемых проводов — не более 2,5 мм² (для УЗЛ-К и исп.1).
Частые вопросы
Что защищает УЗЛ?
Одновременно коаксиальную/симметричную видеолинию и цепь питания 12/24 В DC подключённого устройства (камеры, регистратора, коммутатора и т.п.).
Нюансы и грабли
- УЗЛ-7,5/10кА-12/24В — это плата без своего корпуса, УЗЛ-К — та же защита в пластиковом корпусе на DIN-рейку, а исп.1 (снята с производства) — уличная версия IP66; при замене на объекте ориентируйтесь на корпус, а не только на электрические параметры.
Документация
- Тахион — УЗЛ-7,5/10кА-12/24В, страница изделия (https://tahion.spb.ru/product/ustrojstvo-zashhity-czepej-videosignala-i-pitaniya-uzl-75-10ka-12-24v/)
- Тахион — УЗЛ-К, страница изделия
- Тахион — УЗЛ-К исп.1 (снята с производства), страница изделия
