УЗЛ-Е — грозозащита порта Ethernet 10/100

Устройство защиты порта локальной сети Ethernet 10/100 Base-TX от импульсных перенапряжений, без пропуска питания PoE. DIN-модуль или уличное исполнение с патч-разъёмами RJ45-RJ45.

Модели семейства

УЗЛ-ЕDIN-модуль для установки в щите.

Защищаемые пары	1-2, 3-6
Номинальное/макс. рабочее напряжение	5 В DC / 6 В DC
Номинальный рабочий ток	600 мА
Ток разряда (8/20 мкс) линия-линия C1/линия-земля C2	250 А / 2 кА
Уровень напряжения защиты Up линия-линия/линия-земля	20 В / 550 В
Время срабатывания	менее 10 нс (линия-линия) / 100 нс (линия-земля)
Вносимое затухание	менее 3 дБ (<100 МГц)
Температура / габариты	-55…+85 °C / 89×58×35 мм
Защита	IP20

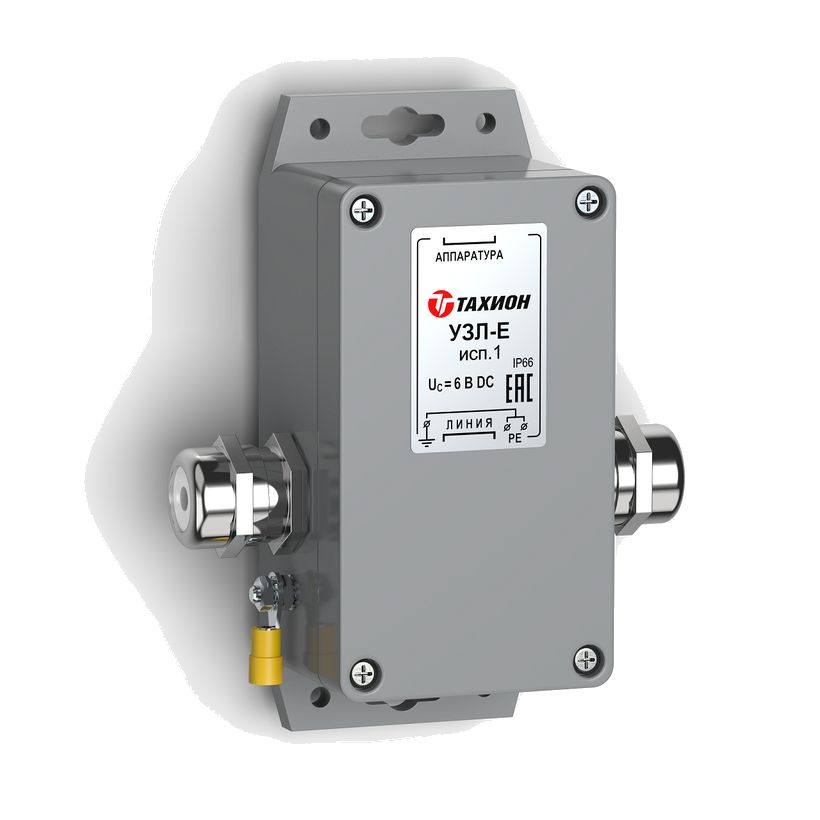

УЗЛ-Е исп.1 (уличное)Уличное исполнение в виде патч-модуля RJ45-RJ45.

Защищаемые пары	1-2, 3-6
Ток разряда (8/20 мкс)	250 А / 2 кА
Вносимое затухание	менее 3 дБ (<100 МГц)
Тип подключения	RJ45-RJ45
Температура / габариты / масса	-55…+85 °C / 105×145×55 мм / 300 г
Категория испытаний по МЭК 61643-21	С1, С2
Защита	IP66

Как это работает и подключается

Устанавливается в пределах 2–3 зон молниезащиты по МЭК 61312-1; соответствует ГОСТ IEC 61643-21, ГОСТ IEC 61000-4-5.

Монтаж

DIN-версия — крепление на 35-мм DIN-рейку; уличная версия исп.1 — инлайн между двумя патч-кордами RJ45.

Примеры

Сетевая камера на улице

Защищаемое оборудование по паспорту — сетевые видеокамеры, контроллеры сигнализации и автоматизации, компьютеры, коммутаторы.

Частые вопросы

Подходит ли УЗЛ-Е для PoE-камеры?

Нет, УЗЛ-Е защищает только сигнальные пары без питания; для PoE нужна версия УЗЛ-ЕП.

Нюансы и грабли

УЗЛ-Е не пропускает PoE — для линий с питанием по Ethernet нужен УЗЛ-ЕП.

Документация

Тахион — страницы изделий УЗЛ-Е, УЗЛ-Е исп.1
