Тахион · УЗИП для порта Ethernet 10/100/1000 с PoE (802.3af/at/bt)

УЗЛ-ЕП — грозозащита порта Ethernet с питанием PoE

Защита порта Ethernet 10/100/1000 Base-T с PoE (IEEE 802.3af/at/bt) от импульсных перенапряжений: раздельно данные и питание. DIN-модуль, уличное исполнение, крейт-карта или инлайн-патч.

Устройство защиты портов Ethernet с питанием PoE УЗЛ-ЕП

Модели семейства

УЗЛ-ЕПDIN-модуль, линия данных и линия питания защищены раздельно.

Защищаемые пары (RJ-45)	данные: (1-2),(3-6),(4-5),(7-8); питание: (1,2-3,6),(4,5-7,8)
Макс. рабочее напряжение Uc (данные/питание)	6 В DC / 58 В DC
Номинальный рабочий ток (данные/питание)	600 мА / 600+600=1200 мА
Ток разряда (8/20 мкс) линия-линия C1/линия-земля C2	100 А / 2 кА (данные и питание)
Уровень напряжения защиты Up линия-линия/линия-земля (данные/питание)	20 В/550 В — 120 В/550 В
Температура	-55…+85 °C
Защита	IP20

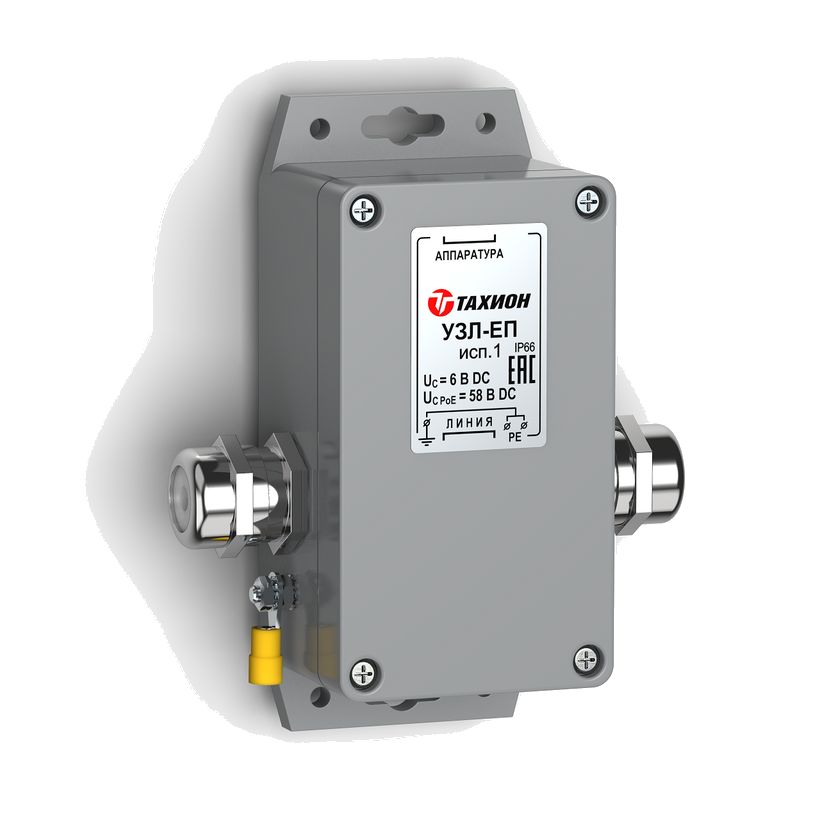

УЗЛ-ЕП исп.1 (уличное)Патч-модуль RJ45-RJ45 в защищённом корпусе, линия питания до 60 В DC.

Макс. рабочее напряжение Uc (данные/питание)	6 В DC / 60 В DC
Ток разряда (8/20 мкс)	100 А / 2 кА
Уровень напряжения защиты Up (данные/питание)	20 В/550 В — 120 В/550 В
Сечение заземляющего провода, не более	2,5 мм²
Тип подключения	RJ45-RJ45
Температура / масса	-55…+85 °C / 90 г
Категория испытаний по МЭК 61643-21	С1, С2

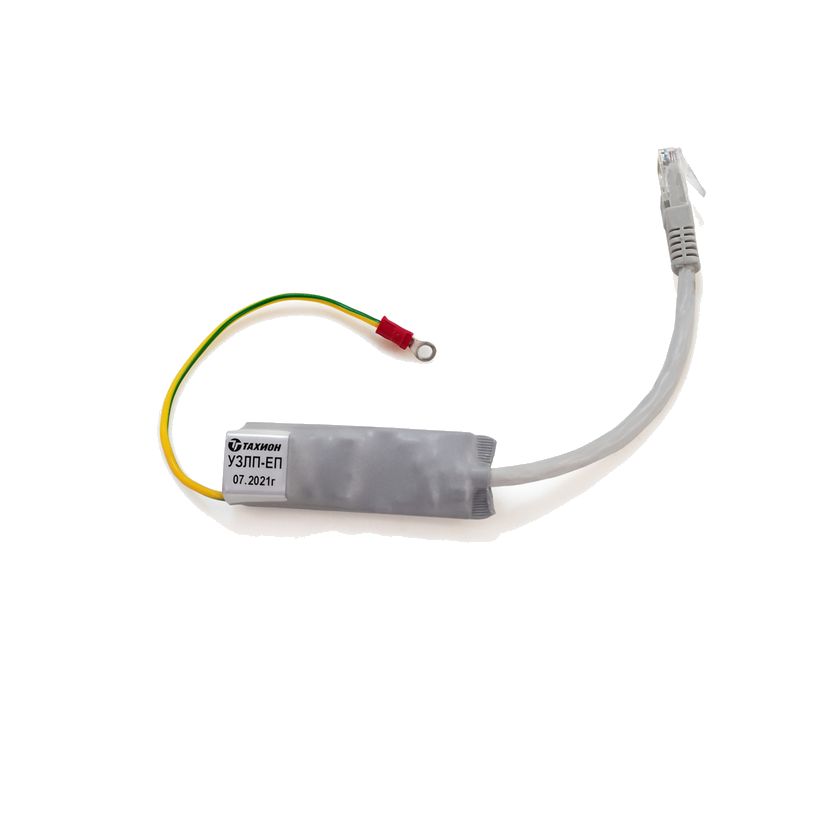

УЗЛП-ЕПКомпактный инлайн-патч (розетка–вилка RJ45) вместо DIN-модуля, для установки прямо в патч-корд.

Ток разряда (8/20 мкс)	100 А / 2 кА
Уровень напряжения защиты Up (данные/питание)	20 В/550 В — 120 В/550 В
Тип подключения	розетка RJ45 – вилка RJ45
Вносимое затухание (линия данных)	менее 2 дБ (<250 МГц)
Масса с упаковкой	45 г
Категория испытаний по МЭК 61643-21	С1, С2

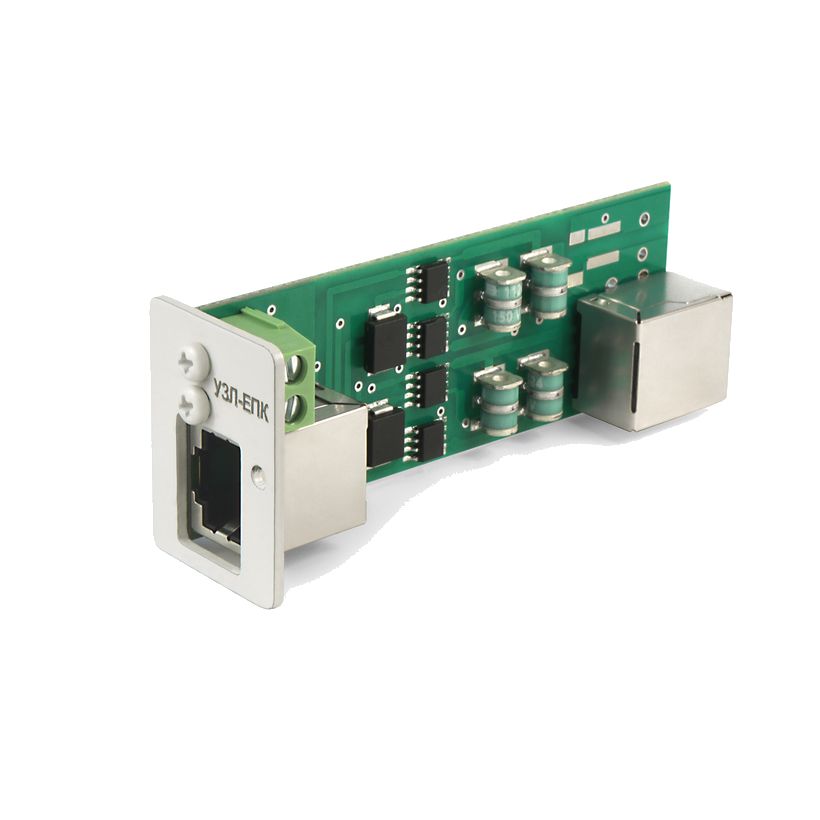

УЗЛ-ЕПК (карта для крейта)Та же защита в виде платы с панелью для установки в крейт УЗЛ-ЕП (многоканальный монтаж на объекте).

Макс. рабочее напряжение Uc (данные/питание)	6 В DC / 58 В DC
Ток разряда (8/20 мкс)	100 А / 2 кА
Уровень напряжения защиты Up (данные/питание)	20 В/550 В — 120 В/550 В
Температура / габариты	-55…+85 °C / 87×33×25 мм

Как это работает и подключается

Поддерживает Ethernet 10/100/1000 Base-T и PoE IEEE 802.3af/at/bt; устанавливается в пределах 2–3 зон молниезащиты по ГОСТ Р МЭК 62305-1.
Линия данных и линия питания защищены раздельно, с разными параметрами Up — нельзя путать защиту данных с защитой питания при оценке остаточного напряжения.

Монтаж

DIN-версия — крепление на 35-мм DIN-рейку; УЗЛП-ЕП ставится инлайн прямо в патч-корд; УЗЛ-ЕПК — в крейт УЗЛ-ЕП.

Примеры

PoE-камера на вводе в здание

УЗЛ-ЕП защищает и линию данных, и линию питания PoE одним модулем — вместо отдельных УЗЛ-Е и УЗП для этой пары.

Много портов на одном щите

Крейт с картами УЗЛ-ЕПК компактнее набора отдельных DIN-модулей УЗЛ-ЕП при большом числе линий.

Частые вопросы

Защищает ли УЗЛ-ЕП линию питания PoE отдельно от данных?

Да, в таблице паспорта параметры для линии данных и линии питания указаны раздельно — это разные цепи защиты в одном корпусе.

Нюансы и грабли

У линии питания разное Uc в разных исполнениях (58 В DC у DIN-версии УЗЛ-ЕП/УЗЛ-ЕПК, 60 В DC у исп.1) — сверять по паспорту конкретной модели перед подбором.
УЗЛП-ЕП и УЗЛ-ЕПК — не самостоятельные корпуса на DIN-рейку, а инлайн-патч и крейт-карта соответственно; под установку в щит на рейку берите УЗЛ-ЕП.

Документация

Тахион — страницы изделий УЗЛ-ЕП, УЗЛ-ЕП исп.1, УЗЛ-ЕПК, УЗЛП-ЕП
