Тахион · УЗИП для двухпроводных линий интерфейса (RS-485 и др.), DIN-рейка, один канал

УЗЛ-И — грозозащита порта RS-485/интерфейса, один канал

Защита двухпроводной линии интерфейса (RS-485, RS-422, M-bus, CAN) на DIN-рейку от импульсных перенапряжений. Базовая — сигнальная линия 5 В DC; УЗЛ-И-U/5 также пропускают питание до 5 А.

Устройство защиты интерфейсов УЗЛ-И (одноканальное)

Модели семейства

УЗЛ-И (базовая, сигнальная линия)Без передачи питания, для линии интерфейса на уровне 5 В DC.

Номинальное/макс. рабочее напряжение	5 В DC / 7 В DC
Номинальный рабочий ток	100 мА
Ток разряда (8/20 мкс) линия-линия/линия-земля	2 / 2 кА; суммарный импульсный ток 4 кА
Уровень напряжения защиты Up (линия-линия / линия-земля / линия-защ.земля)	15 / 15 / 600 В
Время срабатывания	10 нс / 100 нс
Температура / габариты	-55…+85 °C / 89×58×35 мм
Защита	IP20

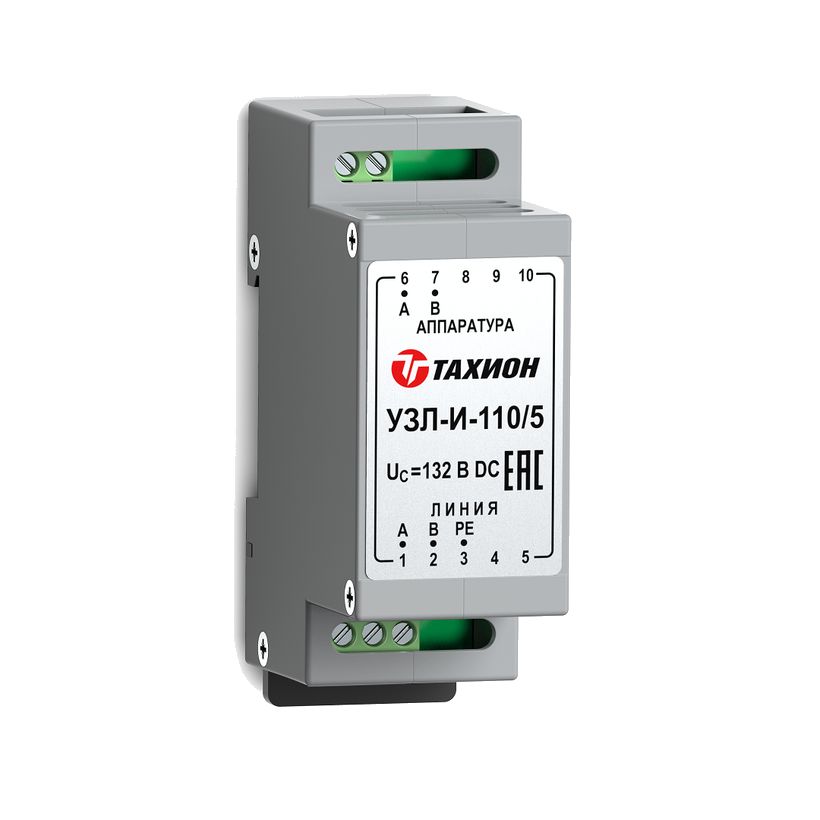

УЗЛ-И-U/5 (с подачей питания, ток до 5 А)Пропускает питание выбранного напряжения по сигнальным парам, ток до 5 А; выпускается на 12, 24, 30, 48, 60 или 110 В DC.

Исполнения по напряжению (Un/Uc/Up)	12/14/28 В; 24/28/45 В; 30/33/49 В; 48/58/86 В; 60/72/100 В; 110/132/186 В
Ток разряда (8/20 мкс) In / Imax	2 кА / 10 кА
Скорость передачи данных, не более	1 Мбит/с
Температура / габариты	-55…+85 °C / 89×58×35 мм
Защита	IP20

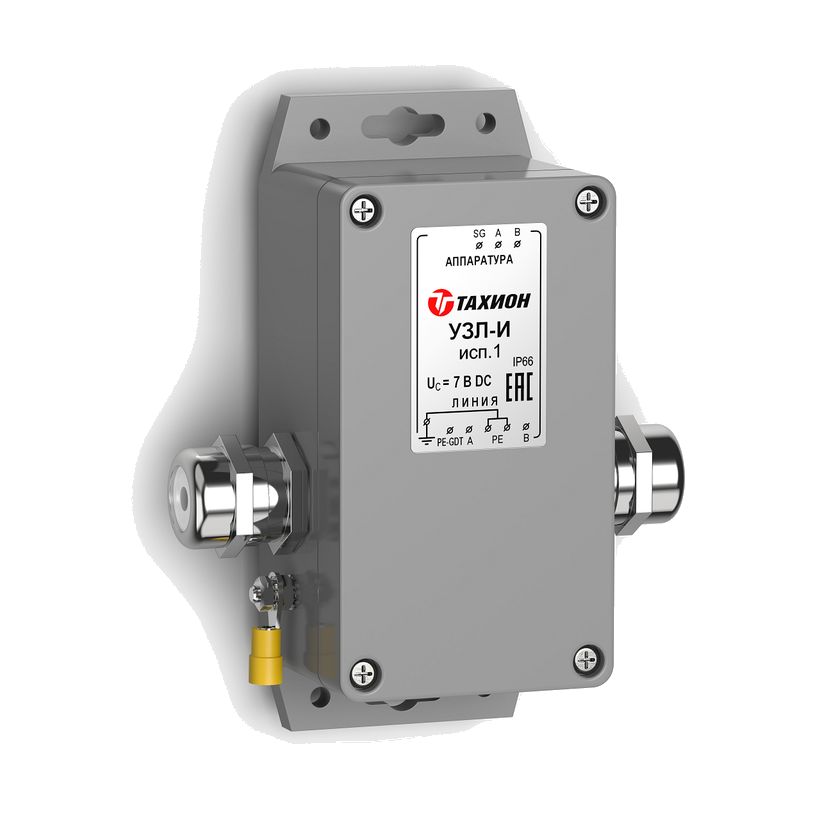

УЗЛ-И исп.1 (уличная, базовая)Уличное исполнение базовой сигнальной версии (5 В DC) в пылебрызгозащищённом корпусе.

Номинальное/макс. рабочее напряжение	5 В DC / 7 В DC
Ток разряда (8/20 мкс) линия-линия/линия-земля	2 / 2 кА; суммарный импульсный ток 4 кА
Уровень напряжения защиты Up	15 / 15 / 600 В
Вносимое сопротивление на цепь, не более	4,7 Ом
Кабельный ввод	PG11, кабель 6–10 мм (2 шт.)
Температура / масса с упаковкой	-55…+85 °C / 300 г
Защита	IP66

Как это работает и подключается

Защита рассчитана на 2–3 зоны молниезащиты по МЭК 61312-1; соответствует ГОСТ IEC 61643-21, ГОСТ IEC 61000-4-5.
Три схемы включения по паспорту: для двухпроводных систем с общим контуром заземления, для трёхпроводных систем с возвратным проводником выравнивания потенциалов и для трёхпроводных систем с гальванически развязанными приёмо-передатчиками.

Монтаж

Крепление на 35-мм DIN-рейку; для уличной версии — кабельный ввод PG11 (кабель 6–10 мм, 2 шт.).
Модель выбирается по напряжению защищаемой линии (5 В — сигнальная без питания, 12–110 В — с передачей питания).

Примеры

Линия RS-485 без питания устройств

Базовая УЗЛ-И ставится на сигнальную пару, если контроллеры на линии питаются отдельно.

Линия с централизованной подачей питания на устройство

УЗЛ-И-24/5 защищает интерфейс и пропускает по тем же парам питание 24 В DC до 5 А на удалённый контроллер или датчик.

Частые вопросы

Можно ли через УЗЛ-И запитать удалённое устройство?

Только версии УЗЛ-И-U/5 (12–110 В) — они пропускают питание по тем же сигнальным парам, ток до 5 А. Базовая УЗЛ-И (5 В) питание не передаёт.

Нюансы и грабли

Базовая УЗЛ-И (5 В) не передаёт питание — для линий с централизованной подачей питания на удалённое устройство нужна версия УЗЛ-И-U/5 нужного напряжения.
Скорость передачи данных ограничена 1 Мбит/с — для более быстрых интерфейсов нужно проверять совместимость отдельно.

Документация

Тахион — страница изделия УЗЛ-И (https://tahion.spb.ru/product/uzl-i-ustrojstvo-zashhity-portov-interfejsa-rs-485/)
Тахион — страница изделия УЗЛ-И исп.1
Тахион — страницы изделий УЗЛ-И-12/5…УЗЛ-И-110/5
