УЗЛ-И2 — грозозащита двух каналов интерфейса в одном корпусе

Двухканальная защита интерфейсов (RS-485, RS-422, M-bus, CAN) с питанием по сигнальным парам, до 5 А/канал. Каналы одного или разного напряжения: второй независимо 12–110 В при первом 5 В.

Устройство защиты интерфейсов УЗЛ-И2 (двухканальное)

Модели семейства

УЗЛ-И2-U/5 (оба канала одного напряжения)Оба канала на одно и то же напряжение — 5, 12, 24, 30, 48, 60 или 110 В DC.

Исполнения по напряжению (Un/Uc/Up)	5/6/15 В; 12/14/28 В; 24/28/45 В; 30/33/49 В; 48/58/86 В; 60/72/100 В; 110/132/186 В
Ток разряда (8/20 мкс) на канал In / Imax	2 кА / 10 кА
Ток передачи питания по каналу	до 5 А
Крепление / температура / габариты	DIN-рейка 35 мм / -55…+85 °C / 89×58×35 мм
Защита	IP20

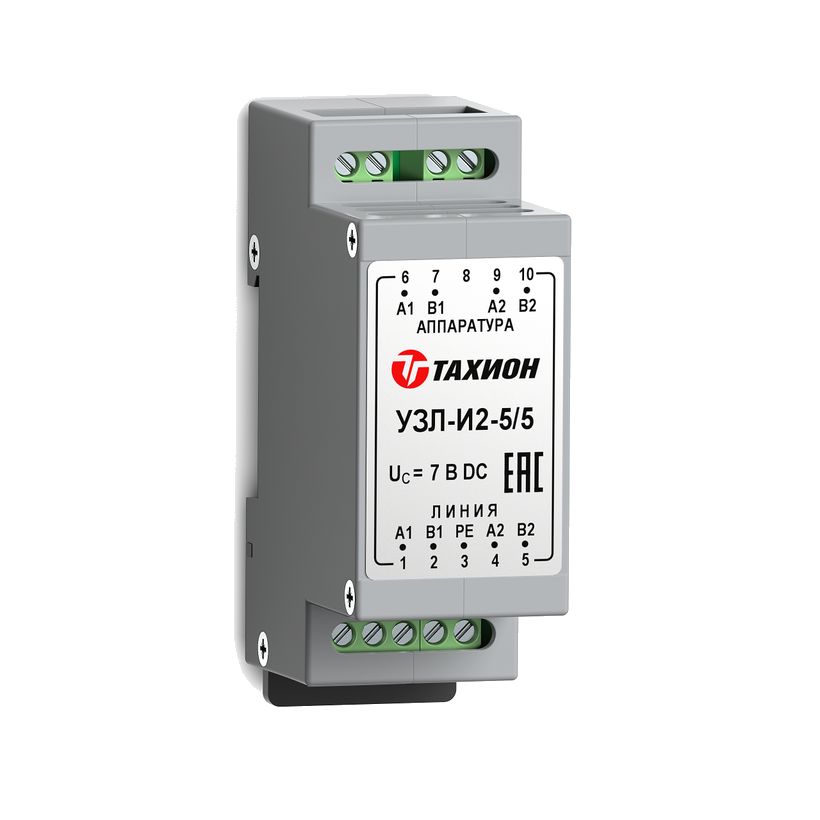

УЗЛ-И2-5/5-U/5 (разнонапряжённые каналы)Канал А1В1 фиксирован на 5 В DC, канал А2В2 — на выбранное напряжение 12, 24, 30, 48, 60 или 110 В DC.

Канал А1В1 (Un/Uc/Up)	5/6/15 В
Канал А2В2, исполнения (Un/Uc/Up)	12/14/28 В; 24/28/45 В; 30/33/49 В; 48/58/86 В; 60/72/100 В; 110/132/186 В
Ток разряда (8/20 мкс) на канал In / Imax	2 кА / 10 кА
Ток передачи питания по каналу	до 5 А
Крепление / температура / габариты	DIN-рейка 35 мм / -55…+85 °C / 89×58×35 мм
Защита	IP20

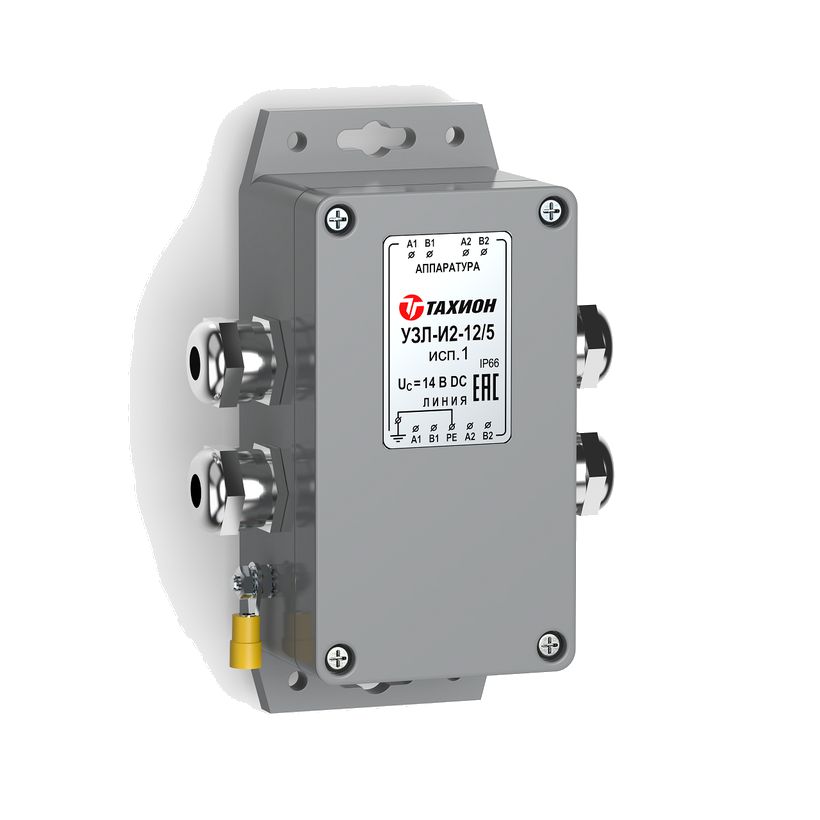

УЗЛ-И2-U/5 исп.1 (уличное)Уличная версия одноимённого канала (найдены исполнения 12, 24 и 110 В DC), пылебрызгозащищённый корпус.

Номинальный рабочий ток (на канал)	5 А
Максимальная имп. мощность рассеивания TVS-диодами	3000 Вт
Скорость передачи данных, не более	1 Мбит/с
Сечение подключаемых проводов, не более	2,5 мм²
Категория испытаний по МЭК 61643-21	А2, В2, C1, С2, С3, D1
Габариты / масса с упаковкой	105×145×55 мм / 300 г
Защита	IP66

Как это работает и подключается

Соответствует МЭК 61643-21, ГОСТ IEC 61000-4-5; рассчитан на 2–3 зоны молниезащиты по МЭК 61312-1.

Монтаж

Крепление на 35-мм DIN-рейку; сечение подключаемых проводов не более 2,5 мм².
Модель выбирается по напряжению каждого канала — при разных требованиях к двум линиям не обязательно ставить два одинаковых модуля.

Примеры

Две независимые линии 24 В DC

УЗЛ-И2-24/5 защищает оба канала одним модулем вместо двух модулей УЗЛ-И-24/5.

Сигнальная линия плюс питание удалённого устройства

УЗЛ-И2-5/5-24/5 держит один канал под интерфейс на 5 В, второй — под питание 24 В DC до 5 А на том же объекте.

Частые вопросы

Можно ли взять УЗЛ-И2 с разными напряжениями на каналах?

Да, серия -5/5-U/5: канал А1В1 на 5 В DC, канал А2В2 — на 12, 24, 30, 48, 60 или 110 В DC по выбору.

Нюансы и грабли

У модели -5/5-U/5 канал А1В1 всегда фиксирован на 5 В — если нужны два канала на 12 В и выше одновременно, берите одноимённый вариант УЗЛ-И2-U/5, а не смешанный.
Скорость передачи данных ограничена 1 Мбит/с.
