УЗЛ-СД — грозозащита шлейфа сигнализации на DIN-рейку

Защита шлейфов сигнализации, линий связи и вторичного питания охранных систем от импульсных перенапряжений. Две пары линий в модуле, версии на 12 и 24 В DC, есть уличное IP66.

Устройство защиты оборудования в линиях систем сигнализации УЗЛ-СД

Модели семейства

УЗЛ-СД-12Для линий 12 В DC.

Номинальное/макс. рабочее напряжение	12 В DC / 16 В DC
Номинальный рабочий ток	100 мА
Ток разряда (8/20 мкс) линия-линия/линия-земля	5 / 5 кА; суммарный импульсный ток 10 кА
Уровень напряжения защиты Up (линия-линия / линия-земля)	32 В / 30 В
Количество защищаемых пар	2
Скорость передачи данных, не более	1 Мбит/с
Температура / габариты / масса	-55…+85 °C / 89×58×35 мм / 90 г
Защита	IP20

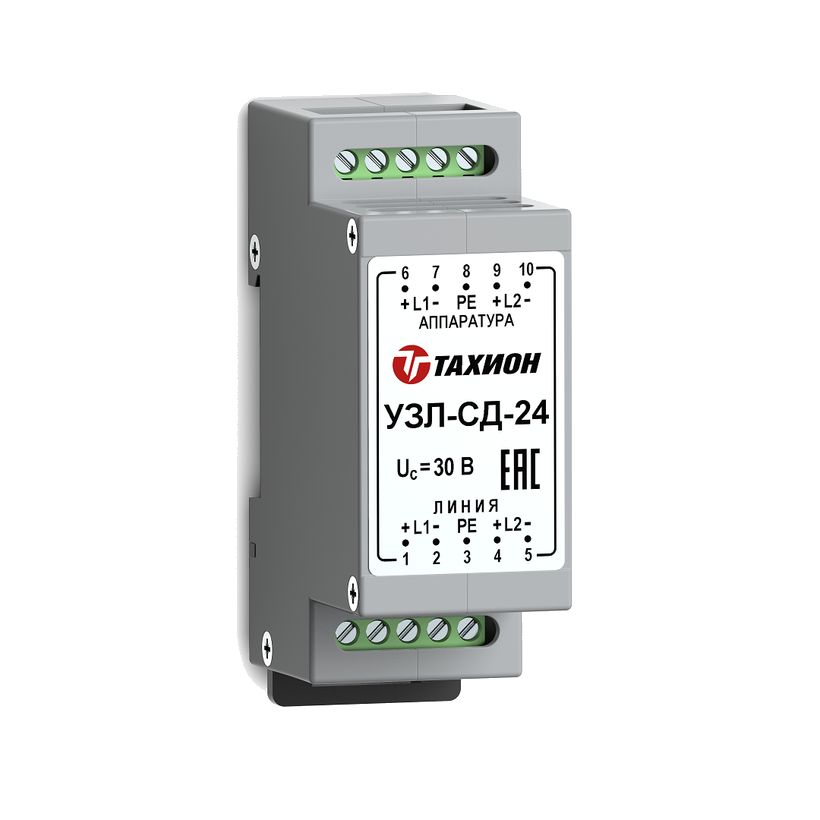

УЗЛ-СД-24Для линий 24 В DC.

Номинальное/макс. рабочее напряжение	24 В DC / 30 В DC
Номинальный рабочий ток	100 мА
Ток разряда (8/20 мкс) линия-линия/линия-земля	5 / 5 кА; суммарный импульсный ток 10 кА
Уровень напряжения защиты Up (линия-линия / линия-земля)	60 В / 60 В
Количество защищаемых пар	2
Вносимое сопротивление на цепь, не более	4,7 Ом
Температура / габариты / масса	-55…+85 °C / 89×58×35 мм / 90 г
Защита	IP20

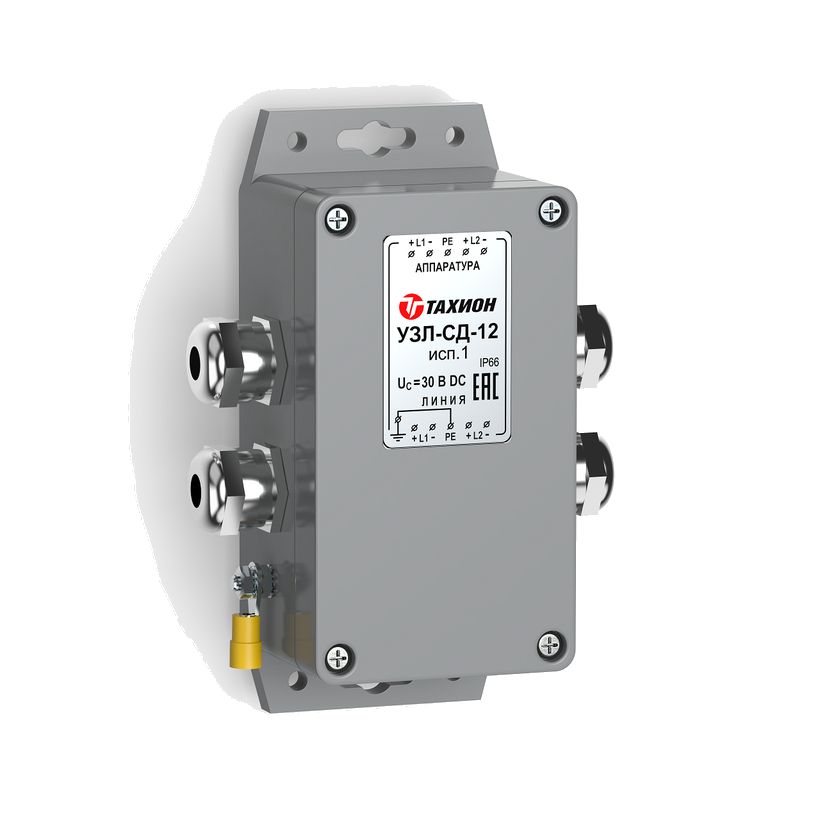

УЗЛ-СД-12/24 исп.1 (уличное)Уличная версия, пылебрызгозащищённый корпус с кабельными вводами.

Ток разряда (8/20 мкс)	5 / 5 кА; суммарный импульсный ток 10 кА
Кабельный ввод	PG11, кабель 6–10 мм (4 шт.)
Сечение заземляющего провода, не более	2,5 мм²
Температура / габариты / масса	-55…+85 °C / 145×105×55 мм / 350 г
Защита	IP66

Как это работает и подключается

Защита оборудования, подключённого к шлейфам сигнализации, линиям связи и линиям вторичного питания: охранные извещатели, приборы приёмо-контрольные, сетевые контроллеры шлейфов сигнализации.
Рассчитано на 1–2 зоны молниезащиты по МЭК 61312-1; соответствует МЭК 61643-21-2000, ГОСТ Р 51317.4.5-99.

Монтаж

Крепление на 35-мм DIN-рейку (кроме уличного исполнения — там кабельные вводы PG11).
Модель выбирается по рабочему напряжению шлейфа/линии питания (12 или 24 В DC).

Примеры

Шлейф охранного извещателя на улице

УЗЛ-СД-12 исп.1 ставится в разрыв шлейфа перед выходом кабеля на открытый воздух.

Частые вопросы

Сколько пар защищает один модуль УЗЛ-СД?

Две пары линий в одном корпусе.

Нюансы и грабли

Скорость передачи данных ограничена 1 Мбит/с — для быстрых цифровых интерфейсов проверять совместимость отдельно.
Не путать с УЗЛ-СК (кроссовое исполнение в виде штекера, другой корпус) — это отдельное изделие той же серии защиты сигнализации.

Документация

Тахион — страницы изделий УЗЛ-СД-12, УЗЛ-СД-24 и исполнений исп.1
