УЗЛ-Т — грозозащита линий телефонии и xDSL на DIN-рейку

Защита линий телефонии и xDSL-оборудования от импульсных перенапряжений в пластиковом корпусе на 35-мм DIN-рейку. На одну (Т) или две (Т2) пары линий, исполнения 38 В DC и 170 В DC.

Устройство защиты оборудования телефонии УЗЛ-Т

Модели семейства

УЗЛ-Т-60Одна пара линий, рабочее напряжение 38 В DC.

Номинальное/макс. рабочее напряжение	38 В DC / 57 В DC
Номинальный рабочий ток	0,5 А
Ток разряда (8/20 мкс) In / Imax	2 кА / 20 кА
Уровень напряжения защиты Up (синфазная/дифференциальная наводка)	65 В / 95 В
Время срабатывания	10 нс / 100 нс
Скорость передачи данных, не более	15 Мбит/с
Вносимая ёмкость в линию, не более	90 пкФ
Количество защищаемых пар	1
Габариты / масса	89×58×35 мм / 90 г

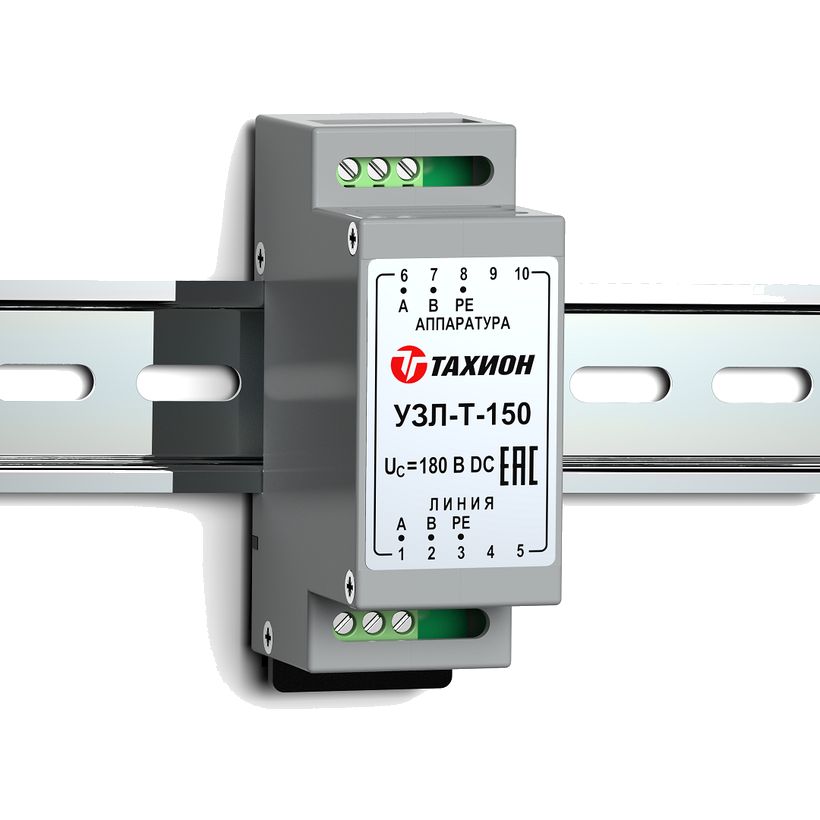

УЗЛ-Т-150Одна пара линий, рабочее напряжение 170 В DC.

Номинальное/макс. рабочее напряжение	170 В DC / 180 В DC
Номинальный рабочий ток	0,5 А
Ток разряда (8/20 мкс) In / Imax	2 кА / 20 кА
Уровень напряжения защиты Up (синфазная/дифференциальная наводка)	210 В / 250 В
Время срабатывания	10 нс / 100 нс
Скорость передачи данных, не более	25 Мбит/с
Вносимая ёмкость в линию, не более	60 пкФ
Количество защищаемых пар	1
Габариты / масса	89×58×35 мм / 90 г

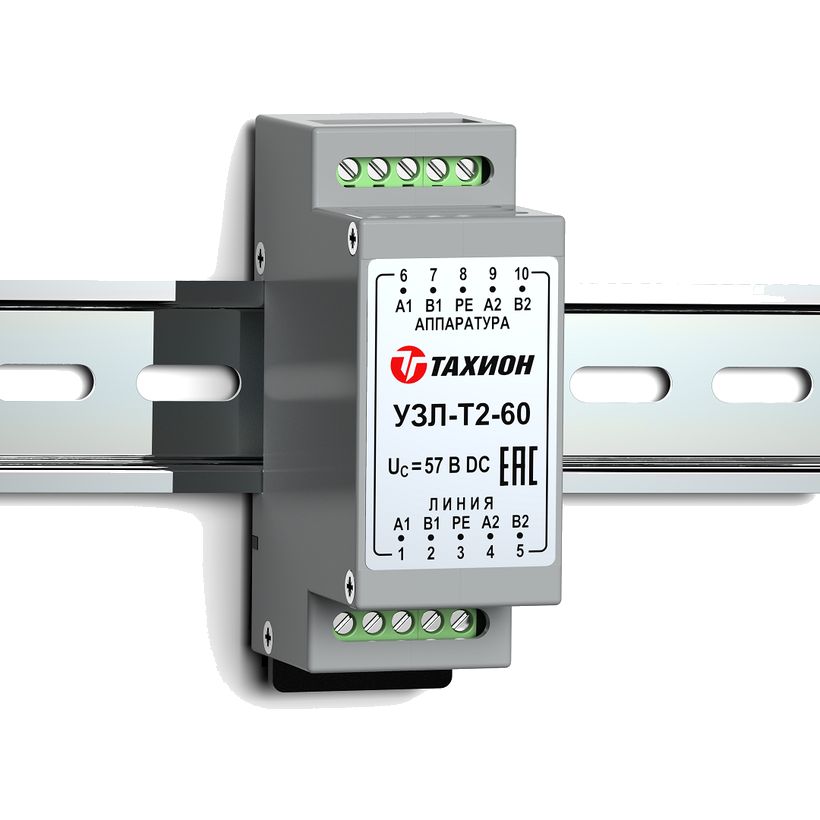

УЗЛ-Т2-60Две пары линий, рабочее напряжение 38 В DC.

Номинальное/макс. рабочее напряжение	38 В DC / 57 В DC
Ток разряда (8/20 мкс) In / Imax	2 кА / 20 кА
Уровень напряжения защиты Up (синфазная/дифференциальная наводка)	65 В / 95 В
Скорость передачи данных, не более	15 Мбит/с
Количество защищаемых пар	2
Габариты / масса	89×58×35 мм / 90 г

УЗЛ-Т2-150Две пары линий, рабочее напряжение 170 В DC.

Номинальное/макс. рабочее напряжение	170 В DC / 180 В DC
Ток разряда (8/20 мкс) In / Imax	2 кА / 20 кА
Уровень напряжения защиты Up (синфазная/дифференциальная наводка)	210 В / 250 В
Скорость передачи данных, не более	25 Мбит/с
Количество защищаемых пар	2
Габариты / масса	89×58×35 мм / 90 г

Как это работает и подключается

Защита рассчитана на 2–3 зоны молниезащиты по МЭК 61312-1.
Категория испытаний по ГОСТ IEC 61643-21: A2, B2, C2, C3, D1.
Сечение подключаемых проводов — не более 2,5 мм².

Монтаж

Крепление на 35-мм DIN-рейку.
Выбор между -60 и -150 по рабочему напряжению линии (38 В DC или 170 В DC), между Т и Т2 — по числу защищаемых пар (1 или 2).

Примеры

Защита ADSL/VDSL-модема

Область применения по паспорту — xDSL/ISDN-устройства (модемы, роутеры, мультиплексоры), АТС, телефоны и факсы на линиях RTC/ADSL.

Две линии на один щиток

УЗЛ-Т2 защищает две пары линий одним модулем — вместо двух модулей УЗЛ-Т.

Частые вопросы

Чем УЗЛ-Т2 отличается от УЗЛ-Т?

УЗЛ-Т защищает одну пару линий, УЗЛ-Т2 — две пары в одном корпусе; электрические параметры защиты при этом совпадают.

Нюансы и грабли

Модели -60 и -150 различаются рабочим напряжением (38/170 В DC) — не путать при подборе замены на действующей линии.
Скорость передачи данных ограничена: 15 Мбит/с у версий -60, 25 Мбит/с у версий -150 — учитывать для VDSL2 на высоких скоростях.

Документация

Тахион — страницы изделий УЗЛ-Т-60, УЗЛ-Т-150, УЗЛ-Т2-60, УЗЛ-Т2-150
