Тахион · устройство защиты от импульсных перенапряжений (УЗИП) для цепей питания

УЗП-12DC/5, УЗП-24AC/5, УЗП-24DC/5 — грозозащита цепей низковольтного питания на DIN-рейку

Защита вторичных источников питания сетей автоматики и сигнализации от импульсных перенапряжений (грозовых, электростатических). На границе 1-2 зон молниезащиты и выше по МЭК 61312-1.

Устройство защиты цепей низковольтного электропитания УЗП

Модели семейства

УЗП-12DC/5Для цепей 12 В DC.

Номинальное/макс. рабочее напряжение	12 В DC / 15 В DC
Рабочий ток	не более 5 А
Ток разряда (8/20 мкс), линия-линия/линия-земля	2,5/2,5 кА; суммарный импульсный ток 5 кА
Уровень напряжения защиты Up	линия-линия 30 В, линия-земля 30 В, линия-защитная земля 600 В
Время срабатывания, линия-линия/линия-земля	10 нс / 100 нс
Категория испытаний	С2 по МЭК 61643-21
Температура	-55…+85°C
Защита	IP20
Габариты	89×58×35 мм, вес в упаковке 90 г

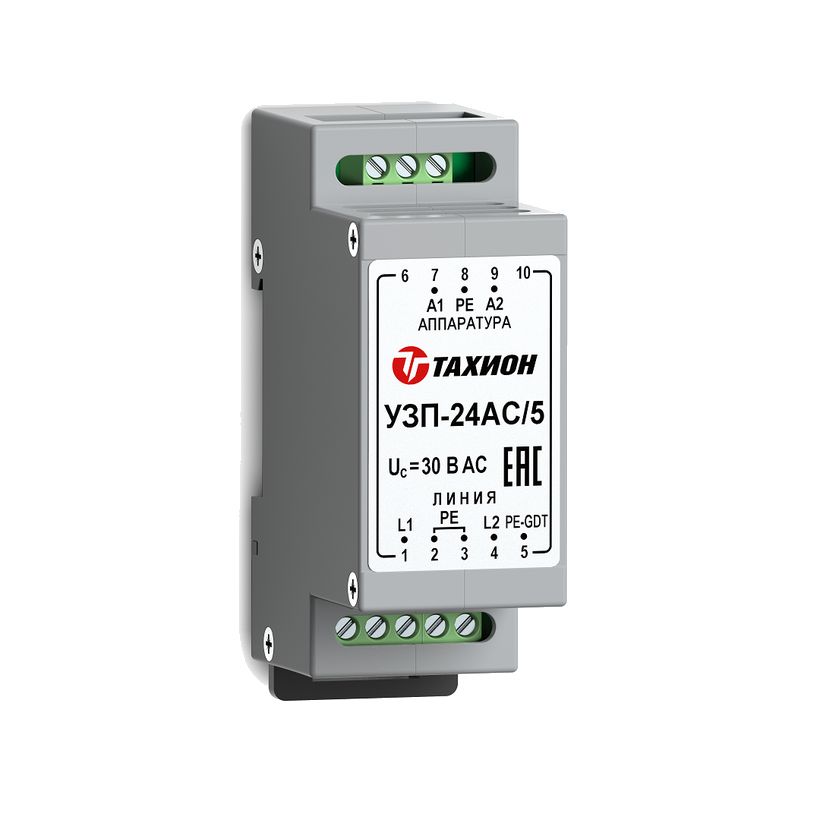

УЗП-24AC/5Для цепей 24 В AC.

Номинальное/макс. рабочее напряжение	24 В AC / 30 В AC
Рабочий ток	не более 5 А
Ток разряда (8/20 мкс), линия-линия/линия-земля	2,5/2,5 кА; суммарный импульсный ток 5 кА
Уровень напряжения защиты Up	линия-линия 80 В, линия-земля 80 В, линия-защитная земля 600 В
Время срабатывания, линия-линия/линия-земля	10 нс / 100 нс
Категория испытаний	С2 по МЭК 61643-21
Температура	-55…+85°C
Защита	IP20
Габариты	89×58×35 мм, вес в упаковке 90 г

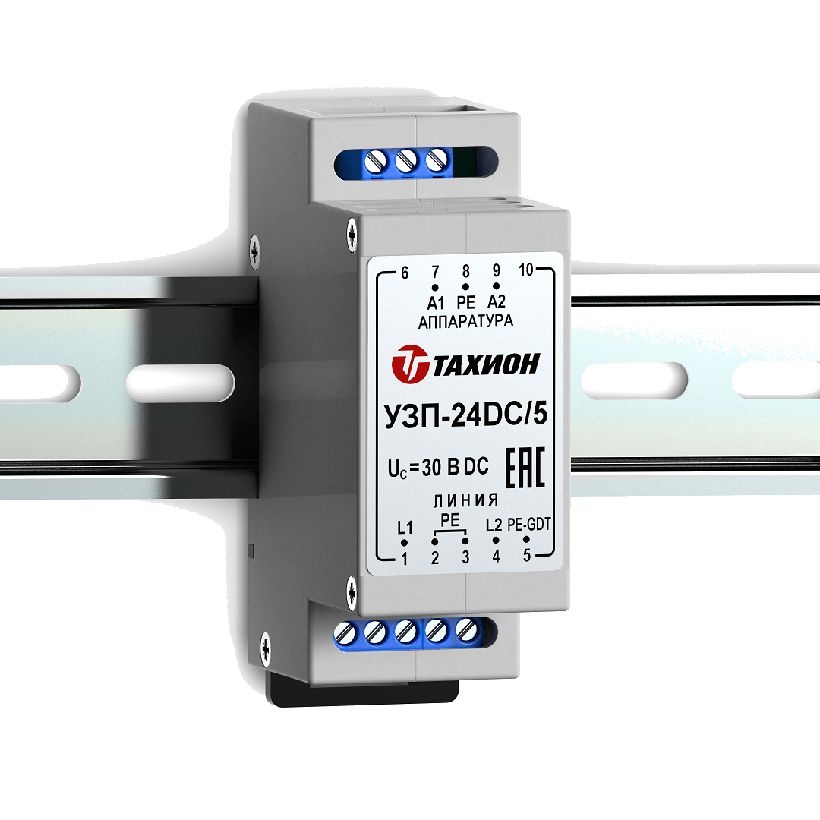

УЗП-24DC/5Для цепей 24 В DC.

Номинальное/макс. рабочее напряжение	24 В DC / 30 В DC
Рабочий ток	не более 5 А
Ток разряда (8/20 мкс), линия-линия/линия-земля	2,5/2,5 кА; суммарный импульсный ток 5 кА
Уровень напряжения защиты Up	линия-линия 60 В, линия-земля 60 В, линия-защитная земля 600 В
Время срабатывания, линия-линия/линия-земля	10 нс / 100 нс
Категория испытаний	С2 по МЭК 61643-21
Температура	-55…+85°C
Защита	IP20
Габариты	89×58×35 мм, вес в упаковке 90 г

Как это работает и подключается

Соответствует требованиям МЭК 61643-21-2000 и ГОСТ Р 51317.4.5-99.
Вносимое сопротивление на цепь не более 0,2 Ом, вносимая индуктивность 20 мкГн.

Монтаж

Крепление на 35 мм DIN-рейку, корпус пластмассовый.
Модели различаются только номиналом защищаемой цепи (12DC/24AC/24DC) — обозначение на корпусе смотрите перед заменой.

Частые вопросы

Где ставить УЗП?

На границе 1-2 зон молниезащиты и выше, согласно МЭК 61312-1, в цепи вторичного источника питания защищаемого прибора.

Чем отличаются три модели УЗП?

Только номиналом защищаемой цепи: 12 В DC, 24 В AC или 24 В DC — соответственно разный уровень напряжения защиты Up.

Нюансы и грабли

Есть отдельная линейка «исп.1» тех же обозначений — в уличном пылебрызгозащищённом корпусе IP66 под кабельные вводы, а не DIN-рейку; конструктивно это другое изделие, не путать при заказе.
