УЗП-220 — грозозащита линии 230 В AC на DIN-рейку

Устройство защиты линии 230 В AC от импульсных перенапряжений в пластиковом корпусе на 35-мм DIN-рейку. Есть версии с сигнализацией отсутствия напряжения и с фильтром помех.

Устройство защиты электропитания 230 В AC УЗП-220

Модели семейства

УЗП-220Базовое устройство защиты питающей линии 230 В AC.

Номинальное/макс. рабочее напряжение	230 В AC / 275 В AC
Номинальный рабочий ток	не более 16 А
Ток разряда (8/20 мкс) фаза-нейтраль/фаза-земля/нейтраль-земля	3 / 3 / 5 кА
Напряжение испытательного импульса Uoc	6 / 6 / 10 кВ
Уровень напряжения защиты Up при Uoc	850 / 850 / 700 В
Время срабатывания	25 нс (фаза-нейтраль) / 100 нс (фаза-земля, нейтраль-земля)
Контакты дистанц. сигнализации отказа	3 А, 250 В AC
Температура	-55…+80 °C
Габариты / масса с упаковкой	89×58×35 мм / 90 г
Защита	IP20

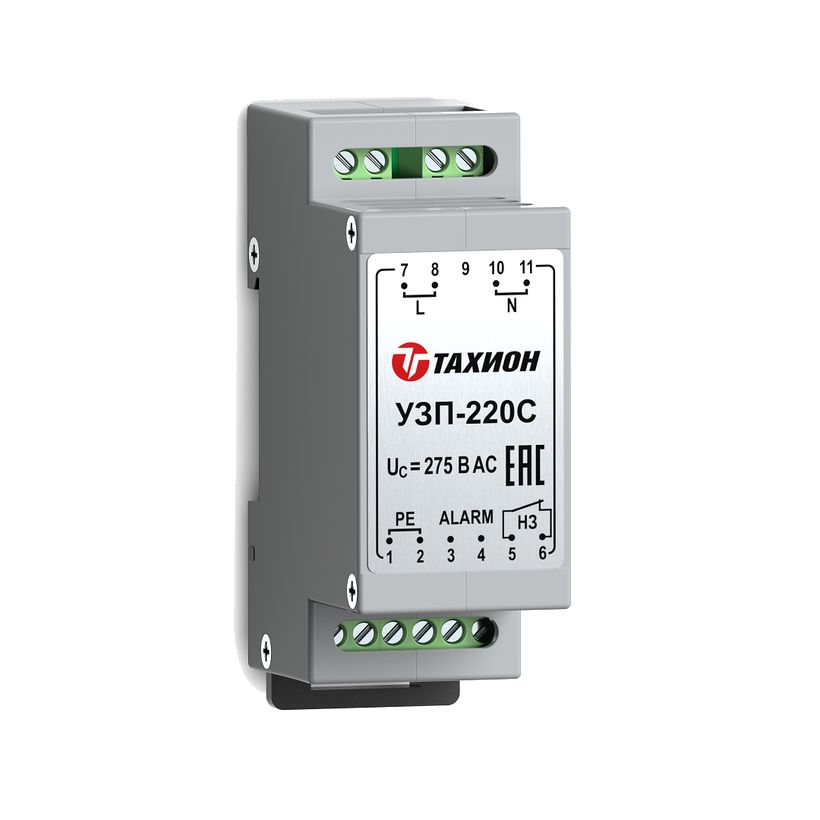

УЗП-220СДополнительно выводит сигнал отсутствия напряжения 230 В AC на входе (контакт ALARM) — остальные параметры защиты как у УЗП-220.

Номинальное/макс. рабочее напряжение	230 В AC / 275 В AC
Номинальный рабочий ток	не более 16 А
Контакты сигнализации отказа (НЗ)	3 А, 250 В AC
Сигнализация отсутствия напряжения	отдельный контакт ALARM (номинал в тексте страницы указан противоречиво — уточнить по паспорту)
Температура	-55…+80 °C
Габариты	89×58×35 мм
Защита	IP20

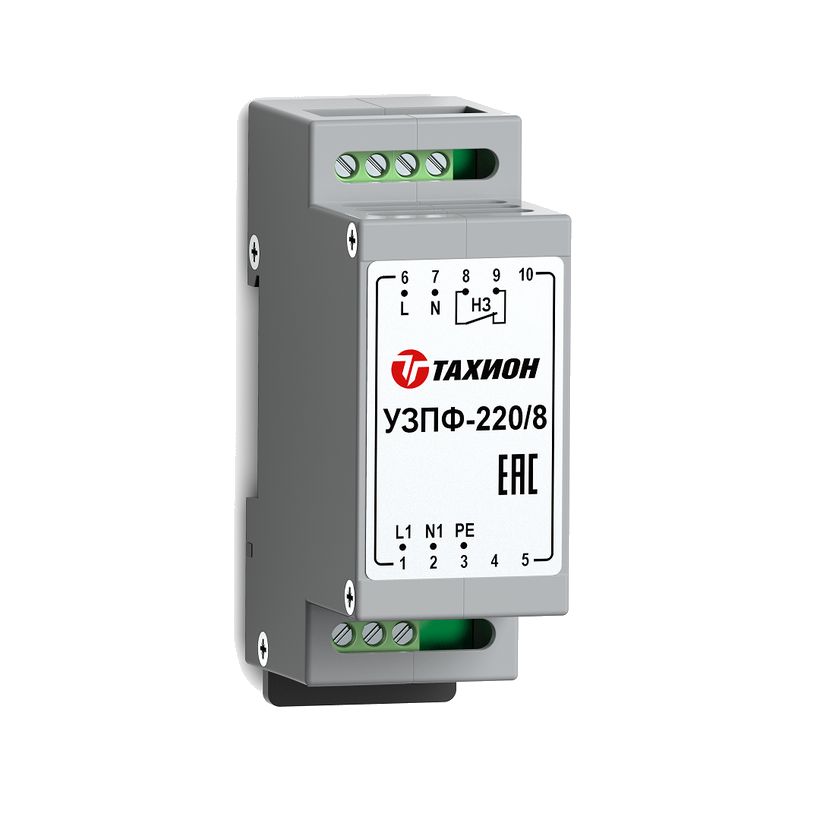

УЗПФ-220/8Со встроенным фильтром помех, рабочий ток снижен до 8 А.

Номинальное/макс. рабочее напряжение	230 В AC / 275 В AC
Номинальный рабочий ток	не более 8 А
Ток разряда (8/20 мкс) фаза-нейтраль/фаза-земля/нейтраль-земля	3 / 3 / 5 кА
Подавление помех (не менее 40 дБ)	100 кГц – 30 МГц
Контакты дистанц. сигнализации отказа	3 А, 250 В AC
Температура	-40…+80 °C
Габариты / масса с упаковкой	89×58×35 мм / 90 г
Защита	IP20

Как это работает и подключается

Крепление на 35-мм DIN-рейку, сечение подключаемых проводов не более 2,5 мм².
Контакты дистанционной сигнализации выведены отдельно для отказа защитного элемента (все модели) и для отсутствия напряжения 230 В AC (только УЗП-220С).

Монтаж

Монтаж в щите на DIN-рейку; для настенного крепления страница упоминает отдельную монтажную коробку (КМ-1, КМ-4).
Сечение подключаемых проводов — не более 2,5 мм².
У УЗПФ-220/8 нижняя граница рабочих температур уже, чем у УЗП-220/УЗП-220С (-40 °C против -55 °C) — учитывать при выборе для холодных объектов.

Примеры

Щиток питания в помещении

Устройство ставится на DIN-рейку в щите перед защищаемым оборудованием; крепёжная коробка КМ-1/КМ-4 в тексте страницы указана как отдельный аксессуар для настенного монтажа.

Контроль пропадания сети

УЗП-220С выводит сигнал на пульт при отсутствии напряжения 230 В AC на входе — вариант для щитов, где важно знать о пропадании питания.

Частые вопросы

Чем УЗП-220С отличается от УЗП-220?

У УЗП-220С есть дополнительный контакт, сигнализирующий об отсутствии напряжения 230 В AC на входе устройства.

Можно ли поставить УЗПФ-220/8 вместо УЗП-220?

Электрически защита та же, но УЗПФ-220/8 добавляет фильтр помех и держит меньший рабочий ток — не более 8 А против 16 А у УЗП-220.

Нюансы и грабли

УЗПФ-220/8 держит меньший рабочий ток (8 А) — не путать с УЗП-220/УЗП-220С (16 А) при подборе замены.
Данные по контакту ALARM у УЗП-220С расходятся между описанием и таблицей на странице производителя (0,7 А/60 В в одном месте, 50 мА/60 В в другом) — параметр в карточку не внесён, уточнить по паспорту перед проектированием.
