Тахион · уличное УЗИП для питающей линии 230 В AC, IP66

УЗП-220 исп.1 — уличная грозозащита линии 230 В AC, IP66

Уличное исполнение УЗП-220 в пылебрызгозащищённом корпусе IP66 с кабельными вводами PG11/PG9 — те же параметры защиты, что у DIN-рейкового УЗП-220, но для монтажа на открытом воздухе.

Устройство защиты электропитания 230 В AC УЗП-220 исп.1 (уличное)

Модели семейства

УЗП-220 исп.1Базовая уличная версия, класс защиты III.

Номинальное/макс. рабочее напряжение	230 В AC / 275 В AC
Номинальный рабочий ток	не более 16 А
Ток разряда (8/20 мкс) фаза-нейтраль/фаза-земля/нейтраль-земля	3 / 3 / 5 кА
Напряжение испытательного импульса Uoc	6 / 6 / 10 кВ
Уровень напряжения защиты Up при Uoc	850 / 850 / 700 В
Время срабатывания	25 нс (фаза-нейтраль) / 100 нс (фаза-земля, нейтраль-земля)
Контакт сигнализации отказа (НЗ, клеммы 4,5)	3 А, 250 В AC
Кабельные вводы	PG11 (кабель 6–10 мм, 2 шт.), PG9 (кабель 4,5–8 мм, 1 шт.)
Температура / масса с упаковкой	-55…+80 °C / 290 г
Габариты / защита	145×105×55 мм / IP66

УЗП-220С исп.1Плюс сигнализация отсутствия напряжения 230 В AC на входе (контакт ALARM).

Номинальное/макс. рабочее напряжение	230 В AC / 275 В AC
Номинальный рабочий ток	не более 16 А
Контакт сигнализации отказа НЗ (клеммы 5,6)	3 А, 250 В AC
Контакт сигнализации отсутствия напряжения ALARM (клеммы 3,4)	0,7 А, 60 В AC/DC
Кабельные вводы	PG11 (кабель 6–10 мм, 2 шт.), PG9 (кабель 4,5–8 мм, 1 шт.)
Температура / масса с упаковкой	-55…+80 °C / 290 г
Габариты / защита	145×105×55 мм / IP66

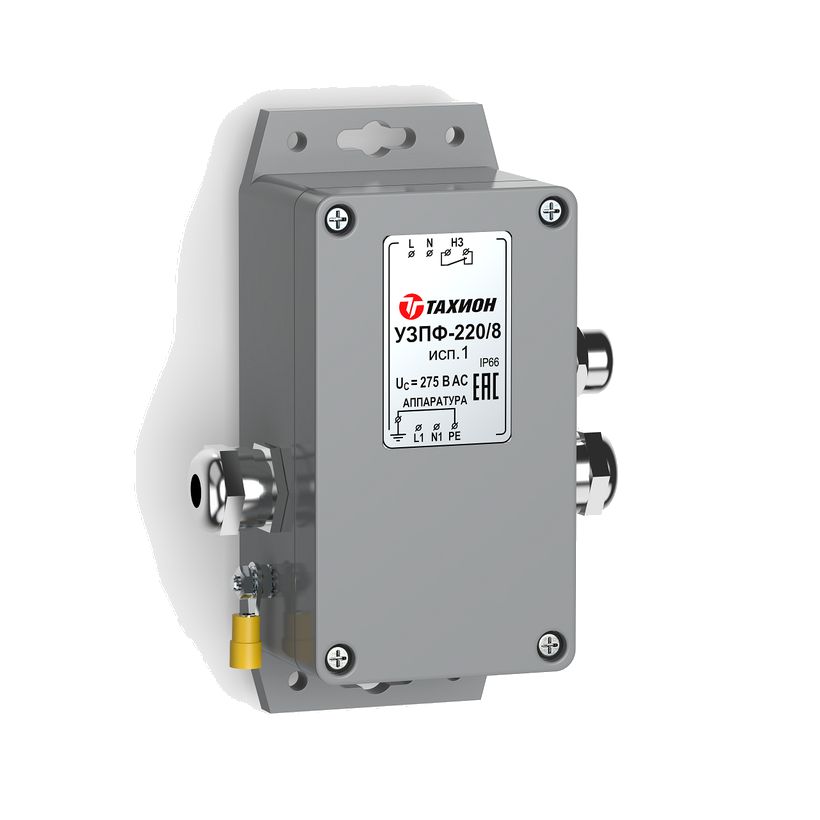

УЗПФ-220/8 исп.1Плюс фильтр помех, рабочий ток снижен до 8 А.

Номинальное/макс. рабочее напряжение	230 В AC / 275 В AC
Номинальный рабочий ток	не более 8 А
Подавление помех (не менее 40 дБ)	100 кГц – 30 МГц
Контакт сигнализации отказа (НЗ, клеммы 8,9)	3 А, 250 В AC
Кабельные вводы	PG11 (кабель 6–10 мм, 2 шт.), PG9 (кабель 4,5–8 мм, 1 шт.)
Температура / масса с упаковкой	-40…+80 °C / 290 г
Габариты / защита	145×105×55 мм / IP66

Как это работает и подключается

Класс защиты III по ГОСТ IEC 61643-11 / ГОСТ Р 50571.4.44; применяется в сетях с системой заземления TN-S, в пределах 2–3 зон молниезащиты по ГОСТ Р МЭК 62305-1.
Сигнал о выходе из строя защитного элемента снимается с контактов НЗ (номера клемм у разных моделей разные — 4,5 у базовой, 5,6 у УЗП-220С исп.1, 8,9 у УЗПФ-220/8 исп.1); при размыкании устройство нужно заменить.

Монтаж

Корпус пылебрызгозащищённый, для открытого воздуха или влажных помещений; кабельные вводы PG11 (2 шт., кабель 6–10 мм) и PG9 (1 шт., кабель 4,5–8 мм).
Климатическое исполнение УХЛ1,5 по ГОСТ 15150.
Изготавливается по ТУ 26.30.50-077-31006686-2017.

Примеры

Ввод питания на улице

Пылебрызгозащищённый корпус IP66 с кабельными вводами PG11/PG9 предназначен для эксплуатации на открытом воздухе или во влажных помещениях.

Контроль пропадания сети на объекте без обхода

УЗП-220С исп.1 выводит сигнал отсутствия напряжения на контакты ALARM — для дистанционного контроля питания вводного щита.

Частые вопросы

В чём разница между УЗП-220 и УЗП-220 исп.1?

Электрические параметры защиты совпадают, разница в корпусе: исп.1 — уличное исполнение IP66 с кабельными вводами PG11/PG9, обычный УЗП-220 — DIN-рейка, IP20.

Нюансы и грабли

Номера клемм контакта сигнализации отказа различаются по моделям (4,5 / 5,6 / 8,9) — проверять по паспорту конкретной модели, а не по памяти.
У УЗПФ-220/8 исп.1 нижняя граница рабочих температур уже (-40 °C), чем у базовой и С-версии (-55 °C).
