Тахион · уличное устройство защиты (УЗИП) для цепей вторичного питания
УЗП-12DC/5 исп.1, УЗП-24AC/5 исп.1, УЗП-24DC/5 исп.1 — уличная грозозащита цепей вторичного питания
Уличное исполнение УЗП в пылебрызгозащищённом корпусе с кабельными вводами PG11 (IP66) — отличается от DIN-рейкового УЗП корпусом, а не электрическими параметрами защиты.
Модели семейства
УЗП-12DC/5 исп.1Для цепей 12 В DC.
| Номинальное/макс. рабочее напряжение | 12 В DC / 15 В DC |
| Рабочий ток | не более 5 А |
| Ток разряда (8/20 мкс), линия-линия/линия-земля | 2,5/2,5 кА; суммарный импульсный ток 5 кА |
| Уровень напряжения защиты Up | линия-линия 30 В, линия-земля 30 В, линия-защитная земля 600 В |
| Время срабатывания | 10 нс / 100 нс |
| Категория испытаний | С1, С2 |
| Кабельные вводы | PG11, кабель 6-10 мм, 2 шт. |
| Температура | -55…+85°C |
| Защита | IP66 |
| Габариты (с кабельными вводами) | 145×105×55 мм, вес в упаковке 300 г |

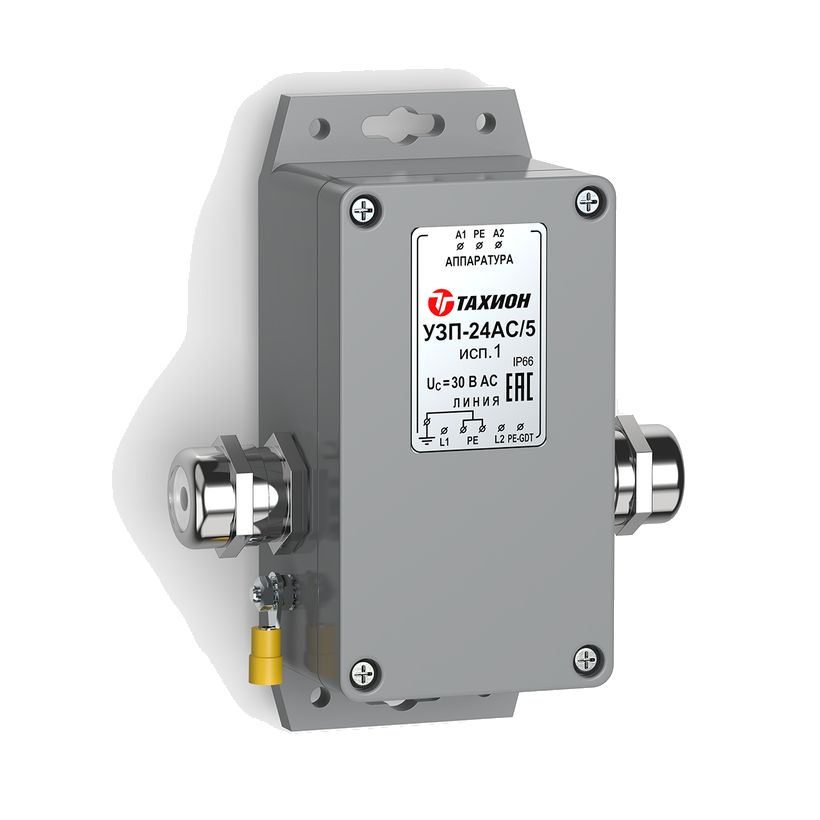

УЗП-24AC/5 исп.1Для цепей 24 В AC.
| Номинальное/макс. рабочее напряжение | 24 В AC / 30 В AC |
| Рабочий ток | не более 5 А |
| Ток разряда (8/20 мкс), линия-линия/линия-земля | 2,5/2,5 кА; суммарный импульсный ток 5 кА |
| Уровень напряжения защиты Up | линия-линия 80 В, линия-земля 80 В, линия-защитная земля 600 В |
| Время срабатывания | 10 нс / 100 нс |
| Категория испытаний | С1, С2 |
| Кабельные вводы | PG11, кабель 6-10 мм, 2 шт. |
| Температура | -55…+85°C |
| Защита | IP66 |
| Габариты (с кабельными вводами) | 145×105×55 мм, вес в упаковке 300 г |

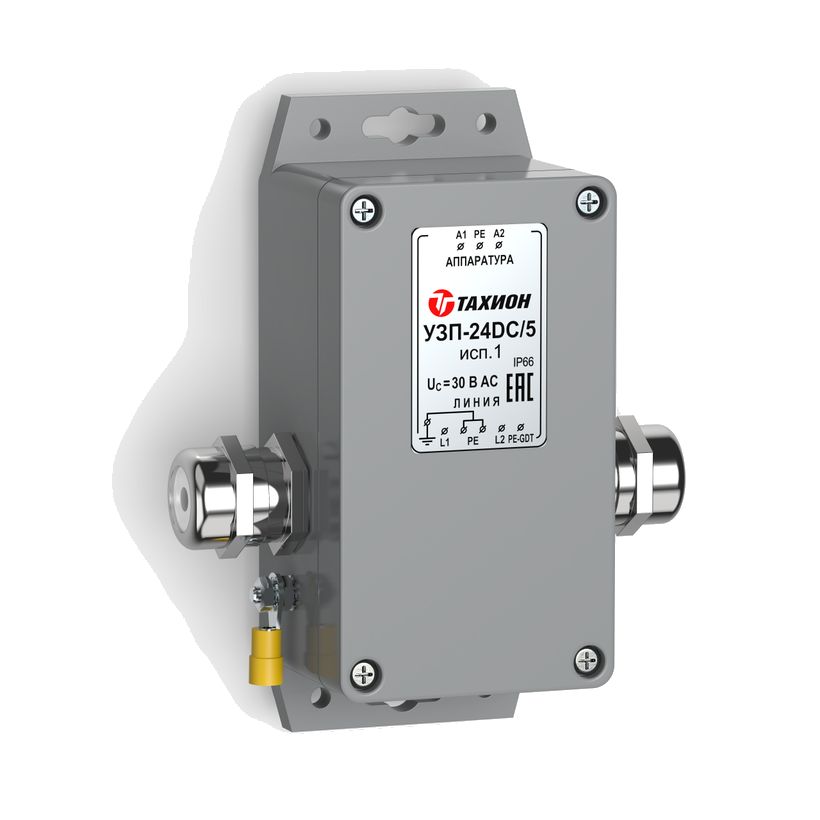

УЗП-24DC/5 исп.1Для цепей 24 В DC.
| Номинальное/макс. рабочее напряжение | 24 В DC / 30 В DC |
| Рабочий ток | не более 5 А |
| Ток разряда (8/20 мкс), линия-линия/линия-земля | 2,5/2,5 кА; суммарный импульсный ток 5 кА |
| Уровень напряжения защиты Up | линия-линия 60 В, линия-земля 60 В, линия-защитная земля 600 В |
| Время срабатывания | 10 нс / 100 нс |
| Вносимое сопротивление на цепь | не более 0,2 Ом |
| Вносимая индуктивность на цепь | 20 мкГн |
| Категория испытаний | С1, С2 |
| Кабельные вводы | PG11, кабель 6-10 мм, 2 шт. |
| Сечение подключаемых проводов | не более 2,5 мм² |
| Температура | -55…+85°C |
| Защита | IP66 |
| Габариты (с кабельными вводами) | 145×105×55 мм, вес в упаковке 300 г |
Как это работает и подключается
- Электрические параметры защиты (ток разряда, уровень напряжения защиты, время срабатывания) для 12DC и 24AC совпадают с DIN-рейковыми УЗП тех же номиналов — разница только в корпусе и категории испытаний (С1, С2 вместо С2).
- У УЗП-24DC/5 исп.1 указаны также вносимое сопротивление (не более 0,2 Ом) и вносимая индуктивность на цепь (20 мкГн) — по паспорту DC-исполнения.
Монтаж
- Корпус пылебрызгозащищённый, эксплуатация на открытом воздухе или во влажных помещениях, кабельные вводы PG11 под кабель 6-10 мм.
Частые вопросы
Чем исп.1 отличается от обычного УЗП на DIN-рейку?
Только корпусом: исп.1 — уличный пылебрызгозащищённый IP66 с кабельными вводами PG11, обычный УЗП — пластиковый корпус на DIN-рейку, IP20.
Чем УЗП-24DC/5 исп.1 отличается от УЗП-24AC/5 исп.1?
Рассчитан на цепи 24 В DC (а не AC) и имеет более низкий уровень напряжения защиты Up — 60 В линия-линия/линия-земля против 80 В у AC-исполнения; остальные параметры (ток 5 А, разряд 2,5/2,5 кА, корпус IP66) совпадают.
Нюансы и грабли
- У УЗП-24DC/5 исп.1 уровень напряжения защиты Up ниже, чем у УЗП-24AC/5 исп.1 (60 В против 80 В линия-линия/линия-земля) при том же рабочем напряжении 24 В — не путать AC- и DC-исполнения при подборе.
