УЗП-ВЧ — грозозащита коаксиальной антенной линии

Защита коаксиальной линии (антенны, ТВ/КТВ, GSM, Wi-Fi) от импульсных перенапряжений, экранированный алюминиевый корпус. Разъём F (75 Ом) или SMA (50 Ом) по волновому сопротивлению линии.

Устройство защиты высокочастотных цепей УЗП-ВЧ

Модели семейства

УЗП-ВЧ FРазъём F, волновое сопротивление 75 Ом — для ТВ/КТВ-линий.

Волновое сопротивление	75 Ом
Полоса пропускания по уровню -1 дБ	0–2,5 ГГц
КСВН в диапазоне 20–2480 МГц, не более	1,6
Потери (20-900 / 900-2000 / 2400-2480 МГц)	0,2–0,5 дБ / 0,2–0,6 дБ / 0,3–0,9 дБ
Статическое напряжение пробоя (100 В/с), не более	110 В
Уровень напряжения защиты (1 кВ/мкс), не более	640 В
Разрядный ток (10/350 мкс) / (8/20 мкс)	2 кА / 20 кА
Время срабатывания, менее	25 нс
Температура / габариты / масса	-60…+80 °C / 60×39×32,5 мм / 90 г
Защита	IP66

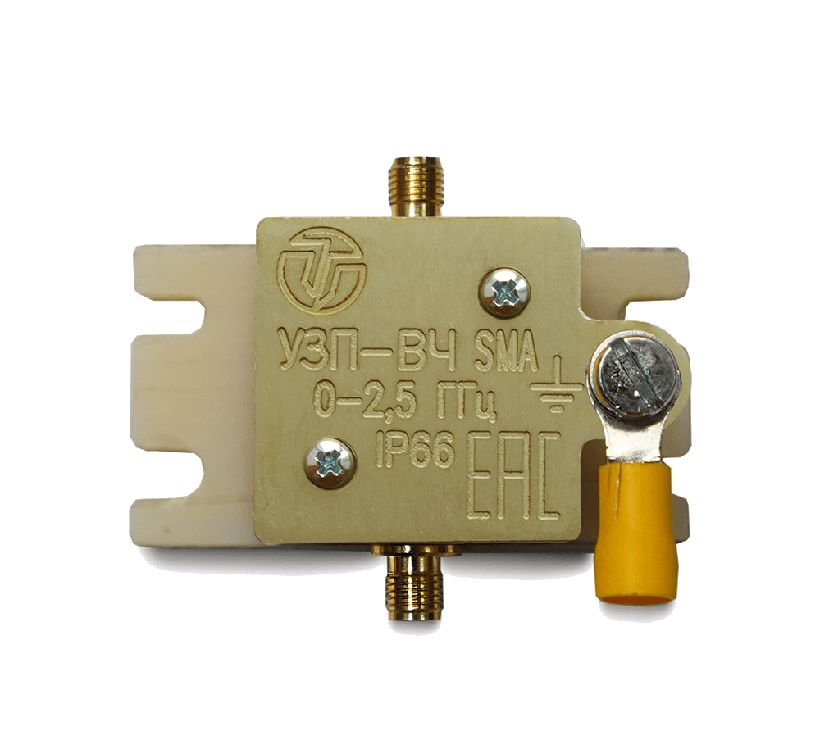

УЗП-ВЧ SMAРазъём SMA, волновое сопротивление 50 Ом — для GSM/Wi-Fi/SAT-линий.

Волновое сопротивление	50 Ом
Полоса пропускания по уровню -1 дБ	0–2,5 ГГц
КСВН в диапазоне 20–2480 МГц, не более	1,6
Потери (20-900 / 900-2000 / 2400-2480 МГц)	0,2–0,5 дБ / 0,2–0,6 дБ / 0,3–0,9 дБ
Статическое напряжение пробоя (100 В/с), не более	110 В
Уровень напряжения защиты (1 кВ/мкс), не более	640 В
Разрядный ток (10/350 мкс) / (8/20 мкс)	2 кА / 20 кА
Время срабатывания, менее	25 нс
Температура / габариты / масса	-60…+80 °C / 60×39×32,5 мм / 90 г
Защита	IP66

Как это работает и подключается

Работает во всей полосе 0–2,5 ГГц с потерями не более 0,3–0,9 дБ в диапазоне Wi-Fi 2400–2480 МГц — то есть встраивается в линию без заметного ослабления сигнала.

Монтаж

Врезается непосредственно в коаксиальную линию по типу разъёма (F или SMA); корпус экранированный алюминиевый, самостоятельно герметичный IP66.

Примеры

ТВ/КТВ-антенна на крыше

УЗП-ВЧ F ставится в разрыв коаксиального кабеля 75 Ом перед вводом в здание.

GSM/Wi-Fi антенна

УЗП-ВЧ SMA — для линий 50 Ом, диапазон покрывает GSM и Wi-Fi (2400–2480 МГц).

Частые вопросы

Заметно ли устройство ослабляет сигнал?

Потери в рабочих диапазонах указаны от 0,2 до 0,9 дБ — для большинства систем это некритично.

Нюансы и грабли

F и SMA — разное волновое сопротивление (75 и 50 Ом), не взаимозаменяемы: подбирать по типу линии, а не только по разъёму.
