Тахион · модульный УЗИП класса II для распределительных щитов 230 В AC, DIN-рейка

УЗП2-220 — модульная грозозащита класса II для щита 230 В AC

Защита ограничительного типа, класс испытаний II, трудногорючий пластик, DIN-рейка. На 1, 2, 3 и 4 полюса для схем TN-S, TN-C, TT; индикатор отказа, опция «С» — дистанционная сигнализация.

Устройство защиты класса II распределительных сетей 220 (230) В AC УЗП2-220

Модели семейства

УЗП2-220/L-PE/20, /L-PEN/20, /N-PE/20 (однополюсное)Один полюс — под схему TN-S/TT (L-PE или N-PE) либо TN-C (L-PEN); визуальный индикатор отказа, версия «С» добавляет контакт дистанционной сигнализации.

Uc / Un	275 В / 230 В, 50 Гц
Классификационное напряжение при 1 мА	473 В
Разрядный ток In / Imax (8/20 мкс)	20 кА / 40 кА
Уровень напряжения защиты Up	не более 1,5 кВ
Время срабатывания	менее 25 нс
Сечение проводов (жёсткий/гибкий)	2,5–35 мм² / 2,5–16 мм²
Контакты сигнализации (версия «С»)	3 А, 250 В, провод до 2,5 мм²
Температура	-55…+80 °C
Габариты (ДхВхШ) / масса	92×63×17,8 мм / 90 г

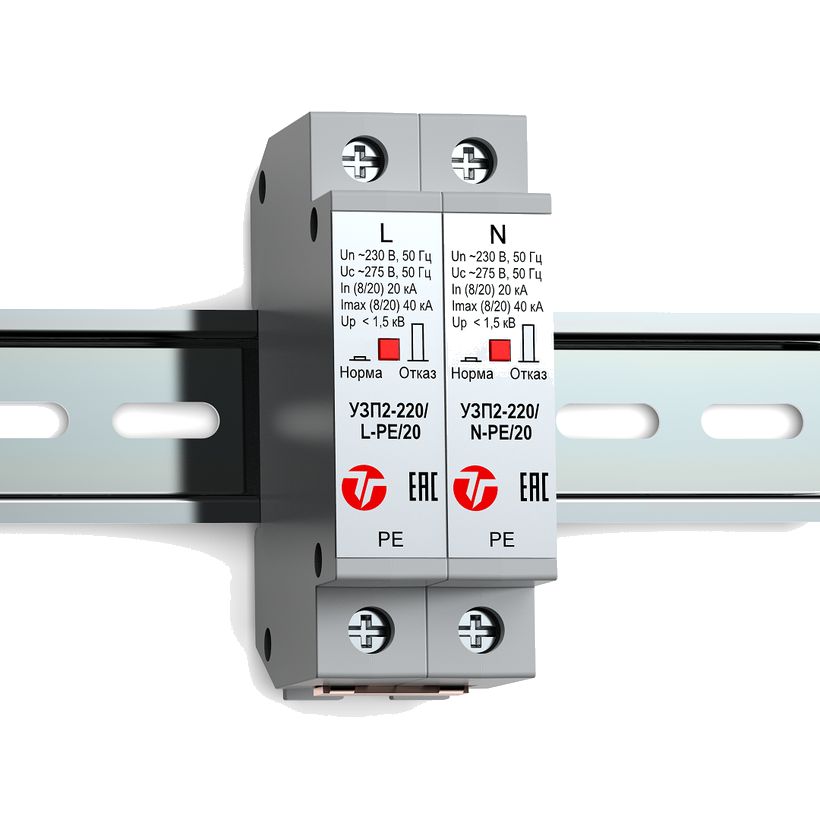

УЗП2-220К/LN-PE/20 (двухполюсное)Два полюса под однофазную сеть TN-S(TN-C-S)/TT; версия «С» — с сигнализацией отказа.

Uc / Un	275 В / 230 В, 50 Гц
Разрядный ток In / Imax	20 кА / 40 кА
Уровень напряжения защиты Up	не более 1,5 кВ
Время срабатывания	менее 25 нс
Габариты (ДхВхШ) / масса	92×63×36 мм / 190 г

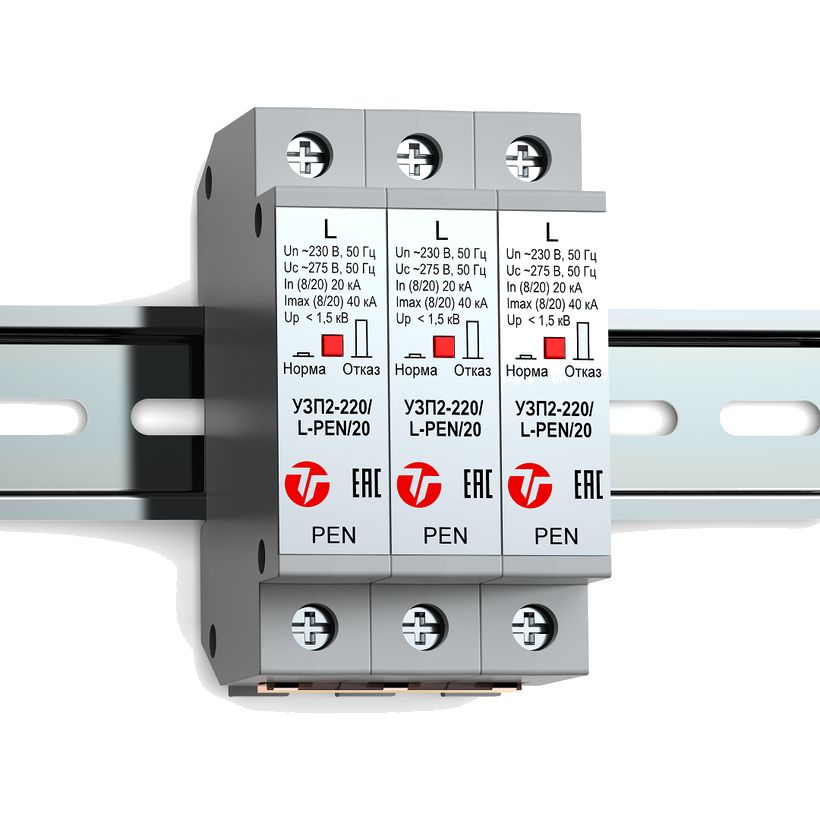

УЗП2-220К/3L-PEN/20 (трёхполюсное, комплект)Три полюса под трёхфазную сеть TN-C, IT; версия «С» — с сигнализацией отказа.

Uc / Un	275 В / 230 В, 50 Гц
Разрядный ток In / Imax	20 кА / 40 кА
Уровень напряжения защиты Up	не более 1,5 кВ
Время срабатывания	менее 25 нс
Габариты (ДхВхШ) / масса	92×74,5×54 мм (версия «С») / 92×63×54 мм (без «С»)

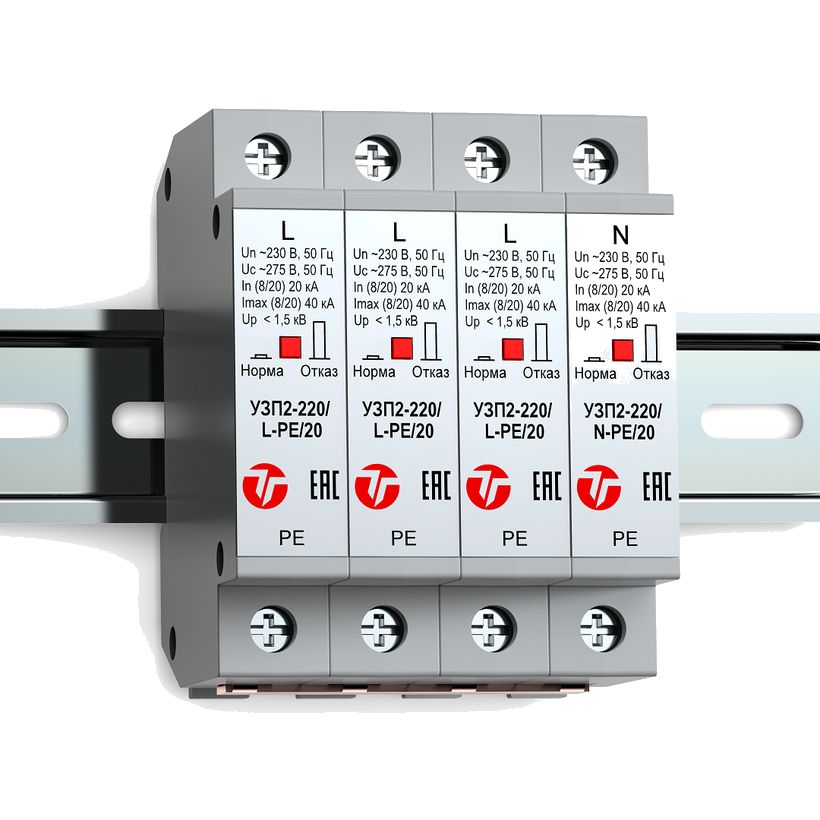

УЗП2-220К/3LN-PE/20 (четырёхполюсное, комплект)Четыре полюса под трёхфазную сеть TN-S(TN-C-S), ТТ; версия «С» — с сигнализацией отказа.

Uc / Un	275 В / 230 В, 50 Гц
Разрядный ток In / Imax	20 кА / 40 кА
Уровень напряжения защиты Up	не более 1,5 кВ
Время срабатывания	менее 25 нс
Габариты (ДхВхШ) / масса	92×63×72 мм / 370 г (без «С»); 92×74,5×72 мм / 370 г (версия «С»)

Как это работает и подключается

Устройство ограничительного типа класса испытаний II по ГОСТ IEC 61643-11, ГОСТ 30011.1, ГОСТ Р 50571-4-44, ГОСТ Р 50571.5.53; устанавливается в пределах 1–2 зон молниезащиты по МЭК 61312-1/62305.
Выбор модуля — по схеме заземления сети: TN-S/TT — L-PE, N-PE, LN-PE, 3LN-PE; TN-C/IT — L-PEN, 3L-PEN.
Каждый модуль имеет визуальный индикатор состояния отказа; версия с индексом «С» дополнительно выводит контакт дистанционной сигнализации отказа (3 А, 250 В).

Монтаж

Крепление на 35-мм DIN-рейку в щите; сечение подключаемых проводов 2,5–35 мм² (жёсткий одножильный) или 2,5–16 мм² (гибкий многожильный).
Перед фазным проводом на щите обязателен токовый предохранитель класса gG номиналом не более 125 А (F1); если основной предохранитель превышает 125 А, перед УЗИП ставится дополнительный F2 ≤125 А.
При механическом срабатывании индикатора отказа модуль подлежит замене.

Примеры

Однофазный щит TN-S/TT

Двухполюсное УЗП2-220К/LN-PE/20 закрывает фазу и нейтраль одним модулем.

Трёхфазный щит TN-C

Комплект УЗП2-220К/3L-PEN/20 — три полюса на фазы при системе заземления TN-C, где нейтраль и PE объединены.

Отдельная защита линии N-PE

Однополюсное УЗП2-220/N-PE/20 ставится в линию нейтрали при системе TN-S/TT, когда фазы уже защищены другими модулями.

Частые вопросы

Чем модуль с индексом «С» отличается от обычного?

Версия «С» добавляет контакт дистанционной сигнализации отказа (3 А, 250 В) в дополнение к визуальному индикатору — остальные параметры защиты совпадают.

Нужен ли предохранитель перед УЗП2-220?

Да, паспорт требует предохранитель класса gG не более 125 А в фазном проводе перед устройством (или два последовательных, если основной больше 125 А).

Нюансы и грабли

Модуль под TN-C (L-PEN, 3L-PEN) нельзя ставить в сеть TN-S/TT — там нужны L-PE/N-PE/LN-PE/3LN-PE: разные модули под разное заземление, не унифицированы.
Габариты и масса растут с числом полюсов (17,8 мм на 1 полюс до 72 мм на 4 полюса) — при расчёте места в щите учитывать конкретную модель, не среднюю.

Документация

Тахион — страницы изделий серии УЗП2-220 (комплекты 3L-PEN, 3LN-PE, LN-PE и модули L-PE/L-PEN/N-PE, версии 20 и 20С)
