ВУС-1 — всепогодный узел беспроводной связи Wi-Fi для IP-камер (12/24 В, 220 В или PoE)

Уличный узел с направленной Wi-Fi антенной передаёт видео и данные 1-4 IP-камер на пост охраны по радио 2,4 ГГц на 1,2-2 км; три исполнения различаются питанием подключаемых камер.

Модели семейства

ВУС-1-12(24)Питание подключаемых камер 12/24 В DC.

Питание узла	220/230 В AC ±10%, 50 Гц
Питание камер	12(24) В DC
Максимальная мощность камер (суммарно)	не более 36 Вт
Мощность обогрева	40 Вт
Рабочая температура (без/с обогревом)	–20°С / –40°С ÷ +50°С
Дальность связи Wi-Fi	1,2-2 км
Частота Wi-Fi	2,4 ГГц
Степень защиты	IP66
Габариты (с гермовводами)	390×253×111 мм
Вес с упаковкой	не более 2,1 кг

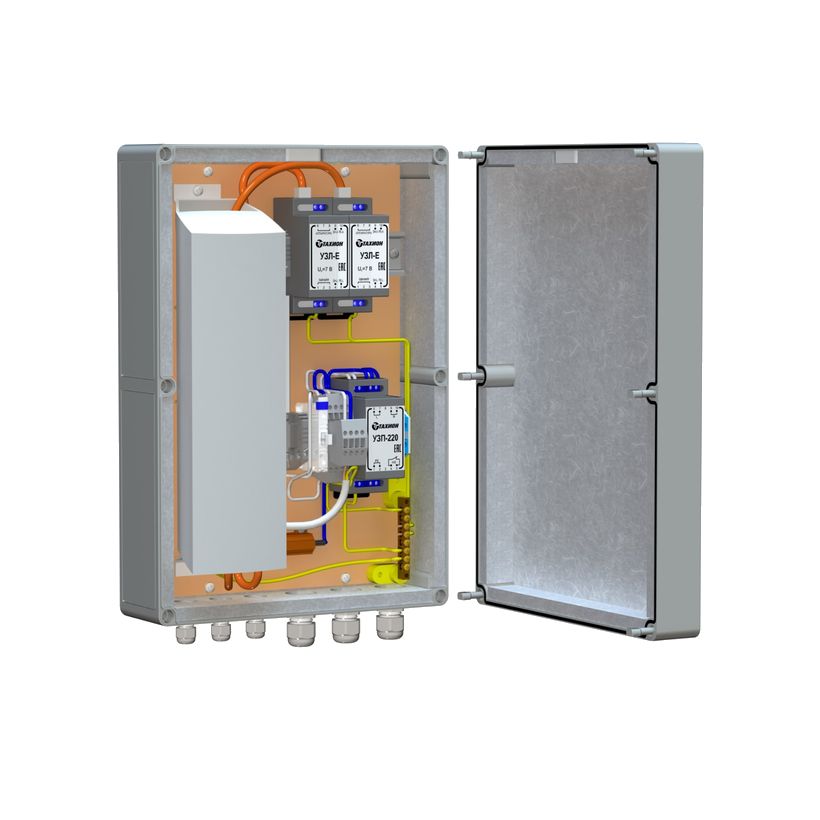

ВУС-1-220Питание подключаемых камер 220 В AC.

Питание узла	220 В AC ±10%, 50 Гц
Питание камер	220 В AC
Мощность обогрева	40 Вт (диапазон вкл./откл. +10°С±3°С / +20°С±3°С)
Дальность связи	1,2-2 км
Габариты	390×253×111 мм
Вес с упаковкой	2,1 кг

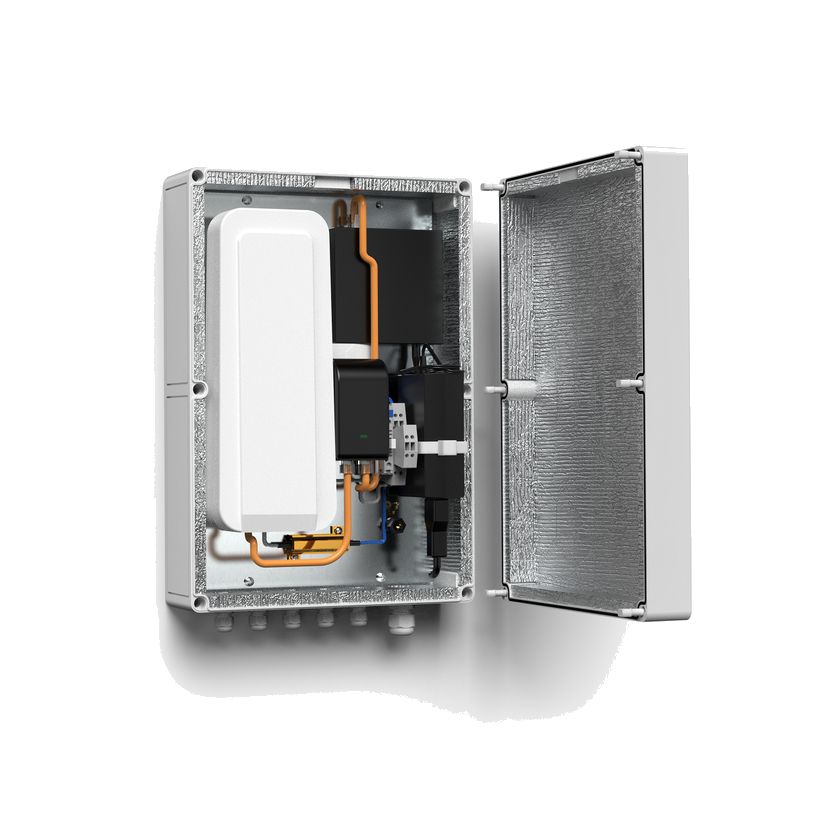

ВУС-1-PoEПитание до 4 камер по PoE/PoE+, встроенный коммутатор.

Число подключаемых камер	до 4
Питание камер	IEEE 802.3af / IEEE 802.3at
Максимальная мощность по af	4×15 Вт
Максимальная мощность по at	2×30 Вт
Общий бюджет PoE	60 Вт
Мощность передатчика Wi-Fi	20 дБм
Диапазон частот Wi-Fi	2,4-2,48 ГГц
Мощность обогрева	40 Вт
Габариты	390×253×111 мм

Как это работает и подключается

В комплект входят: корпус с гермовводами, направленная активная Wi-Fi антенна с инжектором питания от 220 В, импульсный блок питания 24 В/36 Вт, магнитоконтактный извещатель, шина заземления, клеммы и патч-корд.
Дополнительно по заявке: комплект термообогрева, УЗИП (для версии 12/24 В DC), вторая антенна для приёмной стороны, трубостойка-адаптер и адаптер крепления на столб.
У ВУС-1-220 доступны исполнения 1-11 с разным набором защитных устройств (УЗЛ-Е, УЗП-220) — состав уточняется по заказу.

Монтаж

По защите человека от поражения электрическим током — класс I по ГОСТ 12.2.007.0-75, климатическое исполнение УХЛ1,5 по ГОСТ 15150-69.
Дальность связи 1,2 км в зоне прямой видимости в городе проверялась при передаче видео от 2 камер по 2 Мп, 25 к/с, H.264 — на других настройках дальность будет иной.

Примеры

Точка без прокладки кабеля до поста

Промышленные объекты (периметры, подстанции, гидротехнические сооружения) и труднодоступные точки видеоконтроля, где невозможна прокладка оптики или медных линий.

Частые вопросы

Сколько камер можно подключить к ВУС-1?

У версии PoE — до 4 камер (общий бюджет PoE 60 Вт), у версий 12(24) В DC и 220 В AC — 1-2 камеры (для 12/24 В суммарная мощность камер не более 36 Вт).

На какую дальность работает Wi-Fi канал?

1,2-2 км в зоне прямой видимости — конкретная величина зависит от антенны и качества канала; при потере настроек IP-адресации дальность может резко упасть.

Нюансы и грабли

Изменение или сброс настроек IP-адресации (по умолчанию подсеть 192.168.1.x/24) снижает дальность передачи вплоть до потери работоспособности системы — восстанавливать заводские настройки нужно по инструкции из паспорта, а не произвольно.
ВУС-1-PoE поддерживает до 4 камер, версии 12(24) и 220 В — до 1-2 камер: не путать при подборе количества точек наблюдения на одном узле.
