iLexa HD — вызывная панель для AHD видеодомофона

Цветная вызывная панель видеодомофона формата AHD на одного абонента; версии EM и EM FP добавляют встроенный считыватель Em-marin, а FP — датчик отпечатка пальца. Цвет — графит или никель.

Модели семейства

iLexa HDБазовая панель без считывателя, 400 г.

Формат видеосигнала	AHD 1080p (заводская установка) / 720p / CVBS (PAL)
Угол обзора	120° (AHD 1080p), 110° (AHD 720p), 100° (CVBS)
Подсветка	ИК, светодиодная, дистанция не менее 0,5 м
Питание	12 В пост. тока, потребление не более 3 Вт
Реле замка	30 В, не более 4 А
Рабочая температура	-40...+60°C
Класс защиты	IP66
Габариты	133 x 48 x 20 мм
Вес	400 г

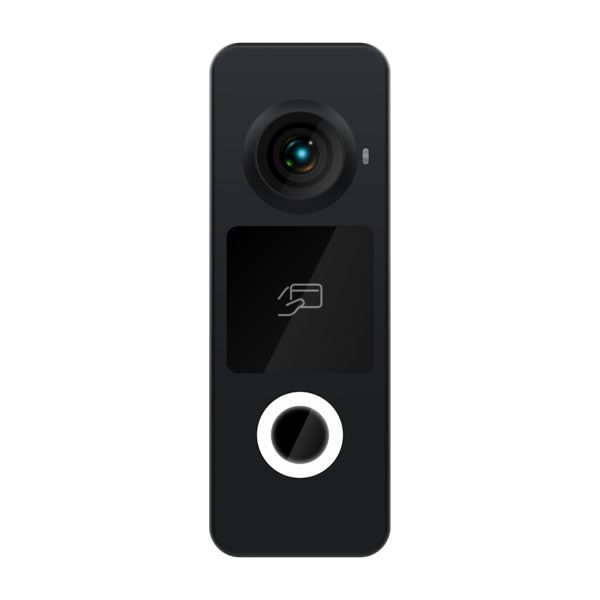

iLexa HD EMСо встроенным считывателем карт/брелоков Em-marin.

Формат видеосигнала	AHD 1080p (заводская установка) / 720p / CVBS (PAL)
Угол обзора	120° (AHD 1080p), 110° (AHD 720p), 100° (CVBS)
Питание	12-15 В пост. тока, потребление не более 2 Вт
Реле замка	не более 30 В / 4 А
Формат идентификаторов	Em-marin, 125 кГц
Дальность считывания	1-2 см
Мастер-карт	1
Пользователей	не более 150 карт
Рабочая температура	-40...+60°C
Класс защиты	IP66
Габариты	133 x 48 x 20 мм

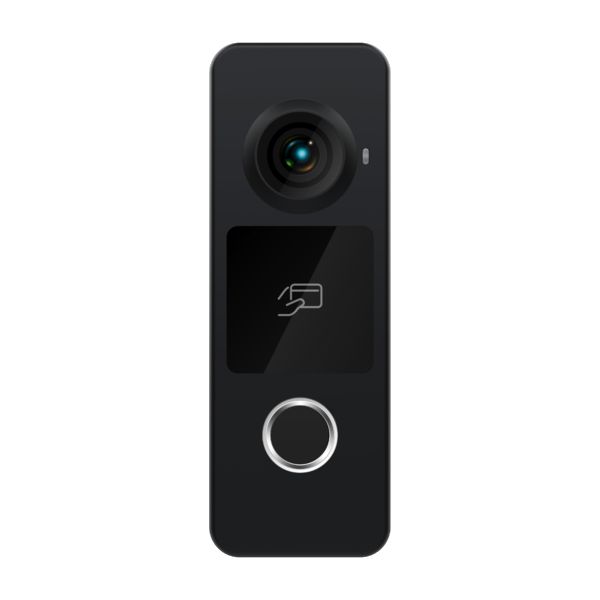

iLexa HD EM FPКак EM, плюс считыватель отпечатка пальца.

Считыватель отпечатков	ёмкостной, разрешение 160х160 пикселей
Отпечатков в памяти	не более 100
Вероятность ошибочного доступа	не более 0,001%
Вероятность отказа в доступе	не более 1,5%
Время идентификации	не более 1 секунды
Формат идентификаторов карт	Em-marin, 125 кГц
Габариты	133 x 48 x 20 мм

Как это работает и подключается

Панель совместима с мониторами Tantos, принимающими AHD/CVBS; при заводской установке видеосигнал — AHD 1080p.

Монтаж

ИК-подсветка не менее 0,5 м — при монтаже это нужно учитывать, если рядом стекло или козырёк.
Реле замка рассчитано на 30 В и не более 4 А — более мощный замок нужно подключать через промежуточное реле.

Примеры

Простой вход

iLexa HD без считывателя — для дома, где доступ по карте не нужен.

Доступ по карте и отпечатку

iLexa HD EM FP пускает по карте Em-marin или отпечатку пальца, не подключаясь к отдельному контроллеру СКУД.

Частые вопросы

Можно ли добавить считыватель к обычной iLexa HD позже?

Нет, EM и EM FP — отдельные версии со встроенным считывателем в заводской сборке, отдельно устройство не устанавливается.

Нюансы и грабли

iLexa HD, iLexa HD EM и iLexa HD EM FP — один корпус 133x48x20 мм и один паспорт; отличие только в наличии считывателя и датчика отпечатка.
Дальность считывания карты Em-marin всего 1-2 см — с обычной поднесённой картой это нормально, но брелоки/жетоны нестандартной формы могут не читаться с первого раза.

Документация

Tantos — iLexa HD EM FP, паспорт (графит/никель); iLexa HD EM, паспорт; iLexa HD, паспорт и руководство 2024г.
