iPanel 2 — вызывная панель в металлическом корпусе
Вызывная панель видеодомофона в металлическом корпусе, аналоговая или AHD: одна или несколько кнопок (на 1, 2 или 4 абонента), опция — считыватель Em-marin/Mifare и кодонаборная клавиатура.
Модели семейства
iPanel 2 (Metal)Аналоговая версия, 800TVL, без считывателя.
| Подключение | 4 провода к монитору, 2 провода к замку |
| Формат видеосигнала | CVBS (PAL) |
| Разрешение видеокамеры | 800TVL |
| Угол обзора | 110° |
| Питание | 10-15 В пост. тока, потребление 2,5 Вт |
| Реле замка | 5-24 В, не более 4 А |
| Рабочая температура | -30...+60°C |
| Класс защиты | IP66 |
| Габариты | 133 x 48 x 16 мм |
| Вес | 400 г |

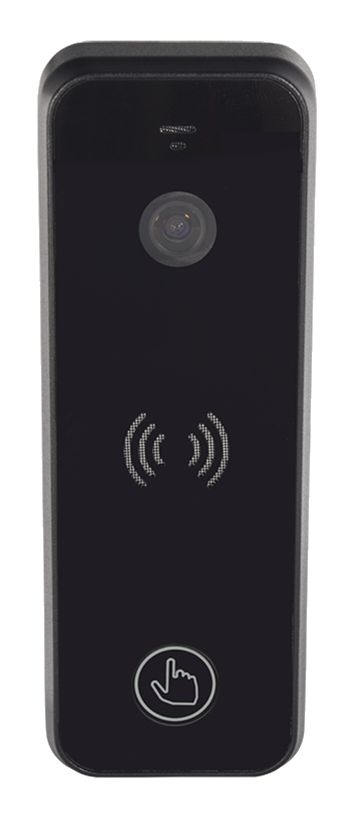

iPanel 2 HDAHD-версия без считывателя.
| Формат видеосигнала | AHD 1080p (заводская установка) / 720p / CVBS (PAL) |
| Угол обзора | 120° (AHD 1080p/720p), 100° (CVBS) |
| Питание | 12 В пост. тока, потребление не более 3 Вт |
| Реле замка | 30 В, не более 4 А |
| Рабочая температура | -40...+60°C |
| Класс защиты | IP66 |
| Габариты | 133 x 48 x 20 мм |
| Вес | 400 г |

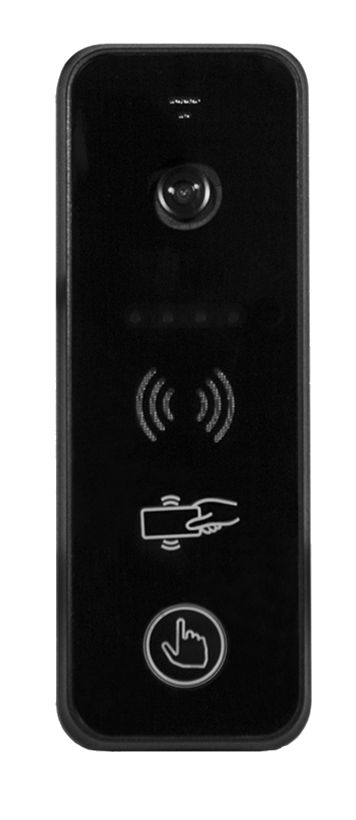

iPanel 2 HD EM / EM KBD / MFAHD-версия со встроенным считывателем Em-marin (EM) или Mifare (MF), опционально с кодонаборной клавиатурой (KBD).
| Формат видеосигнала | AHD 1080p (заводская установка) / 720p / CVBS (PAL) |
| Питание | 12-15 В пост. тока, потребление не более 3 Вт |
| Реле замка | 30 В, не более 4 А |
| Дальность считывания | 1-2 см |
| Мастер-карт | 1 |
| Пользователей | не более 150 карт |
| Класс защиты | IP65 |
| Габариты | 152 x 55 x 21 мм |
| Вес | 495 г |

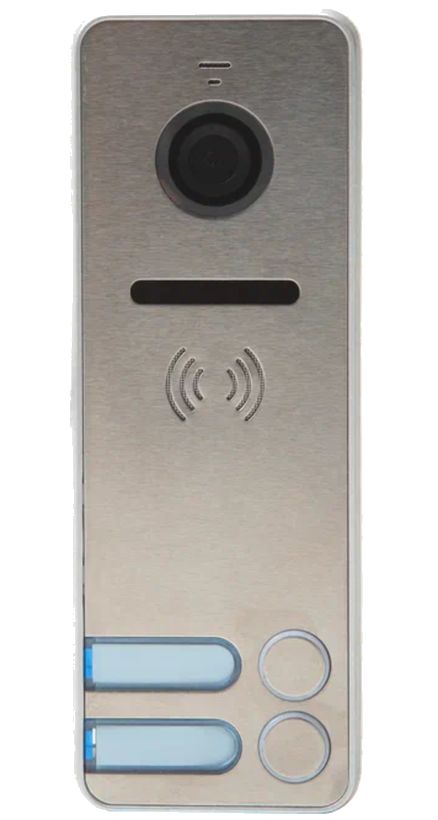

iPanel 2 HD на 2 / 4 абонентаМногоабонентская версия с двумя или четырьмя кнопками вызова.
| Формат видеосигнала | 1080p / 720p / CVBS (PAL) |
| Угол обзора | 110° (для 1080p) |
| Питание | 10-15 В пост. тока, потребление не более 3 Вт |
| Реле замка | 30 В, не более 4 А |
| Выход управления воротами | не более 30 В пост. тока / 5 мА |
| Рабочая температура | -25...+60°C |
| Класс защиты | IP65 |
| Размеры | 152 x 55 x 21 мм |
Как это работает и подключается
- KBD-версия добавляет кодонаборную клавиатуру для открывания по коду в дополнение к карте.
Монтаж
- Аналоговая iPanel 2 (Metal) работает только по CVBS (PAL) — с AHD-мониторами несовместима, для AHD нужна версия iPanel 2 HD.
- Реле замка у большинства версий — 30 В, не более 4 А; для более мощного замка нужно промежуточное реле.
Примеры
Один звонок в квартиру
iPanel 2 HD с одной кнопкой вызова для частного дома или офиса.
Подъезд на несколько квартир
iPanel 2 HD на 2 или 4 абонента — отдельная кнопка вызова на каждую квартиру.
Доступ по карте без контроллера
iPanel 2 HD EM/MF со встроенным считывателем открывает замок по карте без отдельного контроллера СКУД.
Частые вопросы
Подойдёт ли iPanel 2 (Metal) к AHD-монитору?
Нет, эта версия — аналоговая CVBS (PAL). Для AHD-мониторов нужна iPanel 2 HD.
Нюансы и грабли
- Многоабонентские версии (2/4 аб.) крупнее и тяжелее одноабонентских — габариты 152х55х21 мм против 133х48х20 мм.
- Дальность считывания карты у встроенного считывателя — всего 1-2 см.
Документация
- Tantos — iPanel 2 HD EM KBD (Black), паспорт и руководство 2023г.; iPanel 2 HD (Black), паспорт и руководство 2023г.; iPanel 2 (Metal), паспорт; iPanel 2 HD на 2/4 аб. (Metal), паспорт и руководство 2020г.
