LILU / LILU lux — монитор видеодомофона 4,3 дюйма

Компактный цветной аналоговый монитор видеодомофона без трубки с экраном 4,3 дюйма. LILU lux — то же изделие с другой лицевой панелью, паспорт общий.

Модели семейства

LILU / LILU luxБез трубки.

Дисплей	4,3 дюйма, 480х272
Формат видеосигнала	CVBS (PAL/NTSC)
Питание	14,5 В пост. тока (адаптер 220/14,5 В в комплекте)
Потребление	не более 5 Вт, 0,3 Вт в режиме ожидания
Рабочая температура	от 0 до +40°C
Размеры	180 x 112 x 17 мм
Вес	260 г

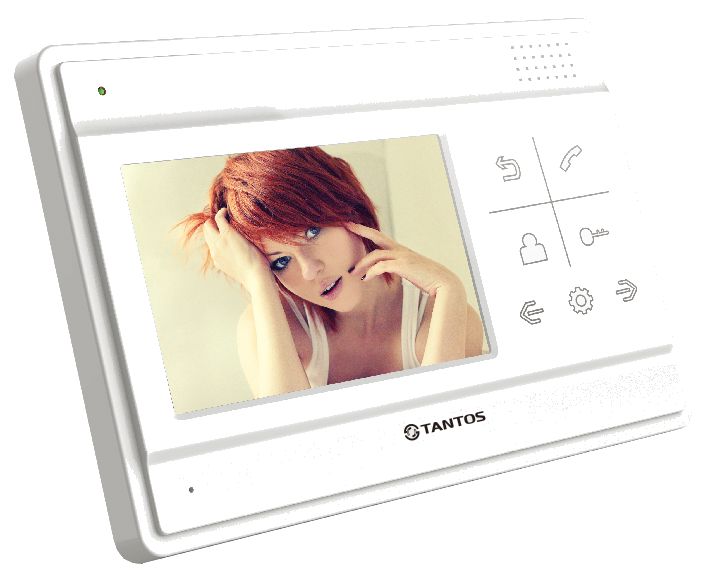

LILU VZ / LILU lux VZИсполнение со встроенным интерфейсом для координатных аудиодомофонов «Элтис», «Цифрал», «Визит».

Совместимость	координатный аудиодомофон «Элтис», «Цифрал», «Визит»
Вход 1	только подъездная видеокамера
Вход 2	вызывная панель видеодомофона или дополнительная цветная видеокамера
Линия домофона	красный провод — плюс, чёрный или синий провод — минус
Разъём видеокамеры / вызывной панели	красный — аудио, синий — общий, жёлтый — +12 В, белый — видео

Как это работает и подключается

Работает только по аналоговому видеосигналу CVBS (PAL/NTSC).
У LILU VZ / LILU lux VZ первый вход монитора можно подключить только к подъездной видеокамере; второй вход — к вызывной панели видеодомофона или к дополнительной цветной видеокамере.

Монтаж

В комплекте адаптер питания 220/14,5 В.
Экран коаксиального кабеля видеосигнала должен быть подключён к общему проводу.
У LILU VZ / LILU lux VZ линия координатного домофона подключается красным проводом (плюс) и чёрным или синим проводом (минус); разъём видеокамеры/вызывной панели — красный (аудио), синий (общий), жёлтый (+12 В), белый (видео).

Примеры

Разные лицевые панели

LILU и LILU lux — один и тот же монитор в разной отделке, паспорт один на обе версии.

Подъезд со старым координатным домофоном

Исполнение VZ подключается прямо к линии координатного аудиодомофона «Элтис», «Цифрал» или «Визит» — отдельного координатного блока-адаптера не нужно.

Частые вопросы

Чем LILU lux отличается от LILU?

Только внешней отделкой лицевой панели — паспорт, экран и разъёмы одинаковые.

Чем LILU VZ отличается от обычной LILU?

LILU VZ (координатный) — исполнение со встроенным интерфейсом для координатных аудиодомофонов «Элтис», «Цифрал», «Визит»: подключается прямо к линии такого домофона, первый видеовход при этом занят подъездной камерой, второй — под вызывную панель или доп. камеру.

Нюансы и грабли

LILU работает только с CVBS (PAL/NTSC), для цифровых панелей AHD/TVI/CVI монитор не подойдёт.

Документация

Tantos — LILU / LILU lux, паспорт и руководство по установке и эксплуатации 2020г. (тот же паспорт).
Tantos — LILU VZ (координатный), инструкция по подключению
Tantos — LILU lux VZ (координатный), инструкция по подключению
