Marilyn HD — сенсорный монитор видеодомофона с Wi-Fi
Сенсорный монитор видеодомофона 7 дюймов без трубки, со встроенным Wi-Fi 2,4 ГГц; Marilyn HD s, Marilyn HD Wi-Fi и Marilyn HD Wi-Fi IPS — один корпус 222х154х15 мм (по паспортам).
Модели семейства
Marilyn HD s / Marilyn HD Wi-Fi sВыпускается по годам ревизии 2021 и 2023; чёрный и белый корпус.
| Экран | 7 дюймов, сенсорный, 1024х600 |
| Формат видеосигнала | AHD/TVI/CVI 1080p/720p, CVBS (PAL) |
| Питание | 100-252 В, 50/60 Гц или 14,5 В/1 А пост. ток |
| Потребление | не более 11 Вт, 3,3 Вт в режиме ожидания |
| Рабочая частота Wi-Fi | 2,4 ГГц |
| Подключение вызывных панелей | 2 входа, 4-проводное подключение |
| Встроенная память карты microSD | SDHC/SDXC, 8-128 ГБ, класс не ниже 10 |
| Размеры | 222 x 154 x 15 мм (без настенного кронштейна) |

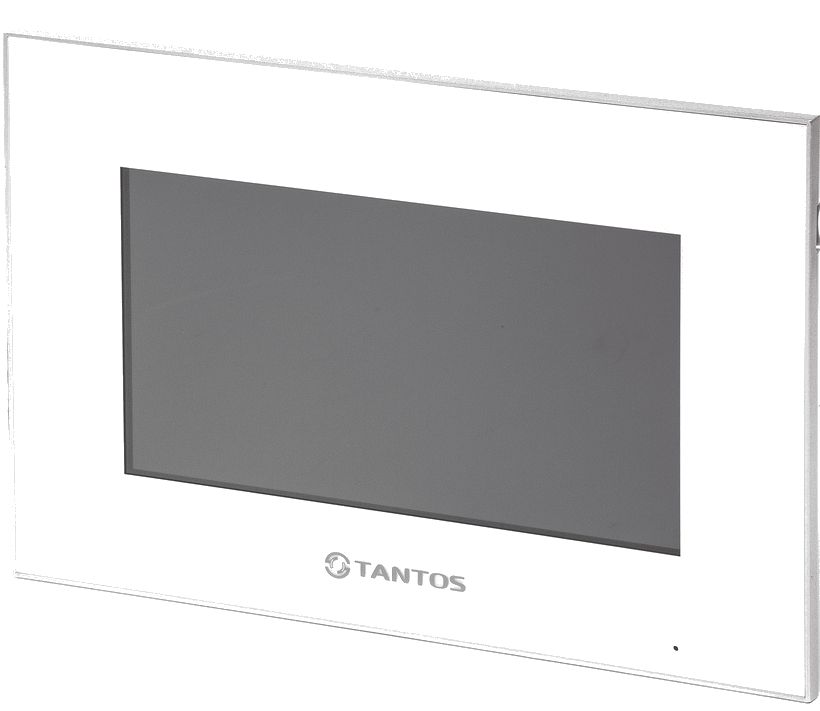

Marilyn HD Wi-Fi / Marilyn HD Wi-Fi IPSЭкран без буквы «s»: обычная TFT-матрица либо IPS-матрица, тот же корпус.
| Экран | 7 дюймов, сенсорный, TFT или IPS, 1024х600 |
| Формат видеосигнала | AHD/TVI/CVI 1080p/720p, CVBS (PAL) |
| Питание | 100-252 В, 50/60 Гц или 14,5 В/1 А пост. ток (по данным близкой ревизии) |
| Подключение вызывных панелей | 2 входа, 4-проводное подключение |
| Рабочая частота Wi-Fi | 2,4 ГГц |
| Размеры | 222 x 154 x 15 мм (без настенного кронштейна) |
Как это работает и подключается
- Подключение к Wi-Fi — через пункт меню Wi-Fi монитора, сеть только 2,4 ГГц.
- Работа с приложением на смартфоне описана в отдельной инструкции по приложению.
Монтаж
- Экран коаксиального кабеля видеосигнала должен быть подключён к общему проводу; кабели UTP/FTP/КСПВ для видеосигнала AHD/TVI/CVI не допускаются.
- Если монитор зависает или перезагружается — отформатировать карту microSD, при повторении — заменить карту.
Примеры
IPS-экран
Marilyn HD Wi-Fi IPS — та же плата и корпус, что у Marilyn HD Wi-Fi, но с IPS-матрицей вместо обычной.
SOS-вызов приложения
У Marilyn HD Wi-Fi IPS в меню есть значок SOS-вызова приложения — эта функция отмечена как относящаяся только к этой версии.
Частые вопросы
Чем Marilyn HD Wi-Fi IPS отличается от обычной Marilyn HD Wi-Fi?
Корпус тот же (222х154х15 мм), отличие — IPS-матрица экрана вместо обычной, и в меню добавлен значок SOS-вызова приложения.
Нюансы и грабли
- Marilyn HD s, Marilyn HD Wi-Fi и Marilyn HD Wi-Fi IPS — один и тот же корпус 222х154х15 мм; буква «s» и IPS относятся к экрану/ревизии, а не к другому корпусу.
- Разные ревизии (2021/2023 годов) паспорта хранят отдельно — перед заменой платы или прошивки уточняйте год выпуска конкретного монитора.
Документация
- Tantos — Marilyn HD s (White), паспорт и руководство 2023г.; Marilyn HD s Wi-Fi (Black), паспорт 2021г.; Marilyn HD Wi-Fi (White), паспорт и руководство 2021г.; Marilyn HD Wi-Fi IPS (White), паспорт и руководство
