Mia / Mia HD — монитор видеодомофона 7 дюймов

Монитор видеодомофона в корпусе 205х128х18 мм; аналоговая версия Mia работает по CVBS, версия Mia HD — по цифровым форматам AHD/TVI/CVI. Корпус общий для обеих версий.

Модели семейства

Mia HDЦифровая версия, чёрный или белый корпус, есть исполнение на 4 (размер экрана обозначен «-4»).

Экран	TFT LCD, 7 дюймов, 800х480
Формат видеосигнала	AHD 1080p/720p, TVI 1080p/720p, CVI 1080p/720p, CVBS (PAL)
Питание	100-240 В, 50/60 Гц или 14,5 В/0,8 А пост. ток
Потребление	не более 6,5 Вт, 1,8 Вт в режиме ожидания
Подключение вызывных панелей	2 панели, 4-проводное подключение
Подключение видеокамер	2 входа
Размеры	205 x 128 x 18 мм

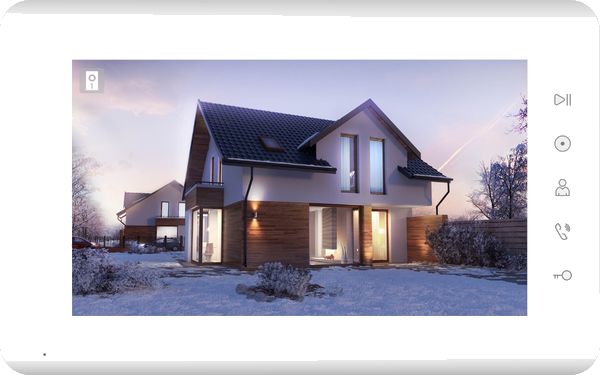

MiaАналоговая версия в том же корпусе; версия VZ адаптирована под подъездной координатный аудиодомофон.

Экран	7 дюймов, 800х480
Формат видеосигнала	аналоговый PAL/NTSC (CVBS)
Подключение видеокамер	2 входа
Размеры	205 x 128 x 18 мм

Как это работает и подключается

Версия Mia (White) VZ — по дополнению к паспорту, адаптирована для подключения к подъездному координатному аудиодомофону, аналогично Sherlock HD SE VZ и Amelie VZ.

Монтаж

Экран коаксиального кабеля видеосигнала должен быть подключён к общему проводу; кабели UTP/FTP/КСПВ для видеосигнала AHD/TVI/CVI не допускаются.

Примеры

Простая замена аналогового монитора

Mia — CVBS, для систем без AHD-панелей.

Панели AHD/TVI/CVI

Mia HD принимает цифровой видеосигнал панелей и камер.

Частые вопросы

Можно ли поставить Mia HD на место аналоговой Mia без переделки проёма?

Да, корпус одинаковый — 205х128х18 мм, меняется только плата/версия.

Нюансы и грабли

Mia и Mia HD — один корпус 205х128х18 мм, но разный видеосигнал: Mia — только аналоговый CVBS, Mia HD — цифровой AHD/TVI/CVI. С AHD-панелью аналоговая Mia работать не будет.

Документация

Tantos — Mia HD (Black/White), паспорт; Mia (White), паспорт и руководство; Mia (White) VZ, дополнение к паспорту
