Neo HD SE / Stark HD SE — монитор видеодомофона без трубки
Цветной монитор видеодомофона без трубки с IPS-экраном, работает с панелями AHD/TVI/CVI 1080p/720p и CVBS. Neo HD SE и Stark HD SE — один монитор с экраном разного размера, паспорт общий.
Модели семейства
Neo HD SEЭкран 7 дюймов, корпус 175х112х20 мм.
| Экран | IPS, 7 дюймов, 1024х600 |
| Формат видеосигнала | AHD 1080p/720p, TVI 1080p/720p, CVI 1080p/720p, CVBS (PAL/NTSC) |
| Питание | 100-253 В перем. тока 50-60 Гц или 15 В пост. тока (БП в комплект не входит) |
| Потребление | не более 5 Вт, 1,5 Вт в режиме ожидания |
| Рабочая температура | от -10 до +40°C |
| Тип связи | без трубки |
| Размеры | 175 x 112 x 20 мм |

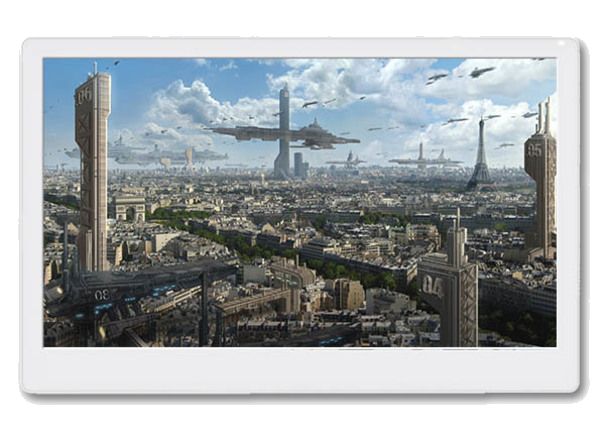

Stark HD SEЭкран 10 дюймов, корпус 245х156х20 мм; электроника и меню как у Neo HD SE.
| Экран | IPS, 10 дюймов, 1024х600 |
| Формат видеосигнала | AHD 1080p/720p, TVI 1080p/720p, CVI 1080p/720p, CVBS (PAL/NTSC) |
| Питание | 100-253 В перем. тока 50-60 Гц или 15 В пост. тока (БП в комплект не входит) |
| Потребление | не более 5 Вт, 1,5 Вт в режиме ожидания |
| Рабочая температура | от -10 до +40°C |
| Тип связи | без трубки |
| Размеры | 245 x 156 x 20 мм |
Как это работает и подключается
- Обновление прошивки — через карту microSD объёмом 8-32 ГБ (карты 64 и 128 ГБ паспорт не поддерживает); файл прошивки копируется в папку UPGRADE в корне карты.
- Меню и настройки монитора у Neo HD SE и Stark HD SE идентичны — паспорт один на обе модели.
Монтаж
- Питание — от сети 100-253 В или от источника 15 В постоянного тока (в комплект не входит); подавать питание только после завершения всех подключений.
- Экран коаксиального кабеля видеосигнала должен быть подключён к общему проводу; кабели типа UTP/FTP/КСПВ для передачи видеосигнала AHD/TVI/CVI паспорт не допускает.
Примеры
Тесная прихожая
Neo HD SE 7 дюймов компактнее и легче ставится в узком проёме.
Большой экран у входа
Stark HD SE 10 дюймов — тот же монитор в корпусе 245х156х20 мм.
Частые вопросы
Чем отличаются Neo HD SE и Stark HD SE?
Только размером экрана и корпуса: Neo HD SE — 7 дюймов (175х112х20 мм), Stark HD SE — 10 дюймов (245х156х20 мм). Паспорт, меню и разъёмы общие.
Можно ли подключить обычный кабель UTP для видеосигнала?
Нет, паспорт не допускает кабели, не предназначенные для передачи видеосигнала AHD/TVI/CVI, — только коаксиальный или предназначенный для видео кабель.
Нюансы и грабли
- Разница Neo HD SE и Stark HD SE — только размер экрана и корпуса (7" против 10"); по электронике и подключению это одна и та же плата.
- При обновлении прошивки паспорт прямо запрещает выключать монитор или трогать его во время отображения надписи процесса — так плата может не загрузиться.
Документация
- Tantos — Neo HD SE / Stark HD SE, паспорт и руководство по установке и эксплуатации (версия ПО 1.119) (тот же паспорт).
