Tantos · мониторы видеодомофонов
Prime HD SE / Amelie M HD SE — монитор видеодомофона без трубки
Цветной монитор видеодомофона 7 дюймов без трубки, работает с панелями AHD/TVI/CVI 1080p/720p и CVBS. Prime HD SE и Amelie M HD SE — одна и та же плата и паспорт, разница в корпусе.
Модели семейства
Prime HD SEКорпус 175х112х20 мм; также выпускается исполнение Black Mirror с зеркальной лицевой панелью.
| Экран | 7 дюймов, 1024х600 |
| Формат видеосигнала | AHD 1080p/720p, TVI 1080p/720p, CVI 1080p/720p, CVBS (PAL/NTSC) |
| Питание | 100-253 В перем. тока 50-60 Гц или 15 В пост. тока (БП в комплект не входит) |
| Потребление | не более 5 Вт, 1,5 Вт в режиме ожидания |
| Тип связи | без трубки |
| Размеры | 175 x 112 x 20 мм |

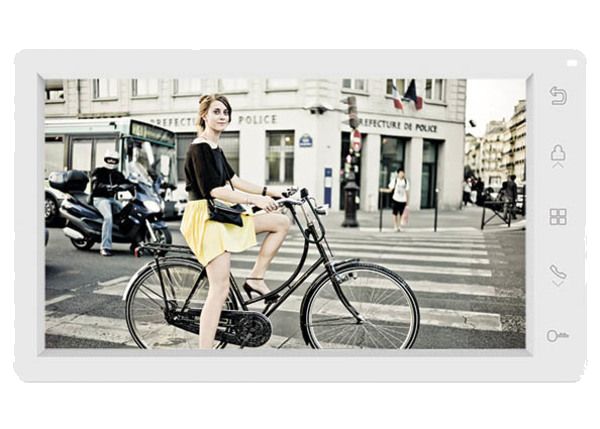

Amelie M HD SEКорпус 186х108х20 мм; электроника и меню как у Prime HD SE.
| Экран | 7 дюймов, 1024х600 |
| Формат видеосигнала | AHD 1080p/720p, TVI 1080p/720p, CVI 1080p/720p, CVBS (PAL/NTSC) |
| Питание | 100-253 В перем. тока 50-60 Гц или 15 В пост. тока (БП в комплект не входит) |
| Потребление | не более 5 Вт, 1,5 Вт в режиме ожидания |
| Тип связи | без трубки |
| Размеры | 186 x 108 x 20 мм |
Как это работает и подключается
- Обновление прошивки — через карту microSD 8-32 ГБ (64 и 128 ГБ не поддерживаются), файл копируется в папку UPGRADE в корне карты.
Монтаж
- Экран коаксиального кабеля видеосигнала должен быть подключён к общему проводу; кабели UTP/FTP/КСПВ для видеосигнала AHD/TVI/CVI не допускаются.
- Питание подавать только после завершения всех подключений.
Примеры
Зеркальная лицевая панель
Исполнение Prime HD SE Black Mirror — тот же монитор с зеркальным стеклом вместо матового.
Частые вопросы
Чем Prime HD SE Black Mirror отличается от обычного Prime HD SE?
Только зеркальным покрытием лицевой панели, паспорт у них общий.
Нюансы и грабли
- Prime HD SE и Amelie M HD SE различаются только корпусом (175х112х20 против 186х108х20 мм) — паспорт, прошивка и меню общие.
Документация
- Tantos — Prime HD SE / Amelie M HD SE, паспорт и руководство по установке и эксплуатации (версия ПО 1.119) (тот же паспорт).
