Sherlock HD SE / Amelie HD SE — монитор видеодомофона без трубки
Цветной монитор видеодомофона без трубки, работает с панелями AHD/TVI/CVI 1080p/720p и CVBS. Sherlock HD SE, Amelie HD SE и Amelie Slim HD SE — один паспорт, разный размер корпуса.
Модели семейства
Amelie HD SEКорпус 186х108х20 мм.
| Экран | 7 дюймов, 1024х600 |
| Формат видеосигнала | AHD 1080p/720p, TVI 1080p/720p, CVI 1080p/720p, CVBS (PAL/NTSC) |
| Питание | 100-253 В перем. тока 50-60 Гц или 15 В пост. тока (БП в комплект не входит) |
| Потребление | не более 6 Вт, 0,5 Вт в режиме ожидания |
| Тип связи | без трубки |
| Размеры | 186 x 108 x 20 мм |
Amelie Slim HD SEКорпус 175х112х20 мм; электроника как у Amelie HD SE.
| Экран | 7 дюймов, 1024х600 |
| Формат видеосигнала | AHD 1080p/720p, TVI 1080p/720p, CVI 1080p/720p, CVBS (PAL/NTSC) |
| Питание | 100-253 В перем. тока 50-60 Гц или 15 В пост. тока (БП в комплект не входит) |
| Потребление | не более 6 Вт, 0,5 Вт в режиме ожидания |
| Тип связи | без трубки |
| Размеры | 175 x 112 x 20 мм |

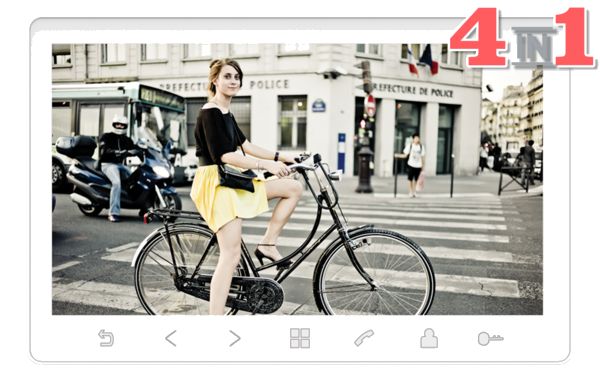

Sherlock HD SEЭкран IPS 10 дюймов, корпус 245х156х20 мм.
| Экран | IPS, 10 дюймов, 1024х600 |
| Формат видеосигнала | AHD 1080p/720p, TVI 1080p/720p, CVI 1080p/720p, CVBS (PAL/NTSC) |
| Питание | 100-253 В перем. тока 50-60 Гц или 15 В пост. тока (БП в комплект не входит) |
| Потребление | не более 6 Вт, 0,5 Вт в режиме ожидания |
| Тип связи | без трубки |
| Размеры | 245 x 156 x 20 мм |

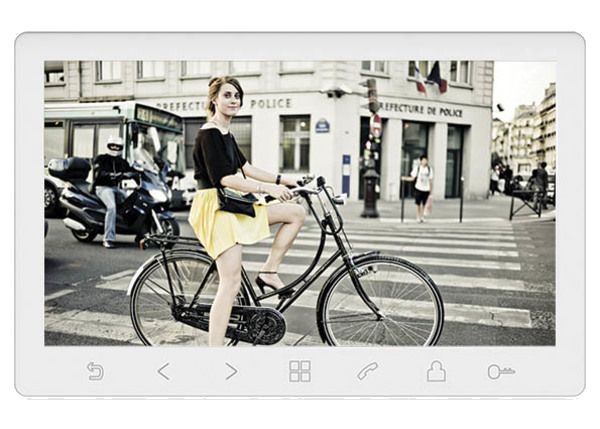

Sherlock HD SE VZВерсия для подъездного координатного аудиодомофона (Элтис, Цифрал, Метаком, Визит): к монитору подключается подъездная видеокамера, звук настраивается отдельными регуляторами микрофона и динамика.
| Подключение к домофону | плоский 16-жильный кабель и отдельный 2-жильный провод (красно-синий или красно-чёрный) для линии координатного домофона |
| Видеовход 1 | подъездная видеокамера |
| Неиспользуемые входы | аудиоканал каждого свободного входа, кроме входа 2, нужно замкнуть на общий провод до включения монитора |
Как это работает и подключается
- Sherlock HD SE VZ подключается к линии координатного подъездного домофона, а не к цифровой панели Tantos, — обычная версия монитора работает как AHD/TVI/CVI/CVBS с панелями Tantos.
Монтаж
- Экран коаксиального кабеля видеосигнала должен быть подключён к общему проводу; кабели UTP/FTP/КСПВ для видеосигнала AHD/TVI/CVI не допускаются.
- Для версии VZ — только плоский 16-жильный кабель и отдельный красно-синий (или красно-чёрный) двухжильный провод; свободные аудиовходы, кроме входа 2, замкнуть на общий провод до включения монитора.
Примеры
Подъезд со старым координатным домофоном
Sherlock HD SE VZ подключается к линии домофонов Элтис/Цифрал/Метаком/Визит и добавляет видео с подъездной камеры.
Частые вопросы
Подойдёт ли Sherlock HD SE к старому подъездному домофону?
Обычная версия — нет, она работает как монитор AHD/TVI/CVI/CVBS с вызывными панелями Tantos. Для координатных подъездных домофонов Элтис, Цифрал, Метаком, Визит есть отдельная версия Sherlock HD SE VZ.
Нюансы и грабли
- Amelie HD SE, Amelie Slim HD SE и Sherlock HD SE различаются только корпусом (186х108х20 / 175х112х20 / 245х156х20 мм) — паспорт общий.
- На VZ-версии перед первым включением важно замкнуть на общий провод неиспользуемые аудиовходы — иначе паспорт предупреждает о наводках.
Документация
- Tantos — Sherlock HD SE / Amelie HD SE / Amelie Slim HD SE, паспорт и руководство по установке и эксплуатации 2022г.; Sherlock HD SE VZ, инструкция
