Stich HD / Stich HD X — вызывная панель на одного абонента

Вызывная панель видеодомофона на одного абонента, корпус 160х48х29 мм — один у Stich HD и Stich HD X (отличаются углом обзора и переключаемым форматом видео). Цвет — медь или электрум.

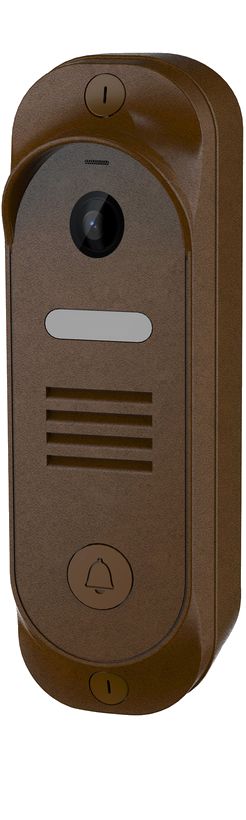

Вызывная панель видеодомофона Stich HD / Stich HD X

Модели семейства

Stich HDУгол обзора 60°.

Формат видеосигнала	1080p / 720p / CVBS (PAL), переключается кнопкой
Угол обзора	60°
Подсветка	ИК, светодиодная, дистанция не менее 0,5 м
Питание	12 В пост. тока, потребление не более 2,5 Вт
Реле замка	30 В, не более 4 А
Рабочая температура	-25...+60°C
Вес	430 г
Габариты	160 x 48 x 29 мм

Stich HD XУгол обзора не менее 110°, заводская установка AHD 1080p.

Формат видеосигнала	AHD 1080p (заводская установка) / CVBS (PAL), переключается кнопкой
Угол обзора	не менее 110°
Подсветка	ИК, светодиодная, дистанция не менее 0,5 м
Питание	12 В пост. тока
Реле замка	30 В, не более 4 А
Вес	430 г
Габариты	160 x 48 x 29 мм

Как это работает и подключается

Формат видеосигнала переключается кнопкой на панели по кругу; кнопка переключения закрыта резиновой заглушкой, для использования её нужно открыть.
Для переключения формата на панель должно быть подано питание.

Монтаж

Перед подключением проверьте формат видеосигнала подключаемого монитора — форматы панели и монитора должны совпадать.
Подключение вызывной панели в формате AHD по кабелю, не предназначенному для видеосигнала, не допускается.

Примеры

Узкий дверной проём

Корпус 160х48х29 мм подходит для установки в откосе рядом с дверью.

Широкий угол обзора

Stich HD X — от 110°, видно больше пространства перед дверью.

Частые вопросы

Как поменять формат видеосигнала на панели?

Нажать и удерживать кнопку переключения формата под резиновой заглушкой при поданном питании — форматы переключаются по кругу.

Нюансы и грабли

Stich HD и Stich HD X — один корпус 160х48х29 мм, но угол обзора и формат по умолчанию разные (60° у HD, не менее 110° у HD X, заводская установка AHD 1080p).

Документация

Tantos — Stich HD (медь), паспорт и руководство 2020г.; Stich HD X (медь/электрум), паспорт
