TS-CTR-EMF — автономный контроллер со встроенным считывателем Em-marin/Mifare

Автономный контроллер доступа со считывателем Em-marin/Mifare, программируется ИК-пультом и мастер-картой. Пластиковый TS-CTR-EMF или цинковый TS-CTR-EMF Metal; цвет чёрный/белый/Metal.

Контроллер доступа TS-CTR-EMF / TS-CTR-EMF Metal

Модели семейства

TS-CTR-EMFПластиковый корпус, 185 г.

Считыватель	Em-marin/Mifare, 125 кГц и 13,56 МГц, дальность 1-6 см
Память	1000 карт/кодов (987 обычных, 1 блокировка/разблокировка, 2 «Паника», 10 временных)
Питание	12-18 В пост. тока
Потребление в ожидании	не более 35 мА
Реле замка	одно (НЗ/НР/общий), время 1-99 с (заводская 5 с)
Ток реле замка	не более 2 А
Ток выхода тревоги	не более 1 А
Wiegand	26-42 бита
Рабочая температура	-40...+60°C
Класс защиты	IP66
Габариты	103 x 48 x 20 мм
Вес	185 г

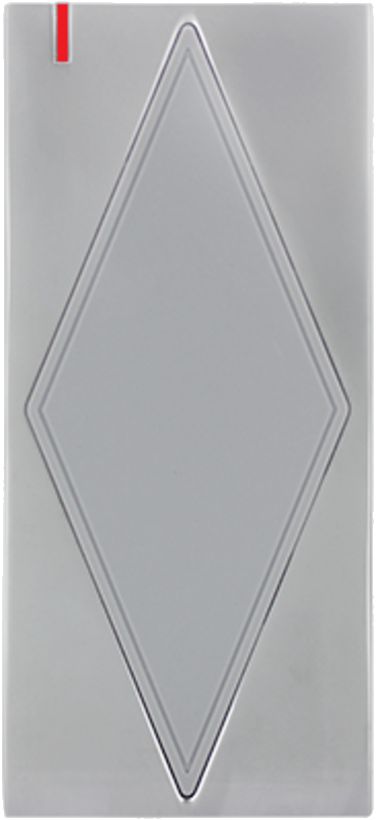

TS-CTR-EMF MetalКорпус из цинкового сплава, тяжелее пластикового.

Считыватель	Em-marin/Mifare, 125 кГц и 13,56 МГц, дальность 1-6 см
Память	1000 карт/кодов
Питание	12-18 В пост. тока
Габариты	103 x 48 x 19 мм
Вес	260 г
Класс защиты	IP66

Как это работает и подключается

Заводской мастер-код для входа в программирование — 123456; после первого использования его стоит сменить.
Контроллер поддерживает доступ по карте, по коду, по карте и коду (2 фактора) или по нескольким картам/кодам (2-9).

Монтаж

Если в замке нет заводской защиты от самоиндукции — обязательно установить диод (из комплекта) или варистор 18-20 В параллельно обмотке замка.
Контроллер может работать как обычный автономный, либо в режиме считывателя с выходом Wiegand для стороннего контроллера.

Примеры

Программирование без компьютера

Настройка мастер-кодом и ИК-пультом: коды пользователей, режим доступа, время открывания задаются командами с пульта.

Частые вопросы

Чем отличается TS-CTR-EMF Metal от обычного TS-CTR-EMF?

Только корпусом (цинковый сплав вместо пластика) и весом — 260 г против 185 г; электроника и считыватель одинаковые.

Нюансы и грабли

В паспорте пользователи «Паника» описаны в терминах под номерами 988 и 989, а в таблице команды добавления таких пользователей — под номерами 998/999; эти диапазоны в тексте не совпадают, при программировании стоит явно проверить на месте, какой номер реально сработал.
Диапазон 990-999 отведён под временных пользователей — не путайте его с ячейками «Паника».

Документация

Tantos — TS-CTR-EMF Black/Metal/White, паспорт
