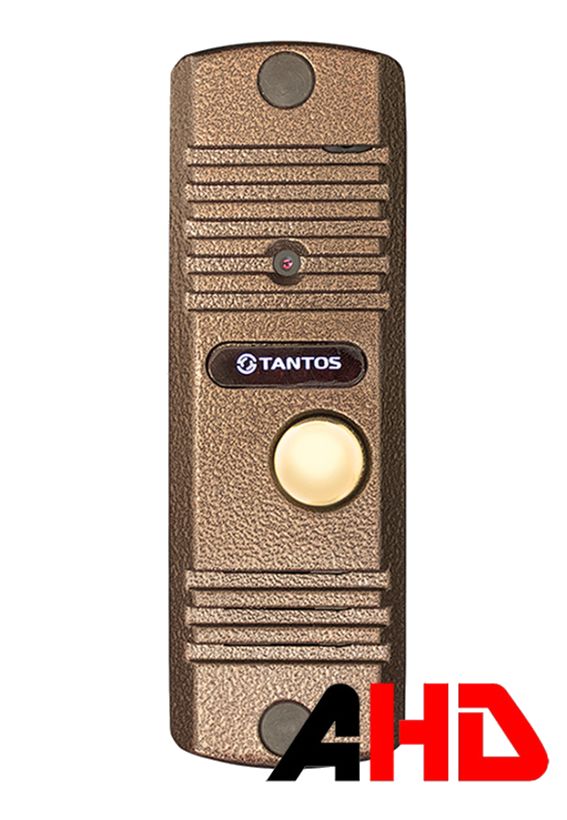

WALLE HD — вызывная панель на одного абонента
Цветная вызывная панель видеодомофона на одного абонента в узком корпусе цвета «медь»; аналоговая версия WALLE+ и цифровые WALLE HD / WALLE+ HD выпускаются в одном корпусе 122х45х50,5 мм.
Модели семейства
WALLE+Аналоговая версия PAL, матрица 900 ТВЛ.
| Формат видеосигнала | PAL (CVBS) |
| Угол обзора и разрешение матрицы | 70° / 900 ТВЛ |
| Подсветка | ИК 940 нм |
| Питание | 12 В пост. тока, потребление не более 2 Вт |
| Реле замка | 12 В, не более 2 А |
| Рабочая температура | -40...+55°C |
| Вес | 380 г (с упаковкой) |
| Размеры | 122 x 45 x 50,5 мм (с козырьком) |
WALLE HDЦифровая версия AHD/720p/CVBS.
| Формат видеосигнала | AHD 1080p (заводская установка) / 720p / CVBS (PAL) |
| Угол обзора | 70° (AHD 1080p/720p), 60° (CVBS) |
| Подсветка | ИК, светодиодная, дистанция не менее 0,5 м |
| Питание | 12 В пост. тока, потребление не более 2 Вт |
| Реле замка | 30 В, не более 4 А |
| Рабочая температура | -40...+60°C |
| Вес | 380 г (с упаковкой) |
| Размеры | 122 x 45 x 50,5 мм (с козырьком) |
WALLE+ HDЦифровая версия AHD 1080p с матрицей 2 Мп, тот же корпус, что у WALLE+ и WALLE HD.
| Формат видеосигнала | AHD 1080p или CVBS (PAL) |
| Разрешение матрицы | 2 Мп |
| Угол обзора | 70° |
| Подсветка | ИК, светодиодная, дистанция не менее 0,5 м |
| Потребление | не более 2 Вт |
| Реле замка | 30 В, не более 2 А |
| Класс защиты | IP66 |
| Рабочая температура | -40...+55°C |
| Вес | 380 г (с упаковкой) |
| Размеры | 122 x 45 x 50,5 мм (с козырьком) |
Как это работает и подключается
- Формат видеосигнала у WALLE HD переключается кнопкой на панели по кругу; кнопка закрыта резиновой заглушкой.
Монтаж
- У WALLE+ (аналог) реле замка рассчитано на 12 В / 2 А — слабее, чем у цифровых версий (30 В / 4 А у WALLE HD), учитывайте это при выборе замка.
- Формат видеосигнала панели и монитора должен совпадать.
Примеры
Замена аналоговой панели цифровой
WALLE+, WALLE HD и WALLE+ HD — общий корпус 122х45х50,5 мм, панель можно заменить без переделки проёма.
Частые вопросы
Подойдёт ли WALLE+ (аналоговая) к AHD-монитору?
Нет, WALLE+ работает только по PAL (CVBS); для AHD нужна WALLE HD или WALLE+ HD.
Нюансы и грабли
- WALLE+, WALLE HD и WALLE+ HD — один корпус 122х45х50,5 мм, но разное реле замка и матрица; путать характеристики версий между собой не стоит.
Документация
- Tantos — WALLE+ (медь), паспорт и руководство 2021г.; WALLE HD (медь), паспорт и руководство 2023г.; WALLE+ HD (медь), паспорт и руководство
