Астра-10 — световые и комбинированные оповещатели

Настенный оповещатель включается от реле ППК или выхода «открытый коллектор», показывает состояние светодиодами, у части исполнений ещё и звуком. Пять исполнений: питание, корпус, защита.

Модели семейства

Астра-10 исполнение 1Световой оповещатель, питание 220 В или 12 В.

Индикация	2 вида: индикаторы включены / выключены
Питание	220 В (от 187 до 242 В) или 12 В (от 10 до 15 В); ток не более 60 мА
Контрастное восприятие	не менее 500 лк, угол обзора 180°
Габариты	диаметр 90 мм, высота 26 мм; масса не более 0,07 кг
Защита оболочкой	IP41
Температура	от минус 30 до плюс 55 °C

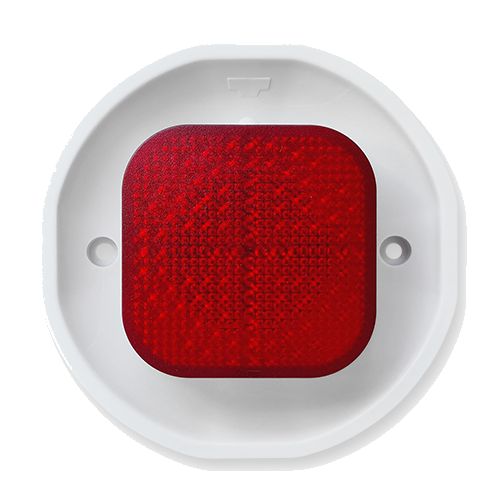

Астра-10 исполнение 2Световой оповещатель, питание от 9 до 27,6 В.

Индикация	2 вида: индикаторы включены / выключены
Питание	от 9,0 до 27,6 В; ток 20±2 мА при 12 В, 25±2,5 мА при 24 В
Контрастное восприятие	не менее 500 лк, угол обзора 180°
Габариты	диаметр 98 мм, высота 35 мм; масса не более 0,07 кг
Защита оболочкой	IP54
Температура	от минус 30 до плюс 55 °C

Астра-10 исполнение 3Комбинированный оповещатель: свет и звук.

Индикация	4 вида: свет и звук включены/выключены раздельно
Питание	от 9,0 до 27,6 В
Звук	не менее 105 дБА на 1 м, частота от 2,4 до 3,6 кГц
Ток при 12 В / 24 В	свет 20±2 / 25±2,5 мА, звук 30±3 / 50±5 мА
Габариты	диаметр 98 мм, высота 35 мм; масса не более 0,08 кг
Защита оболочкой	IP54

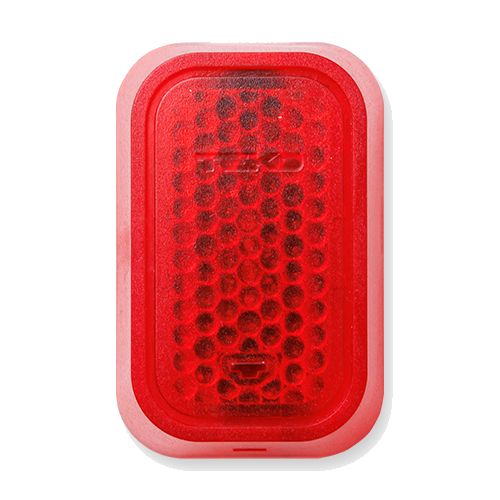

Астра-10 исполнение М1Компактный световой оповещатель, только 12 В.

Питание	от 10 до 15 В постоянного тока, ток не более 15 мА
Контрастное восприятие	не менее 500 лк, угол обзора 180°
Габариты	62×37×28,5 мм; масса не более 0,03 кг
Защита оболочкой	IP41
Температура	от минус 30 до плюс 55 °C

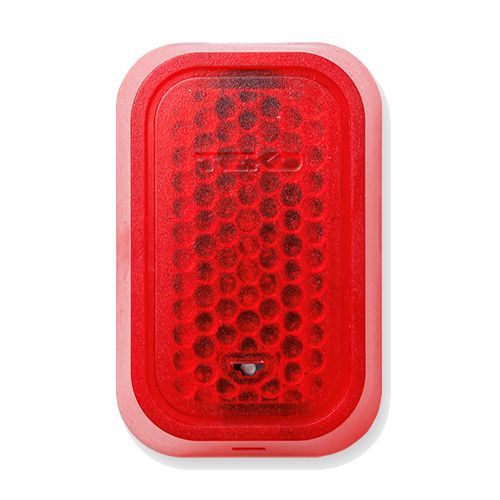

Астра-10 исполнение М2Компактный комбинированный оповещатель, только 12 В.

Питание	от 10 до 15 В постоянного тока
Ток	световой канал не более 15 мА, звуковой не более 40 мА
Звук	не менее 85 дБ на 10 см, частота 2,3 кГц
Габариты	62×37×28,5 мм; масса не более 0,03 кг
Защита оболочкой	IP41

Как это работает и подключается

Работает от выходного реле ППК или выхода типа «открытый коллектор» — оповещатель не формирует сигнал сам, а просто индицирует то, что ему подаёт прибор.
Варианты подключения по РЭ: к ППКОП/ППКУП «Астра-812 Pro», к ППКО «Астра-712/х», исполнение 1 — ещё и к блоку силовых реле «Астра-821».

Монтаж

Крепится на стену помещения; исключить попадание прямых солнечных лучей на индикаторы.
Исполнение 1: диодный мост не требует соблюдения полярности при питании постоянным током, но запрещено подавать 220 В на клемму «LHT+».
Исполнения 2/3 крепятся винтами и дюбелями из комплекта; у исполнений 1/М1/М2 крепёж в комплект не входит.
Проверка при ТО — по РЭ: индикаторы должны включаться с одинаковой яркостью (и звук — на исполнениях 3/М2).

Примеры

Индикатор состояния раздела

Подключают к выходному реле ППКОП «Астра-812 Pro» или «Астра-712/х»: горит/мигает по состоянию охраны.

Компактная точка в щиток или на косяк

Исполнения М1/М2 (62×37×28,5 мм) — где нет места для круглого корпуса Ø90–98 мм.

Частые вопросы

Можно ли запитать Астра-10 исп.1 от сети 220 В?

Да, паспорт этого исполнения допускает клеммы «–LHT»/«220V» для сети переменного тока 220 В; остальные исполнения линейки — только низковольтное питание.

Есть ли у Астра-10 звук?

Исполнения 3 и М2 комбинированные — свет и звук; исполнения 1, 2 и М1 только световые.

Нюансы и грабли

Не путать питание между исполнениями: у исп.1 — 220 В или 12 В (10–15 В), у исп.2/3 — 9,0–27,6 В, у М1/М2 — только 10–15 В постоянного тока. Подать чужой диапазон на клеммы нельзя.
Степень защиты разная: IP41 у исп.1/М1/М2, IP54 у исп.2/3 — при выборе места установки во влажном помещении смотреть паспорт конкретного исполнения.
У исп.3 и М2 два независимых канала (свет и звук) включаются раздельно — уточнить в РЭ ППК, какой канал на каком выходе.

Документация

Теко (Астра) — «Астра-10» исполнение 1, РЭ НГКБ.425540.002 РЭ0
Теко (Астра) — «Астра-10» исполнение 2, РЭ НГКБ.425540.002-01 РЭ0
Теко (Астра) — «Астра-10» исполнение 3, РЭ НГКБ.425540.002-02 РЭ0
Теко (Астра) — «Астра-10» исполнение М1, РЭ НГКБ.425540.002-03 РЭ0
Теко (Астра) — «Астра-10» исполнение М2, РЭ НГКБ.425540.002-04 РЭ0
