Астра-321 — проводная тревожная кнопка

Проводная тревожная кнопка скрытой установки: нажатие фиксируется пружиной, сбросить тревогу можно только ключом. Три исполнения ИО101-7 отличаются корпусом и защитой, электрика одинаковая.

Модели семейства

Астра-321 (базовое, ИО101-7)С ключевым замком, нормально-замкнутые и нормально-разомкнутые контакты.

Коммутируемое напряжение	не более 30 В
Коммутируемый ток	не более 50 мА
Ресурс кнопки	не менее 10⁴ срабатываний
Шум при нажатии/отпускании	не более 65 дБ
Габариты	85×57×30 мм; масса не более 0,1 кг
Защита оболочкой	IP41
Температура	от минус 30 до плюс 50 °C

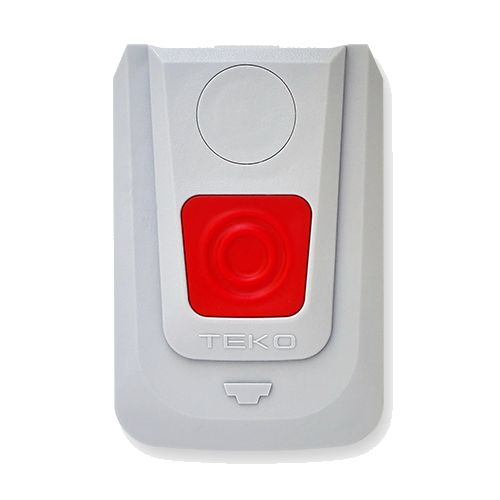

Астра-321МПластмассовый механический замок в крышке вместо ключевого запора.

Коммутируемое напряжение	не более 30 В
Коммутируемый ток	не более 50 мА
Ресурс кнопки	не менее 10⁴ срабатываний
Габариты	85×57×30 мм; масса не более 0,1 кг
Защита оболочкой	IP30

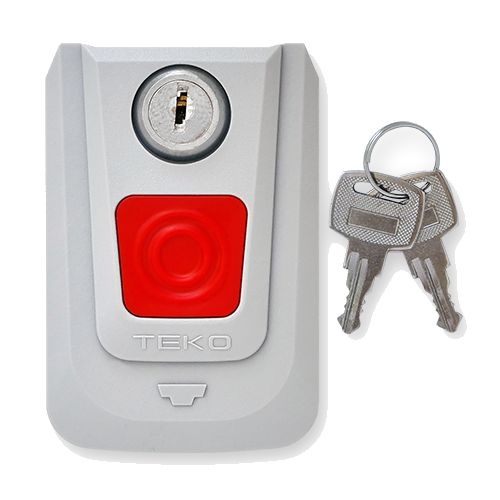

Астра-321Т (ИО101-7/1)Есть кнопка вскрытия крышки (тампер) в дополнение к тревожной кнопке.

Коммутируемое напряжение	не более 30 В
Коммутируемый ток	не более 50 мА
Ресурс кнопки	не менее 10⁴ срабатываний
Габариты	85×57×30 мм; масса не более 0,1 кг
Защита оболочкой	IP41

Как это работает и подключается

Извещатель для ручного включения тревоги нажатием на кнопку — сигнал уходит на ПКП или в систему передачи извещений.
Контакты NC/NO (нормально-замкнутые и нормально-разомкнутые) подключаются в шлейф сигнализации ПКП напрямую.

Монтаж

Ставить в скрытом месте, доступном для быстрого и незаметного нажатия; неровность поверхности установки — не более 2 мм.
Нажать кнопку до фиксации, снять крышку, сделать разметку и провести провода ШС через отверстие в основании, затем закрепить основание двумя шурупами (не входят в комплект).
Закрыть извещатель крышкой, ключом расфиксировать кнопку и перевести извещатель в дежурный режим (ключ вынуть после этого).

Примеры

Тревожная кнопка под столом кассира

Скрытая установка, кнопка фиксируется пружиной — тревога держится, пока не снимут ключом.

Частые вопросы

Чем 321Т отличается от обычной Астра-321?

У исполнения Т есть кнопка вскрытия крышки — формирует отдельное извещение при снятии корпуса; у базовой версии её нет.

Как снять состояние тревоги после нажатия?

Повернуть ключ из комплекта поставки — кнопка расфиксируется механически и извещатель вернётся в дежурный режим.

Нюансы и грабли

После срабатывания кнопка остаётся зафиксированной механически — снять тревогу можно только ключом, обычным отпусканием кнопки не получится.
IP-защита разная: IP41 у базового и у исполнения Т, IP30 у 321М — во влажном месте это исполнение не ставить.
У Астра-321Т есть встроенный тампер на снятие крышки, у базовой версии и у 321М — нет.

Документация

Теко (Астра) — «Астра-321» ИО101-7, РЭ НГКБ.425111.001 РЭ
Теко (Астра) — «Астра-321М», РЭ НГКБ.425111.001-01
Теко (Астра) — «Астра-321Т» ИО101-7/1, РЭ НГКБ.425111.001-02
