Астра-42А (ИП 212-13) — извещатель пожарный дымовой оптико-электронный адресный

Адресный дымовик на двухлучевой технологии для линии «Астра-А»: по запросу расширителя РПА передаёт запылённость и температуру; исполнение ИКЗ ещё изолирует свой сегмент при КЗ.

Извещатель пожарный дымовой адресный Астра-42А

Модели семейства

Астра-42А (ИП 212-13)Базовое исполнение, питание и связь через РПА по адресной линии связи (АЛС).

Чувствительность	от 0,05 до 0,2 дБ/м
Инерционность срабатывания	не более 10 с
Высота установки	не более 12 м
Питание	от РПА, от 7,5 до 27,6 В, ток потребления не более 0,5 мА
Готовность	не более 60 с
Габариты	диаметр 106 мм, высота 60 мм, масса не более 0,14 кг
Температура	от -30 до +55 °C, влажность до 93 % при +40 °C без конденсации
Защита	IP40

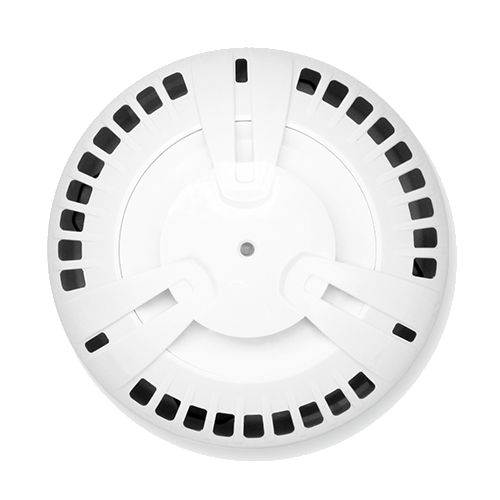

Астра-42А исполнение ИКЗ (ИП 212-13)То же самое базовое устройство плюс встроенный изолятор короткого замыкания: сам отключается от работающей части АЛС при КЗ своего сегмента.

Ток потребления	не более 4,5 мА (выше, чем у базового — питает ещё и плату ИКЗ)
Клеммы	L1 и L2 — входящая и исходящая часть АЛС каждая со своими A, B и питанием
Индикация ИКЗ	отдельный зелёный индикатор на плате ИКЗ, извещения на РПА не передаются
Габариты	диаметр 106 мм, высота 60 мм, масса не более 0,14 кг

Как это работает и подключается

Регистрация в РПА — через ПКМ Астра Pro или меню ППКУП «Астра-812 Pro», окно регистрации открыто 60 с на одно устройство; повторно можно запускать только по одному извещателю одновременно.
Смена ПО — через Модуль смены ПО из ПКМ Астра Pro, поодиночке или группой сразу для всех адресных извещателей ППКУП.

Монтаж

Рекомендуемый провод для АЛС и питания — КПСНГ(А)-FRLS 2×2×0,5.
Расстояние от перекрытия (или подвесного/натяжного потолка) до чувствительного элемента — не менее 25 мм и не более 600 мм.
Не устанавливать перед кондиционером и перед окном — конвекционные потоки и перепады температуры/пыль дают ложные срабатывания.
Монтаж вести с надетой защитной крышкой, снимать её только перед запуском в эксплуатацию — иначе в дымовую камеру попадёт строительная пыль.

Примеры

Точечная защита офисного помещения

РЭ описывает радиус зоны контроля 6,40 м для помещений высотой до 3,5 м включительно и его снижение с ростом высоты потолка.

Изоляция сегмента при обрыве/КЗ

Исполнение ИКЗ автоматически изолирует свой сегмент АЛС при коротком замыкании — остальная линия продолжает работать.

Частые вопросы

Чем исполнение ИКЗ отличается от базового?

У ИКЗ есть плата изолятора короткого замыкания с отдельными клеммами L1/L2 для входящей и исходящей АЛС и зелёным индикатором — при КЗ сегмента извещатель отключает его от линии и продолжает работу остальной АЛС.

От чего работает извещатель?

Питание и связь идут по адресной линии от расширителя проводного адресного «Астра-А РПА» — отдельный источник питания не нужен.

Нюансы и грабли

Уровень запылённости дымовой камеры отображается в ПКМ Астра Pro на вкладке «Адресные устройства»; при значении выше 70 % или извещении «Неисправность извещателя» нужна внеплановая чистка сжатым воздухом.
У исполнения ИКЗ есть свой зелёный индикатор для диагностики линии (короткое замыкание питания или информационной линии L1/L2) — эти события на РПА не передаются, их видно только на самом извещателе.

Документация

Теко (Астра) — РЭ «Астра-42А» (ИП 212-13) НГКБ.425232.013 РЭ0, редакция 42А-v1_11
Теко (Астра) — РЭ «Астра-42А» исполнение ИКЗ НГКБ.425232.013-01 РЭ0, редакция 42А_ikz-v1_3
