Астра-5 — объёмный и линейный ИК-извещатели
Пассивный оптико-электронный извещатель на линзе Френеля и двухплощадочном пироприёмнике: исп. А — широкая объёмная зона, В — узкий дальний луч для коридора, Б (линза-штора) — барьерный луч.
Модели семейства
| Дальность обнаружения | не менее 12 м |
| Зона обнаружения | 12×12 м при угле обзора 90° в горизонтальной плоскости |
| Диапазон скоростей | от 0,3 до 3,0 м/с |
| Устойчивость к засветке | не менее 6500 лк |
| Высота установки | от 2,3 до 2,5 м |
| Питание | от 9 до 15 В |
| Габариты | 78×63×44 мм; масса не более 0,06 кг |
| Дальность обнаружения | не менее 20 м |
| Угол обзора | 4° в горизонтальной плоскости |
| Диапазон скоростей | от 0,3 до 3,0 м/с |
| Устойчивость к засветке | не менее 6500 лк |
| Высота установки | от 2,3 до 2,5 м |
| Питание | от 9 до 15 В |
| Габариты | 78×63×44 мм; масса не более 0,06 кг |
| Дальность обнаружения | не менее 10 м |
| Угол обзора | 7° в горизонтальной плоскости |
| Диапазон скоростей | от 0,3 до 3,0 м/с |
| Устойчивость к засветке | не менее 6500 лк |
| Высота установки | от 2,4 до 2,5 м |
| Питание | от 8 до 15 В |
| Ток потребления (дежурный режим и «Тревога») | не более 12 мА |
| Допустимый ток через контакты реле | не более 0,08 А |
| Допустимое напряжение на контактах реле | не более 100 В |
| Сопротивление шлейфа в дежурном состоянии | от 6 до 8 Ом |
| Габариты | не более 75×58×48 мм |
| Масса | не более 0,053 кг |
| Температура | от −30 до +50 °C |
| Влажность | до 95 % при +35 °C без конденсации |
Как это работает и подключается
- Принцип действия основан на регистрации изменений теплового потока при пересечении зоны обнаружения человеком; сигнал с пироэлектрического приёмника обрабатывает микроконтроллер.
- Формирует извещение о тревоге размыканием контактов сигнального реле.
Монтаж
- Крепится на стену или в угол помещения штатным кронштейном из комплекта; дополнительный кронштейн «Астра-5/621» (поставляется отдельно) даёт поворот на 60° в обеих плоскостях.
- Эксплуатация без колпачка на пироприёмнике не допускается — он формирует ближнюю зону обнаружения.
- Кнопка вскрытия на плате формирует извещение о вскрытии при снятии крышки независимо от включения питания.
- Исполнение Б: для оконечного резистора на плате предусмотрена отдельная клемма РЕЗ; после транспортировки в иных условиях извещатель выдержать в упаковке в условиях эксплуатации не менее 6 ч перед вскрытием.
- Исполнение Б: тестирование и техобслуживание — не реже 1 раза в месяц (контрольный проход через зону и проверка извещения «Тревога» на ППКП, осмотр целостности корпуса и контактов).
Примеры
Исполнение А с углом обзора 90° перекрывает типовое помещение одной точкой.
Исполнение В (угол 4°, дальность 20 м) смотрит узким лучом вдоль коридора, а не вширь.

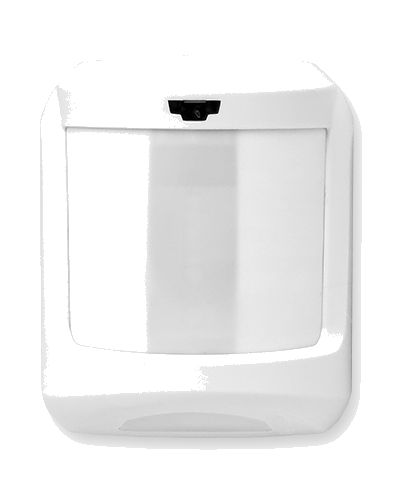

Исполнение Б (линза-штора, угол 7°, дальность 10 м) ставит барьерный луч поверхностного типа вдоль проёма — не объёмная зона и не дальний коридорный луч.
Частые вопросы
Чем отличается исполнение В от А?
У исполнения В угол обзора всего 4° при дальности до 20 м — узкий «коридорный» луч вместо широкой объёмной зоны у исполнения А (90°, до 12 м).
Чем исполнение Б отличается от А и В?
Исполнение Б (ИО309-11) — поверхностный извещатель на линзе-«шторе»: угол обзора 7°, дальность не менее 10 м — узкий барьерный луч вдоль проёма, а не объёмная зона (А) и не дальний коридорный луч (В).
Нюансы и грабли
- Не путать модели по названию «Астра-5»: исп.А — широкий объёмный охват (90°, до 12 м), исп.В — узкий дальний луч (4°, до 20 м), исп.Б — барьерный луч поверхностного типа (7°, до 10 м); монтаж под разные задачи.
- Исполнение Б: допустимый ток через контакты реле не более 0,08 А и напряжение на контактах не более 100 В — не путать с силовыми нагрузками.
Документация
- Теко (Астра) — «Астра-5» исполнение А, ИО409-10, РЭ НГКБ.425152.011 РЭ0, редакция 5-av9_4
- Теко (Астра) — «Астра-5» исполнение В, ИО209-24, РЭ НГКБ.425152.011-02 РЭ0, редакция 5-vv9_3
- ЗАО НТЦ «ТЕКО» (Астра) — «Астра-5» исполнение Б, ИО309-11, руководство по эксплуатации (редакция 5-bv7_0)
