Астра-5131 — радиоканальные объёмный и поверхностные ИК-извещатели
Линейка автономных ИК-извещателей системы Астра-РИ-М под общим именем «Астра-5131»: исполнение А — обычный объёмный извещатель, Б и Ш — поверхностные (узкий охват для штор, оконных проёмов).
Модели семейства
Астра-5131 исполнение А (ИО40910-1)Объёмный оптико-электронный извещатель, угол обзора 90°.
| Дальность обнаружения | не менее 10 м |
| Угол обзора | 90° в горизонтальной плоскости |
| Диапазон скоростей | от 0,3 до 3,0 м/с |
| Радиочастоты | 433,42 МГц (литера «1»), 434,42 МГц (литера «3») |
| Радиус действия радиоканала | не менее 300 м |
| Питание | от 2,2 до 3,0 В |
| Габариты | 70×51×42 мм; масса не более 0,1 кг |
| Срок службы элемента питания | 5 лет |

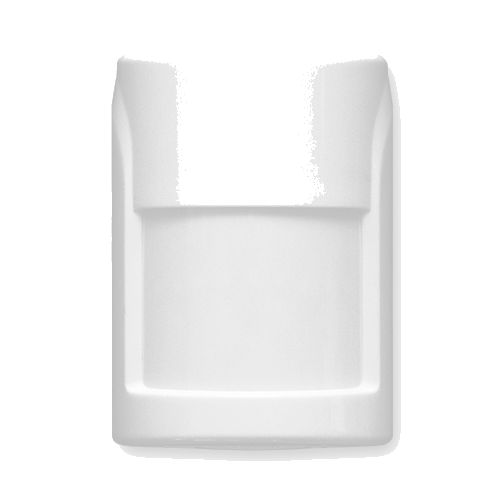

Астра-5131 исполнение Б (ИО30910-1)Поверхностный извещатель, узкий угол обзора 7,5°.
| Дальность обнаружения | не менее 10 м |
| Угол обзора | 7,5±0,5° в горизонтальной плоскости |
| Диапазон скоростей | от 0,3 до 3,0 м/с |
| Радиочастоты | 433,42 МГц (литера «1»), 434,42 МГц (литера «3») |
| Радиус действия радиоканала | не менее 300 м |
| Питание | от 2,2 до 3,0 В |
| Габариты | 70×51×42 мм; масса не более 0,1 кг |
| Срок службы элемента питания | 5 лет |

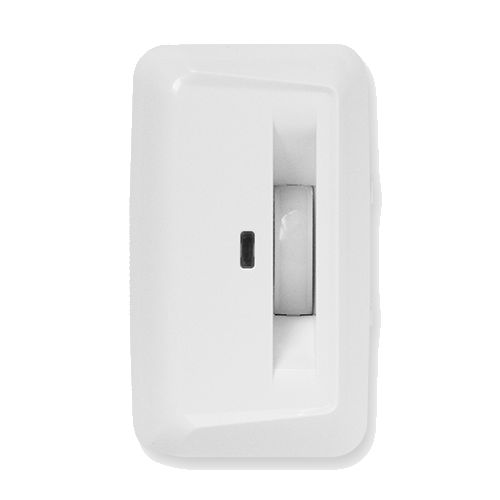

Астра-5131 исполнение ШПоверхностный извещатель типа «штора» — узкий вертикальный луч.
| Дальность обнаружения | не менее 5 м |
| Угол обзора в горизонтальной плоскости | не более 12° |
| Угол обзора в вертикальной плоскости | не менее 90° |
| Радиочастоты | 433,42 МГц (литера «1»), 434,42 МГц (литера «3») |
| Радиус действия радиоканала | не менее 300 м |
| Питание | от 2,4 до 3,0 В |
| Габариты | 85×50×30 мм; масса не более 0,07 кг |
Как это работает и подключается
- Регистрирует изменения теплового потока при пересечении зоны обнаружения и передаёт тревогу по радиоканалу на ППКУП или РР системы Астра-РИ-М.
Монтаж
- Исполнения А и Б — рекомендуемая высота установки от 2,3 до 2,5 м.
Примеры
Комната — исп. А
Широкий объёмный охват для обычного помещения.
Оконный проём или проход — исп. Б/Ш
Узкий луч блокирует конкретное направление, не реагируя на движение по всей комнате.
Частые вопросы
Чем исполнение Ш отличается от Б?
У Ш другой корпус (85×50×30 мм вместо 70×51×42 мм) и диаграмма «штора» — узкий угол в горизонтали (≤12°) при широком угле по вертикали (≥90°), для блокировки вертикальной плоскости, а не горизонтального прохода.
Нюансы и грабли
- Три исполнения одного имени «Астра-5131» физически разные: у А и Б одинаковый корпус 70×51×42 мм, но разный угол обзора (90° и 7,5°), у Ш — другой корпус (85×50×30 мм) и вертикальная диаграмма «шторы». Проверять исполнение по маркировке, не только по названию модели.
Документация
- Теко (Астра) — «Астра-5131» исполнение А, ИО40910-1, РЭ НГКБ.425152.020 РЭ0, редакция 5131-аv14_2 (с января 2023)
- Теко (Астра) — «Астра-5131» исполнение Б, ИО30910-1, РЭ НГКБ.425152.022 РЭ0, редакция 5131-bv14_1 (с января 2023)
- Теко (Астра) — «Астра-5131» исполнение Ш, РЭ НГКБ.425152.041 РЭ0, редакция 5131-shv2_4
