Астра-515 — объёмный и поверхностный ИК-извещатели
Проводной пассивный ИК-извещатель: исполнение А — обычный объёмный (ИО409-32), исполнение Б — поверхностный, с узким углом обзора 7° для прохода или проёма.
Модели семейства
Астра-515 исполнение А (ИО409-32)Объёмный оптико-электронный извещатель, угол обзора 90°.
| Дальность обнаружения | не менее 10 м |
| Угол обзора | 90° в горизонтальной плоскости |
| Диапазон скоростей | от 0,3 до 3,0 м/с |
| Рекомендуемая высота установки | от 2,4 до 2,5 м |
| Питание | от 8 до 15 В |
| Ток потребления | не более 15 мА |
| Габариты | 86×54×41 мм; масса не более 0,06 кг |

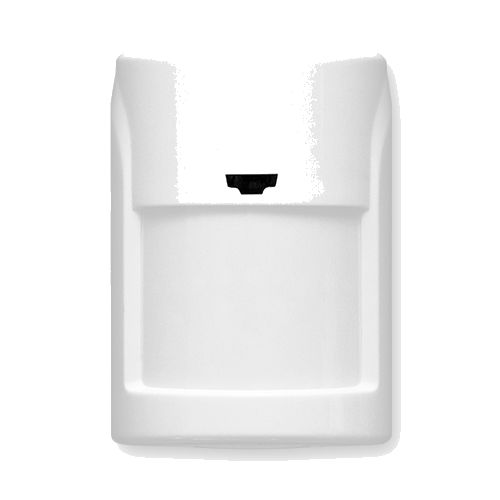

Астра-515 исполнение БПоверхностный извещатель, узкий угол обзора 7°.
| Дальность обнаружения | не менее 10 м |
| Угол обзора | 7° в горизонтальной плоскости |
| Диапазон скоростей | от 0,3 до 3,0 м/с |
| Рекомендуемая высота установки | от 2,4 до 2,5 м |
| Питание | от 8 до 15 В |
| Ток потребления | не более 15 мА |
| Габариты | 86×54×41 мм; масса не более 0,06 кг |
Как это работает и подключается
- Регистрирует изменения теплового потока при пересечении зоны обнаружения человеком, формирует тревогу размыканием контактов сигнального реле.
Монтаж
- Рекомендуемая высота установки — от 2,4 до 2,5 м для обоих исполнений.
Примеры
Проход или оконный проём — исп. Б
Угол обзора 7° блокирует узкое направление, не реагируя на движение по остальной площади помещения.
Частые вопросы
Чем исполнение Б отличается от А?
Только углом обзора: у Б он 7° вместо 90° у А, остальные параметры (дальность, питание, корпус) совпадают.
Нюансы и грабли
- Оба исполнения в одном корпусе (86×54×41 мм) — различить их можно только по маркировке и по документации, угол обзора визуально не определить.
Документация
- Теко (Астра) — «Астра-515» исполнение А, ИО409-32, РЭ НГКБ.425152.018 РЭ0, редакция 515-av6_2
- Теко (Астра) — «Астра-515» исполнение Б, РЭ НГКБ.425152.018-01 РЭ0, редакция 515-bv6_1
