Теко (Астра) · блок индикации (и управления) для ППКУП/РР по RS-485

Астра-863 — блок индикации на 38 или 19 зон для ППКУП

Настенная панель по RS-485 от ППКУП или автономного радиорасширителя показывает разделы, направления, зоны оповещения и клапаны; исп. Б — кнопки через считыватель ТМ вместо индикаторов.

Модели семейства

Астра-863 исполнение А8 системных индикаторов + 38 адресных, только отображение, без кнопок управления.

Индикаторы	8 системных (обобщённое состояние) + 38 адресных (разделы, направления, зоны оповещения, клапаны, радиоустройства РР)
Питание	от 10 до 27 В, два независимых входа (основной и резервный)
Средний ток потребления при 12 (24) В	62 (55) мА на один включённый индикатор; максимум 236 (144) мА
Прирост тока	на каждый дополнительный индикатор не более 4 (2) мА при 12 (24) В; на звуковой сигнализатор не более 2 (3) мА
Вход ZONE	напряжение в дежурном режиме 5 В; сопротивление «Норма» от 3 до 5 кОм; время интегрирования 300 ± 30 мс
Выход OUT	ток не более 100 мА, напряжение не более 27 В
Интерфейсы	RS-485 до 1000 м; ТМ до 25 м
Габариты / масса	не более 225×145×23 мм; не более 0,3 кг

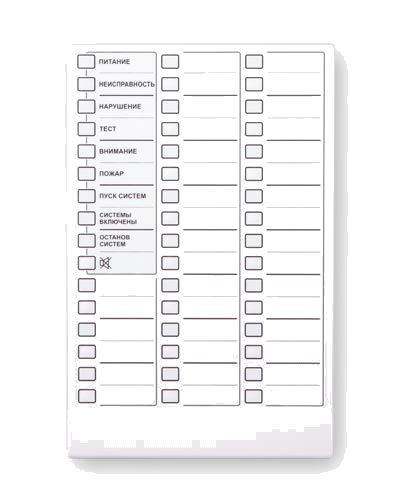

Астра-863 исполнение Б (БИУ)8 системных индикаторов + 19 адресных с кнопками управления (нужен считыватель ТМ).

Индикаторы	8 системных + 19 адресных (разделы, направления, зоны оповещения, клапаны)
Управление	передача команд разделам/направлениям/зонам/клапанам через кнопки, привязанные к индикаторам; требуется подключённый считыватель ТМ
Остальные параметры	питание, интерфейсы, габариты — как у исполнения А (общий корпус 225×145×23 мм, 0,3 кг)

Как это работает и подключается

Оба исполнения принимают извещения от ППКУП или автономного радиорасширителя по RS-485, показывают обобщённое состояние на 8 системных индикаторах и звучат встроенным сигнализатором.
Привязка индикаторов к разделам, зонам оповещения, клапанам, направлениям или радиоустройствам — с ПК через ПКМ Астра Pro или Pconf-RR.
Вход ZONE контролирует исправность внешних источников питания.
Кольцевой интерфейс RS-485 с изоляторами Астра-А ИЛС — по схемам из приложения РЭ.

Монтаж

Два независимых входа питания (основной и резервный) по ГОСТ Р 53325.
В комплекте — оконечный резистор 3,9 кОм для входа ZONE.

Примеры

Панель состояния зон у поста охраны

Исполнение А — только смотреть, что происходит с разделами и направлениями; исполнение Б — ещё и снимать/ставить их с панели по кнопке, приложив ключ ТМ.

Частые вопросы

Чем исполнение Б отличается от исполнения А?

У Б (БИУ) есть кнопки управления разделами/направлениями через считыватель ТМ, но меньше адресных индикаторов (19 против 38 у А, который только отображает состояние).

Нюансы и грабли

Исполнение Б показывает меньше адресных зон (19 против 38 у исполнения А) — за счёт места под кнопки управления; выбор исполнения — компромисс между числом отображаемых зон и возможностью управлять ими с панели.
Управление кнопками на исполнении Б требует подключённого считывателя ТМ — без него кнопки работать не будут.

Документация

Теко (Астра) — «Блок индикации „Астра-863“ исполнение А», Руководство по эксплуатации НГКБ.425552.001 РЭ, редакция 863-av1_13-el
Теко (Астра) — «Блок индикации „Астра-863“ исполнение Б», Руководство по эксплуатации НГКБ.425552.001-01 РЭ, редакция 863-bv1_12-el
