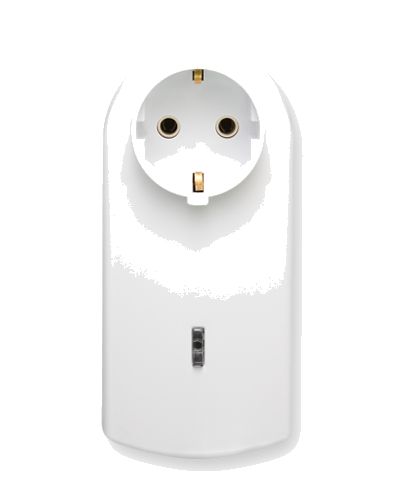

Астра-8731 — блок реле радиоканальный

Радиоблок реле в корпусе с вилкой и розеткой на 230 В: включает и отключает нагрузку по команде от прибора «Астра» или радиорасширителя без прокладки шлейфа.

Модели семейства

Астра-8731Блок реле радиоканальный (БРР), одно силовое реле, работает в системе Астра-РИ-М по «новому» радиоканалу (режим 2).

Питание	от сети 100–240 В, ток потребления не более 75 мА
Реле	одно силовое; нагрузка AC до 250 В, ток до 16 А
Радиоканал	433,42 МГц (литера «1») или 434,42 МГц (литера «3»); радиус действия на открытой местности не менее 300 м
Ёмкость сети	до 192 БРР на один ППКУП, до 48 БРР на один РР автономный
Габариты	140×80×67 мм, масса не более 0,18 кг
Температура	от -30 до +55 °C, влажность до 98 % при +25 °C без конденсации
Защита	IP20

Как это работает и подключается

БРР работает только с ППКУП или РР автономным версии 4_1 и выше — регистрация и настройка режима реле идут из меню ППКУП «Астра-812 Pro» или программ ПКМ Астра Pro / Pconf-RR.
Дистанционные команды на БРР (тест, оптимизация радиосети, регистрация) подаются лазерным пультом «Астра-942».

Монтаж

Ставить в розетку индикатором вверх: в этой части корпуса расположена антенна, более высокое размещение улучшает радиосвязь.
Кабель устройства, подключённого через проходную розетку БРР, не должен проходить через антенну.
Регистрация одного БРР идёт не более 60 с; запрещено одновременно запускать регистрацию на нескольких радиоустройствах.
Питание БРР нельзя отключать до окончания регистрации всех устройств радиосети.

Примеры

Бытовое освещение

РЭ относит цепи бытового освещения к типовым нагрузкам БРР.

Узел управления газовым котлом

РЭ допускает управление узлами температуры газовых котлов и клапанами на отсечку воды/газа по цепям питания или управления.

Частые вопросы

Сколько БРР можно подключить к одному прибору?

РЭ допускает до 192 БРР на один ППКУП или до 48 БРР на один РР автономный.

Нужен ли для БРР отдельный шлейф?

Нет — БРР работает по радиоканалу и включается прямо в розетку 230 В, шлейф не требуется.

Нюансы и грабли

Если через 4 с после установки в розетку на индикаторе «Нет сети» — БРР уже был зарегистрирован в другой радиосети: сначала стереть параметры скрытой кнопкой удаления (удерживать 5–10 с), затем повторить регистрацию.
Индикация «Нет сети»/«Поиск сети» гаснет через 60 мин после включения питания; чтобы увидеть её снова, нужно подать команду «Тест» с пульта «Астра-942».

Документация

Теко (Астра) — РЭ «Астра-8731» НГКБ.425551.006 РЭ0, редакция 8731-v2_2
