Астра-А УДП — устройство дистанционного пуска адресное

Кнопка ручного запуска на линии «Астра-А»: исполнение ПД поднимает дымоудаление, исполнение ПП — пожаротушение; оба изолируют свой участок АЛС при коротком замыкании.

Устройство дистанционного пуска адресное Астра-А УДП

Модели семейства

Астра-А УДП исполнение ПДРучной запуск систем дымоудаления, корпус жёлтого цвета; для ППКУП версии 5_6 и выше.

Питание	от РПА, от 7,5 до 27,6 В, ток потребления не более 4,5 мА
Габариты	116×99×44 мм, масса не более 0,2 кг
Комплект	УДП, ключ с бородкой, ключ-толкатель, крепёж
Температура	от -30 до +55 °C, влажность до 93 % при +40 °C без конденсации
Защита	IP40

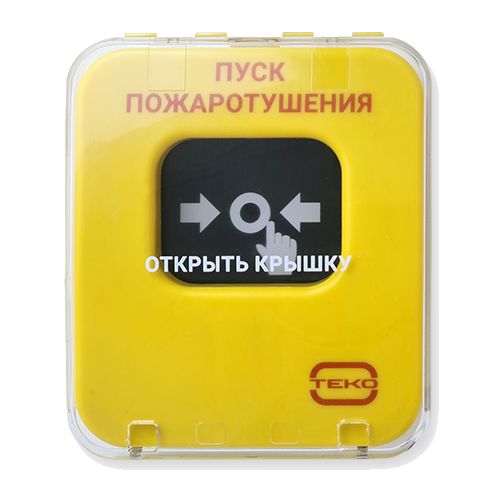

Астра-А УДП исполнение ППРучной запуск систем пожаротушения; для ППКУП версии 5_6 и выше.

Питание	от РПА, от 7,5 до 27,6 В, ток потребления не более 4,5 мА
Габариты	116×99×44 мм, масса не более 0,2 кг

Как это работает и подключается

Регистрация — только лазерным пультом «Астра-942» (поставляется отдельно), окно регистрации 60 с на одно устройство, без одновременной регистрации нескольких УДП.
Возврат в дежурный режим — ключом-толкателем из комплекта плюс снятие тревоги зарегистрированным идентификатором на ППКУП.

Монтаж

Рекомендуемый провод — КПСНГ(А)-FRLS 2×2×0,5; подключать провода только при обесточенных линиях.
После вскрытия защитной крышки скотч на ней нужно заменить на аналогичный размером 6×6 мм марки 3М — иначе крышка не будет плотно прилегать к корпусу.
Клеммники L1/L2 для входящей и исходящей АЛС — группа выбирается произвольно, как у извещателя «Астра-45А».

Примеры

Ручной пуск дымоудаления на этаже

УДП исполнения ПД устанавливается вдоль эвакуационных путей и по нажатию передаёт команду запуска дымоудаления по АЛС на ППКУП.

Ручной пуск пожаротушения

УДП исполнения ПП служит отдельной кнопкой запуска пожаротушения, не смешанной с общей пожарной тревогой.

Частые вопросы

Чем ПД отличается от ПП?

ПД запускает системы дымоудаления, ПП — системы пожаротушения; в остальном устройства идентичны по конструкции и электрическим характеристикам.

С какими приборами совместимо устройство?

С ППКУП «Астра-812 Pro» или «Астра-8945 Pro» версии ПО 5_6 и выше.

Нюансы и грабли

УДП также изолирует свой участок АЛС при коротком замыкании — как и адресные извещатели, а не только подаёт сигнал пуска.
Неисправность питания на линии L1/L2 (КЗ) индицируется только жёлтым индикатором на самом устройстве и на РПА не передаётся — нужен визуальный обход.

Документация

Теко (Астра) — РЭ «Астра-А УДП» исполнение ПД НГКБ.425412.007-01 РЭ0, редакция udp-pdv1_0
Теко (Астра) — РЭ «Астра-А УДП» исполнение ПП НГКБ.425412.007 РЭ0, редакция udp-pрv1_0
