Астра-БПА — блок сигнально-пусковой адресный

Адресный интерфейсный блок линии «Астра-А»: два защищённых выхода 12/24 В под исполнительные устройства и четыре шлейфа для безадресных пожарных, охранных или технологических извещателей.

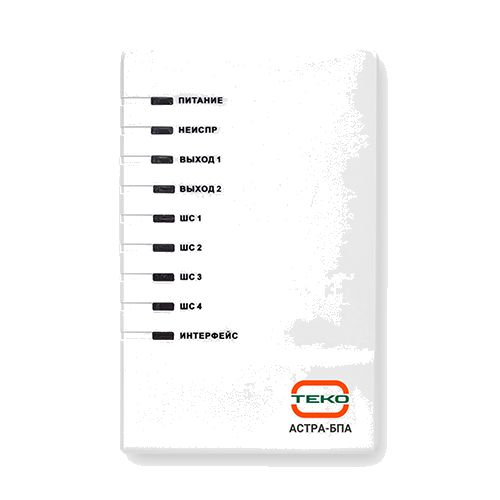

Блок сигнально-пусковой адресный Астра-БПА

Модели семейства

Астра-БПАКонтроль и запуск шкафов автоматики, речевого оповещения, лифтов через промежуточные реле; до 96 БПА на один ППКУП.

Выходы	ВЫХ1, ВЫХ2 с контролем целостности линии (обрыв/КЗ), коммутируемый ток до 1,25 А каждый (суммарно до 2,50 А)
ШС	4 шт. (Zone1–Zone4), типы: охранный, пожарный тепловой/дымовой с двойной сработкой, пожарный комбинированный, технологический (с контролем КЗ или без)
Питание входов U1/U2	от 10,5 до 28,7 В, основной и резервный с автопереключением
Питание адресной части	от РПА по линии АЛС, ток не более 1 мА
Ёмкость системы	до 96 БПА, регистрируемых в ППКУП
Длина линии АЛС	до 1000 м
Габариты	135×85×39 мм, масса не более 0,35 кг
Температура	от -30 до +55 °C, влажность до 93 % при +40 °C без конденсации
Защита	IP30

Как это работает и подключается

Работает только в составе системы «Астра-А» под управлением ППКУП «Астра-812 Pro» или «Астра-8945 Pro» с ПО версии v5_5 и выше, и РПА с той же версией ПО.
Регистрация — лазерным пультом «Астра-942», засветить индикатор ИНТЕРФЕЙС на 1 с; окно регистрации 60 с, одновременно можно регистрировать только одно устройство.

Монтаж

Провода питания и АЛС располагать не ближе 60 см от мощных силовых и высокочастотных кабелей.
Устанавливается на стене или на DIN-рейке (кронштейны для рейки — в комплекте).
В исходном состоянии на выходах БПА подано напряжение обратной полярности — подключённая нагрузка должна быть защищена от этого, если чувствительна к полярности.
Для выхода типа «сухой контакт» РЭ рекомендует переходные коммутационные устройства УК-ВК (Болид), УК-ВК/04 (Радий) или УК-20 (ИВС-Сигналспецавтоматика).

Примеры

Управление шкафом вентиляции

БПА контролирует и запускает шкафы управления автоматикой — сигналы «Неисправность», «Авария», «Автоматика отключена», «Вентилятор включен».

Приём безадресных охранных извещателей

Через 4 встроенных ШС БПА подключает обычные (безадресные) пожарные, охранные или технологические извещатели и передаёт их состояние на ППКУП по АЛС.

Частые вопросы

Сколько БПА можно зарегистрировать на один прибор?

До 96 штук на один ППКУП, согласно РЭ.

Можно ли подключить обычный (не адресный) дымовой извещатель?

Да, через один из четырёх встроенных ШС (Zone1–Zone4), настроив его как пожарный дымовой с двойной сработкой.

Нюансы и грабли

При питании БПА и РПА от разных источников объединять их нули запрещено — только если оба запитаны от одного комплекта основного и резервного источников.
При работе выходов с контролем целостности линии обязательно подключить элементы выхода оконечные из комплекта — без них будет ложный «обрыв».

Документация

Теко (Астра) — РЭ «Астра-БПА» НГКБ.425412.005 РЭ, редакция ВPA-v1_2-el
