Кронштейны Теко — крепление извещателей «Астра» с поворотом

Три кронштейна под разные извещатели «Астра»: дают поворот на стене или потолке, когда прямого крепления основанием недостаточно для нужного угла обзора.

Модели семейства

КронштейнУстановка извещателя на стене с поворотом в горизонтальной и вертикальной плоскостях на 40°.

Габариты	34×30×21 мм, масса не более 0,007 кг
Крепёж	1 винт М3×10 DIN 7985 в комплекте

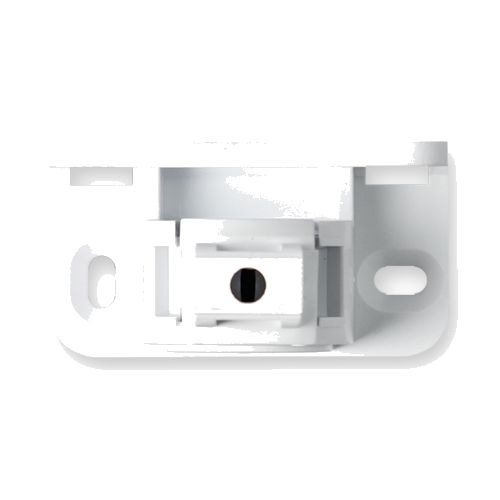

Кронштейн-02Установка извещателя на стене или потолке, поворот в горизонтальной плоскости на 87° и в вертикальной на 17,5°.

Габариты	46×34×25 мм, масса не более 0,013 кг
Крепёж	1 винт 2-4×30 ГОСТ 11650-80 в комплекте

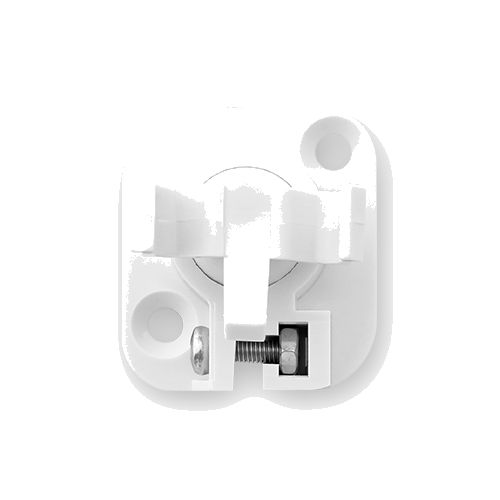

Кронштейн Астра-5/621Для извещателей Астра-5, Астра-621, Астра-512 на стене; поворот в горизонтальной и вертикальной плоскостях на 60°.

Габариты

34×30×30 мм, масса не более 0,008 кг

Как это работает и подключается

У «Кронштейна» и «Кронштейна-02» извещатель садится на шарик/фиксатор кронштейна винтом с внутренней стороны основания извещателя — крышку и плату извещателя нужно снять для доступа.
«Кронштейн Астра-5/621» защёлкивается — извещатель просто совмещает пазы с ножками шарика кронштейна и фиксируется.

Монтаж

Крепёжные винты для самого кронштейна на стену/потолок в комплект не входят — только винт для фиксации извещателя на кронштейне (кроме модели Астра-5/621, где и этого нет).
После установки нужного направления извещателя — затянуть стопорный винт кронштейна, иначе положение может сместиться.

Примеры

Угловая установка на стену

Базовый «Кронштейн» и «Кронштейн-02» крепятся на несущую поверхность отдельными винтами (не входят в комплект), затем на них устанавливается извещатель.

Извещатели Астра-5/621/512

Отдельный «Кронштейн Астра-5/621» рассчитан именно под три этих извещателя и защёлкивается на уже установленный на стену кронштейн.

Частые вопросы

Подходит ли обычный «Кронштейн» под Астра-5?

Нет, для извещателей Астра-5, Астра-621 и Астра-512 РЭ описывает отдельную модель «Кронштейн Астра-5/621» с другим способом крепления (защёлкой, а не винтом).

Можно ли ставить кронштейн на потолок?

Только «Кронштейн-02» — по РЭ он рассчитан на установку и на стене, и на потолке; два других кронштейна — только на стену.

Нюансы и грабли

«Кронштейн-02» — единственный из трёх, рассчитанный на установку и на потолок, и на стену; два других — только на стену.
Диапазон поворота сильно различается: 40° у базового «Кронштейна», 87°×17,5° у «Кронштейна-02», 60° у «Астра-5/621» — выбор зависит от нужного угла обзора извещателя, не взаимозаменяемы бездумно.

Документация

Теко (Астра) — этикетка «Кронштейн» НГКБ.301567.001 ЭТ, редакция kron_et-v4_3-el
Теко (Астра) — этикетка «Кронштейн-02» НГКБ.305611.003 ЭТ, редакция kron-02_et-v2_4-el
Теко (Астра) — этикетка «Кронштейн Астра-5/621» НГКБ.301567.003 ЭТ0, редакция Kron-5_621_et-v1_2-el
