ШУВ-Астра — шкаф управления вентилятором дымоудаления

Шкаф с адресным блоком «Астра-БПА» управляет одно- или трёхфазным двигателем вентилятора приточно-вытяжной противодымной вентиляции; в «Астра-А» через «Астра-А РПА» и ППКУП Pro.

Модели семейства

ШУВ-Астра (базовое исполнение, прямой пуск)Управление электродвигателем вентилятора прямым пуском, диапазон мощностей 0,37–37 кВт в зависимости от типоразмера шкафа и аппаратуры.

Питание шкафа	~380 В 50 Гц (трёхфазный электродвигатель) или ~220 В 50 Гц (однофазный)
Потребление в дежурном режиме	до 5 ВА
Модуль управления	интегрированный блок сигнально-пусковой адресный «Астра-БПА» (4 входа, 2 выхода)
Время пуска электродвигателя	от 5 до 75 с (контроль по джамперам)
Степень защиты	IP31 или IP54
Климатическое исполнение	УХЛ 3.1
Температура эксплуатации	от −10 до +55 °C
Влажность	до 93 % при +40 °C
Средний срок службы	не менее 10 лет
Габариты типоразмера Ш1 (DEK)	310×395×220 мм, масса не более 12 кг

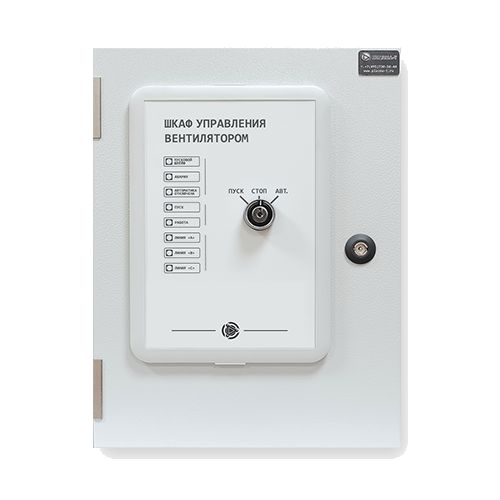

ШУВ-Астра/М (с УПП) и ШУВ-Астра/Ч (с преобразователем частоты)Исполнения с устройством плавного пуска ABB или преобразователем частоты ABB ASC310 / Danfoss FC-101 / FC-102; опция +ТЭН добавляет управление электрическим канальным воздухонагревателем.

Диапазон мощностей электродвигателя	0,37–37 кВт (по таблице исполнений РЭ, верхняя граница зависит от аппаратуры коммутации и типоразмера шкафа)
Суммарная мощность воздухонагревателя (+ТЭН)	от 0,37 до 45 кВт при симметричном питании по трём фазам
Условия для УПП и ПЧ	рабочая температура от 0 до +40 °C, высота над уровнем моря ≤1000 м, для УПП не более 10 пусков в час
Типоразмеры шкафов	Ш1–Ш8 в зависимости от мощности и аппаратуры (DEKraft, ABB, Schneider Electric, Danfoss)
Габариты крупнейшего типоразмера Ш8	1200×800×300 мм, масса не более 120 кг, исполнение напольное

Как это работает и подключается

Управление электродвигателем — от встроенного блока «Астра-БПА» по пусковому шлейфу ПУШ в автоматическом режиме; шкаф входит в адресную пожарную систему «Астра-А» с ППКУП Астра-812 Pro или Астра-8945 Pro через расширитель «Астра-А РПА».
Переключатель на двери шкафа с ключом задаёт режим: «Местный пуск» (ручное управление), «Отключение» (блокировка пуска, сброс пускового шлейфа), «Автоматический режим» (управление от Астра-БПА).
Контроль исправности реализован по нескольким каналам: питание на вводе и состояние автомата QF1, силовые цепи электродвигателя и (для +ТЭН) воздухонагревателя через встроенный ПКЛ, шлейфы END1/END2 на обрыв и КЗ, время выхода на режим.
Джампер LOCK задаёт тактику пускового шлейфа: с фиксацией сработки (сброс только через «Откл.») или синхронно с сигналом управления.

Монтаж

Кабель электропитания заводится сверху шкафа, кабели к электродвигателю и сигнальные — снизу.
При подключении однофазного электродвигателя перемычку ON-N клеммника XT1 снять и объединить клеммы А, В, С электроввода XT0 перемычками (не входят в комплект).
Заземление — через клемму PE клеммника XT0; все работы внутри шкафа выполнять только при отключённом электропитании.
После пробного пуска в местном режиме секундомером измерить время полного запуска вентилятора и установить джамперы ВРЕМЯ так, чтобы уставка контроля минимально превышала фактическое время пуска.
Настройку и программирование «Астра-БПА» проводить по его отдельному РЭ, с учётом остальных приборов адресной системы.

Примеры

Приточно-вытяжная противодымная вентиляция

Основное назначение по паспорту — управление электродвигателем вентилятора системы противодымной вентиляции зданий и сооружений.

Подогрев приточного воздуха

Опция +ТЭН добавляет управление электрическим канальным воздухонагревателем с термореле ТР-15М и датчиком ТД-2 в комплекте.

Частые вопросы

Можно ли шкафом управлять одновременно вентилятором и воздухонагревателем?

Да, опция +ТЭН добавляет управление электрическим канальным воздухонагревателем через отдельный шлейф END2 и термореле ТР-15М; для контроля силовых линий нагревателя устанавливается дополнительный ПКЛ.

На чём основано автоматическое управление шкафом?

На интегрированном блоке сигнально-пусковом адресном «Астра-БПА», который получает команду по адресной линии связи АЛС от ППКУП Астра-812 Pro/Астра-8945 Pro через расширитель «Астра-А РПА» и подаёт сигнал на пусковой шлейф шкафа.

Как часто нужно техническое обслуживание?

Ежедневно — визуальный контроль состояния шкафа и ввода питания; не реже раза в месяц — пробный пуск вентилятора в местном режиме и проверка затяжки силовых зажимов при отключённом питании.

Нюансы и грабли

Джамперы CNTR.RUN, CNTR.END и PKL по умолчанию можно как включить, так и снять — если контроль исправности шлейфов не настроен под конкретный объект, авария может не сработать при обрыве проводки.
После смены положения любого джампера конфигурирования обязательно перевести переключатель режимов в «Отключение» и обесточить шкаф автоматом QF1 — иначе новые настройки не применятся.
Для однофазного электродвигателя перемычку ON-N нужно снять, а для трёхфазного — обязательно установить; перепутанное положение перемычки при исполнении 0,37–4,0 кВт даёт неверную схему пуска.
При выборе исполнения с ПЧ Danfoss номинальный ток электродвигателя вентилятора нужно сверить со списком в приложении 5 РЭ — если ток двигателя равен или превышает продолжительный выходной ток ПЧ, нужен ШУВ следующего номинала.

Документация

Теко (Астра) — «ШУВ-Астра. Шкаф управления вентилятором», паспорт АВУЮ 634.211.062.М ПС (изготовитель ООО «Плазма-Т»)
