Астра-Z-5145 — объёмный и поверхностный ИК-извещатели (Zитадель)

ИК-извещатели системы «Астра-Zитадель» на диапазоне 2400–2483,5 МГц: исполнение А — широкий объёмный охват, исполнение Б — узкий поверхностный луч.

Модели семейства

Астра-Z-5145 исполнение А (ИО40910-6)Объёмный оптико-электронный извещатель радиоканальный.

Дальность обнаружения	не менее 10 м
Угол обзора	90° в горизонтальной плоскости
Диапазон скоростей	от 0,3 до 3,0 м/с
Радиочастоты	от 2400 до 2483,5 МГц, 16 каналов с шагом 5 МГц
Радиус действия на открытой местности	не менее 300 м
Ток при включённом радиомодуле	не более 110 мА

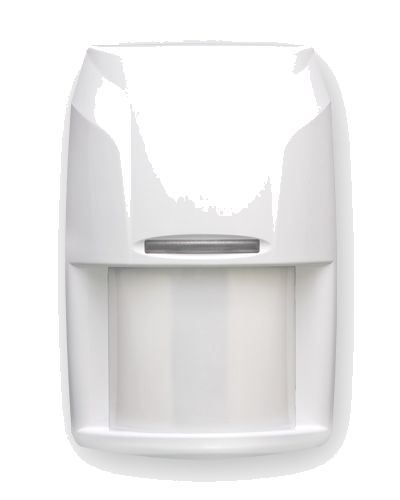

Астра-Z-5145 исполнение Б (ИО30910-4)Поверхностный извещатель, узкий угол обзора 10°.

Дальность обнаружения	не менее 10 м
Угол обзора	10° в горизонтальной плоскости
Диапазон скоростей	от 0,3 до 3,0 м/с
Радиочастоты	от 2400 до 2483,5 МГц, 16 каналов с шагом 5 МГц
Радиус действия на открытой местности	не менее 300 м
Ток при включённом радиомодуле	не более 110 мА
Габариты	111×72×43 мм; масса не более 0,12 кг (без элемента питания)
Срок службы ЭП	не менее 36 месяцев

Регистрирует изменения теплового потока при пересечении зоны обнаружения и передаёт тревогу по радиоканалу на ППКОП системы Астра-Zитадель.

Работает на диапазоне 2400–2483,5 МГц (Zитадель) — с приёмниками системы Астра-РИ-М не совместим.

Комната или оконный проём в системе Zитадель

Исполнение А — широкий охват комнаты, исполнение Б — узкий луч вдоль проёма или прохода.

Чем отличаются исполнения А и Б?

У А угол обзора 90° (широкий объёмный охват), у Б — 10° (узкий поверхностный луч для прохода или проёма).

Не путать с проводной или РИ-М-радио линейкой «Астра-5121»/«Астра-5131»: у Z-5145 другой радиопротокол (диапазон 2400–2483,5 МГц) и другая система (Zитадель).
