Рубеж · точечные тепловые пожарные извещатели
ИП 101-29-PR-R3 — тепловой максимально-дифференциальный адресный извещатель Рубеж
Измеряет температуру чувствительным элементом: тревога по порогу или по скорости роста. Пороги и включение/отключение канала скорости задаются прибором или FireSec, не тумблером на корпусе.
Модели семейства
| Пороги срабатывания (задаются при настройке) | 58 / 62 / 66 °С |
| Скорость роста → время срабатывания | 5 °С/мин — 120–500 с; 10 °С/мин — 60–242 с; 20 °С/мин — 30–130 с; 30 °С/мин — 20–100 с |
| Дежурный ток (28–36 В) | не более 0,32 мА |
| Максимальная мощность | не более 7,2 мВт |
| Адрес | один; с ИЗ-1Б-R3 — два |
| Габариты без основания | не более Ø94×44 мм |
| Степень защиты оболочки | IP40; с КМЧ-10 — IP42 |
| Средняя наработка до отказа | не менее 60000 ч |
| Среда | −3…+55 °С, влажность до 93 % без конденсата, закрытые помещения |
| Отличие | к тепловому каналу (58/62/66 °С) добавлен дымовой: пороги чувствительности 0,12/0,15/0,18 дБ/м |
| Питание и адрес | то же — 0,32 мА в дежурном режиме, один адрес (два с ИЗ-1Б-R3) |
Как это работает и подключается
- Питание и обмен данными — по АЛС без учёта полярности; один адрес (два — с изолятором шлейфа ИЗ-1Б-R3).
- ИП напрямую измеряет температуру чувствительным элементом (по изменению его сопротивления) и вычисляет скорость её роста; оба параметра передаёт в прибор.
- «Пожар» формируется при превышении заданного порога по любому из двух каналов — максимальной температуре или скорости нарастания; канал скорости можно отключить через FireSec, оставив только срабатывание по уровню температуры.
- Индикатор: мигает раз в 4–5 с — дежурный режим, 2 раза в секунду — «Пожар», часто мигает 2–3 с — тест.
Монтаж
- Крепится на потолок, стену или наклонную поверхность на базовое основание W1.02/W1.03 (несущий потолок) или W2.02/W2.03 (подвесной потолок); световод индикатора — вниз, чтобы индикация была видна.
- На натяжной потолок — только через кронштейн из негорючих материалов, закреплённый на несущей конструкции за потолком.
- После хранения при отрицательных температурах перед включением выдержать ИП в упаковке не менее 4 часов при комнатной температуре — иначе конденсат в корпусе.
- После монтажа снять защитный колпак, если он был установлен; на время пыльных/ремонтных работ — наоборот, надеть колпак или снять ИП с основания.
Примеры
ИП не реагирует на влажность, пламя и освещённость — там, где обычный дымовой давал бы ложные срабатывания от пара или пыли, тепловой измеряет только температуру.
Функциональную проверку делают феном с температурой подаваемого воздуха от 54 до 70 °С — этого достаточно для срабатывания по любому из порогов; открытый огонь и источники, способные повредить ИП, применять нельзя (прямой запрет РЭ).
Частые вопросы
Чем ИП 101-29-PR-R3 отличается от дымового ИП 212-64-R3?

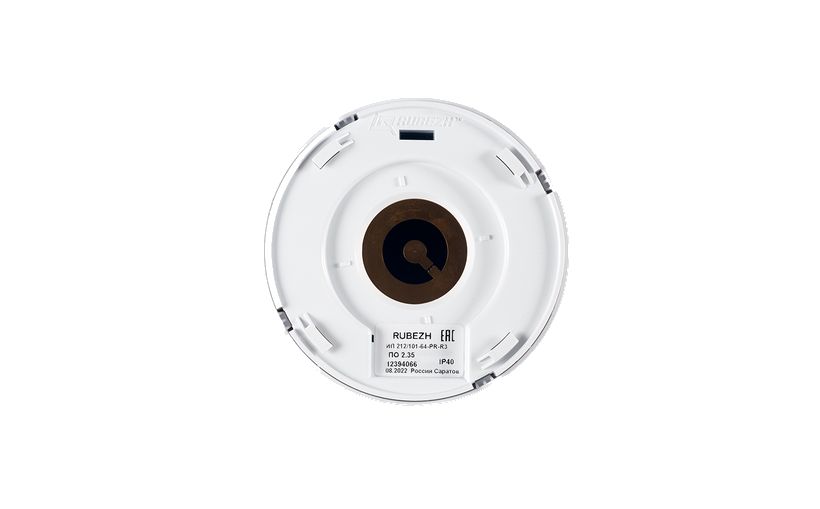

101-29-PR-R3 — только тепловой, измеряет температуру и её скорость роста, не реагирует на дым, влажность, пламя и свет. Дымовой канал есть у комбинированной версии — ИП 212/101-64-PR-R3.
Как проверить извещатель без открытого огня?
Кнопкой ТЕСТ на самом ИП или лучом оптического тестера ОТ-1 — для проверки связи с прибором. Для функциональной проверки срабатывания — феном с температурой подаваемого воздуха от 54 до 70 °С.
Нюансы и грабли
- При отрицательных температурах менять заводские настройки чувствительности запрещено РЭ.
- Индикатор не мигает совсем — это неисправность «Нет связи с прибором» по таблице РЭ, а не «всё спокойно».
- Для проверки нельзя брать источники тепла, способные повредить ИП или вызвать возгорание — РЭ прямо запрещает; штатная проверка — только фен с воздухом 54–70 °С или кнопка ТЕСТ/тестер ОТ-1.

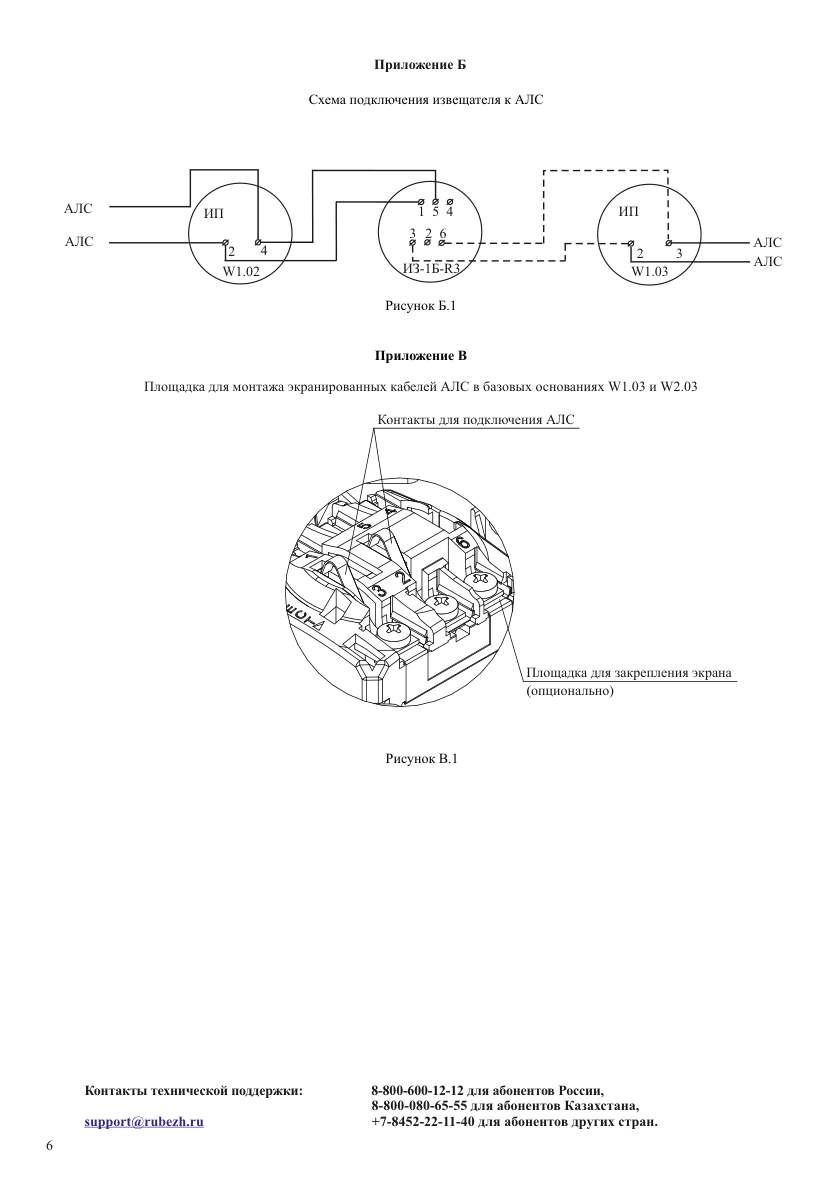

Схемы из руководства
Документация
- Рубеж — РЭ ИП 101-29-PR-R3-W1, ред. 19
- Рубеж — РЭ ИП 212/101-64-PR-R3-W1, ред. 18
- Рубеж — РЭ ИП 101-29-PR-R3 без б/о
