TFortis CrossBox-2/3 — уличные шкафы с оптическим кроссом для коммутаторов PSW

Металлические навесные шкафы IP54 с готовым оптическим кроссом на 32 КДЗС и креплением под коммутаторы TFortis PSW — для организации уличных узлов видеонаблюдения.

Модели семейства

CrossBox-2Компактный шкаф 500×400×220 мм под один коммутатор PSW.

Корпус	ЩМП-02, 500×400×220 мм, металл 1,5 мм, IP54, RAL 7032
Масса	11 кг
Оптический кросс	сплайс-кассета на 32 КДЗС, планка на 8 SC-адаптеров
Крепление коммутаторов	PSW-1, PSW-1-45, PSW-1-45-WIFI, PSW-1G4F, PSW-1G4F-UPS, PSW-2G, PSW-2G+, PSW-2G2F+UPS, PSW-2G4F, PSW-2G4F-UPS, PSW-2G6F+, PSW-2G8F+

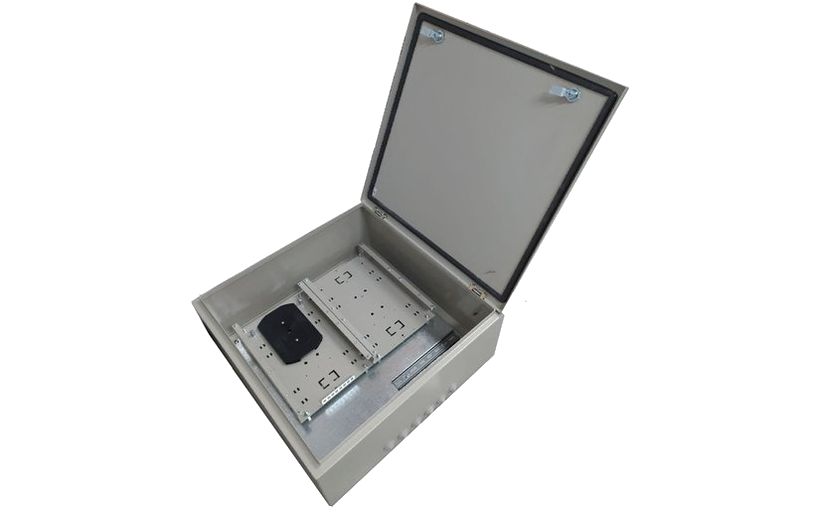

CrossBox-3Шкаф 600×600×250 мм с монтажной панелью и DIN-рейкой.

Корпус	ЩМП-662, 600×600×250 мм, металл 1 мм, IP54, RAL 7032
Масса	21 кг
Оптический кросс	сплайс-кассета на 32 КЗДС, планка на 8 SC-адаптеров
DIN-рейка	35 мм, длина 240 мм
Крепление коммутаторов	PSW-1, PSW-1-45, PSW-1-45-WIFI, PSW-1G4F, PSW-1G4F-UPS, PSW-2G, PSW-2G-UPS, PSW-2G+, PSW-2G2F+UPS, PSW-2G4F, PSW-2G4F-UPS, PSW-2G6F+, PSW-2G8F+

Как это работает и подключается

Оба шкафа содержат готовый оптический кросс: сплайс-кассету на 32 КДЗС и планку на 8 SC-адаптеров (duplex LC) — под разварку оптики на месте.
CrossBox-3 дополнительно комплектуется монтажной панелью и DIN-рейкой для компактного размещения коммутатора и сопутствующего оборудования.
В комплект поставки НЕ входят: автоматы, SFP-модули, оптические патч-корды, стяжки, пигтейлы, гильзы КДЗС, оптические адаптеры — их нужно заказывать отдельно.
Угол открытия двери — 105° у обеих моделей; покрытие порошковое, «шагрень», цвет RAL 7032.

Монтаж

Установка на опору — через «Комплект крепления на столб TFortis-2» (приобретается отдельно), подходит для условно круглых (Ø50–300 мм) и условно прямоугольных (70–180 мм) опор с бандажной лентой.
Установка на стену — по зацепам из комплекта или без них (два варианта монтажа, см. рисунки РЭ).
Шкаф не требует технического обслуживания и рассчитан на круглосуточную работу при температуре окружающего воздуха от −60 до +70 °C.

Примеры

Уличный узел видеонаблюдения

РЭ описывает шкаф как место для оптического кросса и коммутатора PSW — типовой узел на опоре или стене.

Место под доп. оборудование (только CrossBox-3)

DIN-рейка 35 мм внутри CrossBox-3 позволяет установить дополнительное оборудование рядом с коммутатором.

Частые вопросы

Чем CrossBox-3 отличается от CrossBox-2?

Размером (600×600×250 мм против 500×400×220 мм), наличием монтажной панели и DIN-рейки — по РЭ CrossBox-3 рассчитан на более плотную компоновку оборудования.

Входят ли SFP-модули и патч-корды в комплект?

Нет, РЭ явно указывает, что автоматы, SFP-модули, оптические патч-корды, стяжки, пигтейлы, гильзы КДЗС и оптические адаптеры в комплект не входят.

Нюансы и грабли

CrossBox-2 заметно легче CrossBox-3 (11 кг против 21 кг) при меньшем корпусе — учитывать при выборе крепления на опору.
Список поддерживаемых коммутаторов PSW в РЭ ограничен конкретными моделями (например, PSW-1-45-WIFI, PSW-1G4F-UPS) — перед заказом сверять модель коммутатора со списком крепления шкафа.
Металл корпуса у CrossBox-3 тоньше (1 мм против 1,5 мм у CrossBox-2), при этом шкаф крупнее и тяжелее — за счёт большей площади панелей.

Документация

TFortis — CrossBox-2, Руководство по эксплуатации, версия 6.0
