TFortis Teleport-1/2 — трансляторы сухих контактов через Ethernet
Блоки интеграции переводят состояние «сухих контактов» и данные RS-485 в Ethernet и обратно — для передачи сигналов вскрытия шкафов и аварийных событий коммутаторов TFortis PSW в охрану.
Модели семейства
| Входы/выходы | 3 входа (без гальванической развязки); 9 выходов (гальваническая развязка, 30 В / 50 мА) |
| RS-485 | до 115 200 бит/с, дальность до 100 м, терминатор 120 Ом встроенный (без отключения) |
| Питание | 12/24 В (от 9 до 27 В), максимум 3 Вт |
| Конструкция | 106×90×58 мм (6 модулей), масса не более 0,3 кг, крепление на DIN-рейку 35 мм |
| Условия | работа +5…+40 °C, хранение −50…+50 °C, наработка на отказ не менее 50 000 ч |

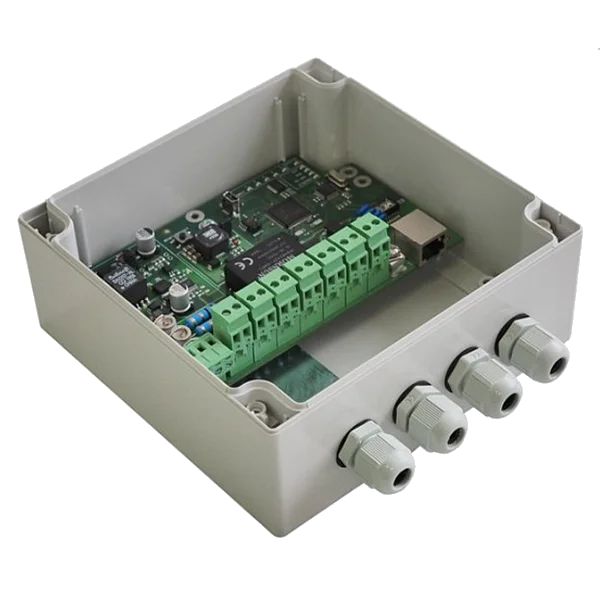

| Входы/выходы | 5 входов (с гальванической развязкой); 1 выход (гальваническая развязка, 250 В / 50 мА) |
| RS-485 | до 115 200 бит/с, дальность не более 100 м, терминатор 120 Ом с возможностью отключения, с гальванической развязкой |
| Питание | PoE IEEE802.3af Class 3, максимум 13 Вт; выход для периферии 24 В DC (6 Вт) с защитой от КЗ |
| Конструкция | корпус IP66, 160×160×90 мм (без гермовводов), масса не более 0,3 кг |
| Условия | работа −55…+50 °C, хранение −55…+50 °C, наработка на отказ не менее 50 000 ч |
Как это работает и подключается
- Режим «парного соединения» (Pair Connection) — состояние входа одного блока транслируется на выход удалённого устройства; поддерживается до 12 удалённых устройств в списке.
- Teleport может работать Modbus-клиентом (RTU/ASCII/TCP), поддерживает SNMP v1/v3, Syslog, SMTP, SNTP и режим сетевого контроллера входов/выходов (управление через http-запрос вида .../digitaloutput/all/value?DO0=0&DO1=1).
- Заводские сетевые настройки: IP 192.168.0.1, маска 255.255.255.0, логин/пароль не заданы, DHCP выключен, Telnet включён.
- Индикация: RUN (мигание раз в 4 с — заводские настройки, раз в 1 с — нормальная работа), ETHERNET, RS485, INPUT/OUTPUT по каждому каналу.
Монтаж
- Teleport-1 монтируется на DIN-рейку 35 мм в отапливаемом помещении вдали от источников нагрева/охлаждения; из-за отсутствия гальванической развязки рекомендуется минимизировать длину подключаемых линий и использовать питание от ИБП 12–24 В.
- Teleport-2 допускает уличную установку на любой поверхности, в том числе крепление к задней фальш-стенке шкафа TFortis CrossBox-2/3 через «Монтажную панель PSW-11» винтами М4.
- Заземление обязательно для обоих блоков: без него защита от импульсных помех (грозозащита у Teleport-2) не работает или работает не в полном объёме; сопротивление заземления Teleport-2 — не более 4 Ом.
- Терминирующие резисторы RS-485 (120 Ом) уже установлены внутри — дополнительные резисторы не нужны; у Teleport-2 их можно отключить (по умолчанию подключены).
Примеры
Дискретные входы коммутаторов TFortis PSW (герконы, концевики) транслируются через Teleport на выходы блока, подключённые к ИСО «Орион».
События коммутаторов (зависание камеры, пропадание питания 220 В, обрыв оптики) передаются на Teleport и преобразуются в логические состояния выходов для контроллера охраны.
Трансляция входа одного устройства на выход другого используется для управления исполнительными механизмами через маломощные встроенные реле (для мощной нагрузки нужны дополнительные контакторы).
Частые вопросы
Чем Teleport-2 отличается от Teleport-1?
Уличным корпусом IP66, питанием по PoE вместо 12/24 В и полной гальванической развязкой входов/выходов — Teleport-1 предназначен для установки внутри помещений на DIN-рейку.
Сколько удалённых устройств поддерживает один блок?
До 12 удалённых устройств Teleport в списке — трансляция входов на выходы работает по параметрам, заданным в этом списке для каждого устройства.
Нюансы и грабли
- У Teleport-1 входы не имеют гальванической развязки ни между собой, ни от микроконтроллера — прокладка линий вдоль высоковольтных силовых кабелей запрещена.
- Выходы обоих блоков не рассчитаны на коммутацию мощной нагрузки — для контакторов и другой силовой автоматики нужны дополнительные коммутационные устройства.
- Заземление через экран FTP-кабеля у Teleport-2 не допускается — только через клемму или шпильку заземления.
- Нарушения в монтаже гермовводов Teleport-2 не гарантируют соответствие корпуса классу защиты IP66.
Документация
- TFortis — Трансляторы сухих контактов Teleport-1/Teleport-2, Руководство по эксплуатации, версия 9 (ПО версии 2.0)
