МИК4Р70_И (А20) — встраиваемый импульсный ИК-модуль: без платы и 12–24 В

Модуль на кластерах R70, угол 20°: исполнение без платы синхронизации (питание в импульсе) и исполнение 12–24 В с платой синхронизации, поток 20 Вт при 1000 мА в непрерывном режиме.

Модели семейства

МИК4Р70_И А20 (без платы)Основание 3 мм; может поставляться с платой синхронизации.

Угол излучения	20°
Потребляемый ток	6 А
Питание при постоянном напряжении (для справки)	6 В
Длина волны	850 нм
Температура	от −35 до +50 °C
Габариты	87 × 90 × 32,8 мм
Длина проводов	250 мм

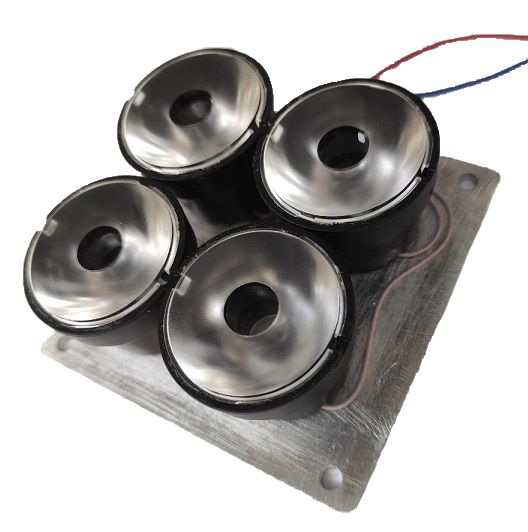

МИК4Р70_И А20 12-24В (с платой)Основание 4 мм, плата синхронизации.

Угол расходимости	20°
Питание	11,5–26,5 В DC
Ток при 12 В, 1 мс, 25 Гц	не более 500 мА
Вход P	положительный синхроимпульс от цифровой камеры 3–12 В
Вход R	оптореле камеры, ток не более 1 мА при 5,0 В
Длительность импульса	0,1–1,6 мс, частота не более 50 Гц
Световой поток	20 Вт в непрерывном режиме при токе 1000 мА (без вторичной оптики)
Осевая сила света	400 W/Steradian при 1 мс, 25 Гц
Температура	от −40 до +50 °C
Габариты, масса	106 × 106 × 34 мм, 276 г

Как это работает и подключается

Ток цепи входного импульса (режим P) не более 10 мА.
Регулировка яркости — длительностью управляющего импульса.

Монтаж

Исполнение без платы: напряжение 6 В при постоянном токе указано только для справки; управление импульсом организует потребитель.

Примеры

Встраивание в изделия

Модуль без корпуса-радиатора для встраивания в свои корпуса, комплексы фотовидеофиксации и системы контроля.

Частые вопросы

Чем различаются два паспорта?

Один — модуль без платы (6 А), другой — с платой синхронизации на 12–24 В и входами P и R.

Нюансы и грабли

Работает только в импульсном режиме: синхронно с моментом засветки матрицы камеры; в непрерывном режиме не включать.
