МИК5Р70_И (А20) — встраиваемый импульсный ИК-модуль: без платы и 12–24 В

Кластеры R70, линзы 18–20°, угол 20°. Исполнение без платы (импульс 25 А при 9,2 В) и исполнение 12–24 В с платой синхронизации (0,4 А при 1 мс и 25 Гц).

Модели семейства

МИК5Р70_И А20 (без платы)Без платы синхронизации; может поставляться с платой питания и управления, схема — на плате.

Угол излучения	20°
Напряжение в импульсе	9,2 В (импульс 1 мс, 25 Гц)
Постоянное напряжение (справочно)	не более 6 В
Ток в импульсе	25 А
Длина волны	850 нм
Температура	от −35 до +50 °C
Осветитель	122,5 × 73,5 × 33,5 мм, 186 г

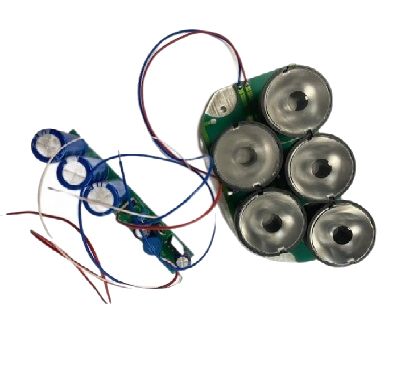

МИК5Р70_И А20 12-24В (с платой)Плата синхронизации, регулировка яркости длительностью синхросигнала.

Питание	10,5–27 В DC
Ток	0,4 А при импульсе 1 мс и 25 Гц
Входной сигнал	длительность не более 1,5 мс, частота не более 50 Гц
Плата питания	110 × 36,5 × 19 мм, 64 г

Как это работает и подключается

С платой: защита от переполюсовки, от бросков питания до 60 В (500 мкс), от превышения максимальной длительности синхроимпульса.

Монтаж

Провода исполнения с платой: белый — вход синхроимпульса (pulse), синий — GND, красный — POWER.

Примеры

Встраивание в изделия

Модуль без корпуса-радиатора для встраивания в свои корпуса, комплексы фотовидеофиксации и системы контроля.

Частые вопросы

Какой ток в импульсе у исполнения без платы?

25 А при напряжении 9,2 В, импульс 1 мс, 25 Гц.

Нюансы и грабли

Работает только в импульсном режиме: синхронно с моментом засветки матрицы камеры; в непрерывном режиме не включать.
