МИК62_И — встраиваемый импульсный ИК-модуль: А30 (6–7,5 В) и А15/30 12–24 В

Два исполнения: А30 — два независимых канала, питание 6–7,5 В, по 3 А на группу; А15/30 — Г-образный кластер на 12 светодиодов с платой синхронизации, 11,5–26,5 В.

Модели семейства

МИК62_И А30Алюминиевый кластер, линза 30°, два независимых канала.

Угол	30°
Питание	6–7,5 В
Ток каждой группы	3 А
Длительность импульса питания	от 0,01 до 1,4 мс
Частота следования	до 50 Гц
Температура	от −60 до +50 °C
Габариты, масса	110 × 96 × 15 мм, 112,5 г

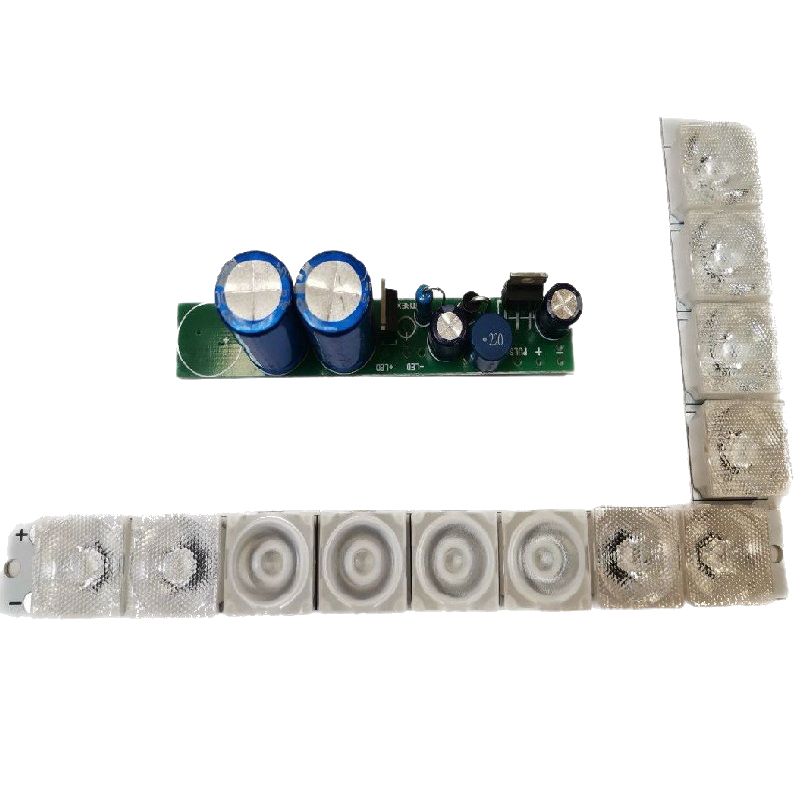

МИК62_И А15/30 12-24ВГ-образный кластер на 12 светодиодов, линзы 15° и 30°, плата синхронизации.

Углы	15° и 30°
Питание	от 11,5 до 26,5 В DC
Ток	0,4 А при импульсе 1 мс и 25 Гц
Входной сигнал	длительность не более 1,5 мс, частота не более 50 Гц
Температура	от −35 до +50 °C
Осветитель	209 × 112,5 × 19,5 мм, 70 г
Плата синхронизации	110 × 19 × 36,5 мм, 44 г

Как это работает и подключается

А30: каждая группа диодов подключается по отдельности либо совместно; выводы «+» и «−» питания.
А15/30: регулировка яркости — длительностью синхросигнала; защита от переполюсовки и бросков до 60 В (500 мкс).

Монтаж

Питание А30 — 6–7,5 В по паспорту; на 12–24 В рассчитано исполнение А15/30.

Примеры

Встраивание в изделия

Модуль без корпуса-радиатора для встраивания в свои корпуса, комплексы фотовидеофиксации и системы контроля.

Частые вопросы

Какой ток у А30?

По 3 А на каждую группу диодов (два независимых канала).

Нюансы и грабли

Работает только в импульсном режиме: синхронно с моментом засветки матрицы камеры; в непрерывном режиме не включать.
