ПИК10, ПИК11к2, ПИК12к2 — ИК-прожекторы 12–24 В для видеонаблюдения

Прожекторы из литого алюминия с ИК-подсветкой 850 нм и тремя углами излучения, до 150 м с камерой 0,003 лк. Питание 12–24 В DC, фотодатчик, корпуса И1 и И2.

Модели семейства

ПИК10Основной угол 12° плюс подсветка ближней зоны (до 10–15 м) с углом 60°.

Дальность (камера 0,003 лк)	150 м
Угол излучения	n=12° + 60° ближняя зона
Длина волны	850 нм
Входное напряжение	12 В (от 11 до 27 В DC)
Потребляемая мощность	не более 35 Вт
Температура	от −50 до +50 °C
Защита	IP66
Ресурс	50 000 часов при снижении силы излучения не более чем на 25 %

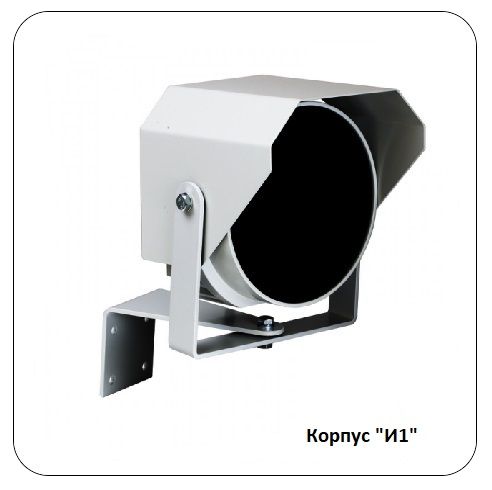

Корпус И1	181,5 × 146 × 231 мм, 2 300 г
Корпус И2	195 × 136 × 212 мм, 1 100 г

ПИК11к2Основной угол 30° плюс подсветка ближней зоны (до 10–15 м) с углом 60°.

Дальность (камера 0,003 лк)	100 м
Угол излучения	n=30° + 60° ближняя зона
Длина волны	850 нм
Входное напряжение	12 В (от 11 до 27 В DC)
Потребляемая мощность	не более 35 Вт
Температура	от −50 до +50 °C
Защита	IP66

ПИК12к2Основной угол 60° плюс подсветка ближней зоны (до 20–25 м) с углом 80°.

Дальность (камера 0,003 лк)	70 м
Угол излучения	n=60° + 80° ближняя зона
Длина волны	850 нм
Входное напряжение	12 В (от 11 до 27 В DC)
Потребляемая мощность	не более 35 Вт
Температура	от −50 до +50 °C
Защита	IP66

Как это работает и подключается

Фотодатчик: включение при освещённости 10 лк, отключение при 20 лк; «Антифары» — задержка выключения на 90 секунд, чтобы фары, луч фонаря и т. п. не гасили прожектор. Днём для проверки окно фотодатчика закрыть плотной тёмной тканью.
Встроена защита от бросков напряжения и от переполюсовки.
Дальность в паспорте — расстояние, на котором в поле зрения камеры определяется фигура человека; приведена для камеры с объективом F=20 мм и матрицей 1/3 дюйма.
Для IP-камер и камер с чувствительностью 0,1–0,05 лк дальность на 25–30 % меньше указанной.

Монтаж

Прожектор поставляется без блока питания: подключается к линии 12–24 В DC или через штатный блок питания.
Крепление П-образной лирой и Г-образной консолью; юстировка в горизонтальной плоскости в пределах 160°, в вертикальной 90°.
Полярность: «−» синий/чёрный, «+» коричневый/белый.
Дополнительная настройка и обслуживание в эксплуатации не требуются.

Примеры

Дальний периметр

ПИК10 с узким углом 12° даёт дальность до 150 м с камерой 0,003 лк.

Площадка ближнего плана

ПИК12к2 с углом 60° и подсветкой ближней зоны до 20–25 м — для близких объектов.

Частые вопросы

Есть ли блок питания в комплекте?

Прожектор поставляется без блока питания; возможно подключение через штатный блок питания.

Чем отличаются И1 и И2?

Формой корпуса, размерами и массой: И1 181,5 × 146 × 231 мм и 2 300 г, И2 195 × 136 × 212 мм и 1 100 г.

Нюансы и грабли

Визуально проверять работу прожектора на расстоянии не менее 100 см от осветителя и под углом к оси излучения; корпус при работе нагревается — это нормальный признак работы.
При первой подаче напряжения 12–24 В фотодатчик блокируется на 90 с (прожектор включён).
