ПИК100Р_И — компактный импульсный ИК-прожектор 10,5–27 В

Только импульсный режим, углы модуля 20° и 30°, 850 нм, 100 × 100 × 87 мм. Два паспорта: с 3-жильным и с 4-жильным проводом.

Модели семейства

ПИК100Р_И, 3-жильный проводКрепление «скоба» либо без креплений; кабель 1.2 м.

Углы	n=20°, n=30°
Питание	10,5–27,0 В DC
Ток при tpulse=1,5 мс, 25 Гц	не более 550 мА при 12 В, 300 мА при 24 В
Средняя мощность	7 Вт при импульсе 1,0 мс, 12 В, 25 Гц
Интенсивность излучения	425 Вт/стр при tpulse=1,5 мс, 25 Гц
Температура	от −50 до +50 °C
Габариты	100 × 100 × 87 мм
Провода	красный «+», синий «−», жёлто-зелёный — вход импульса

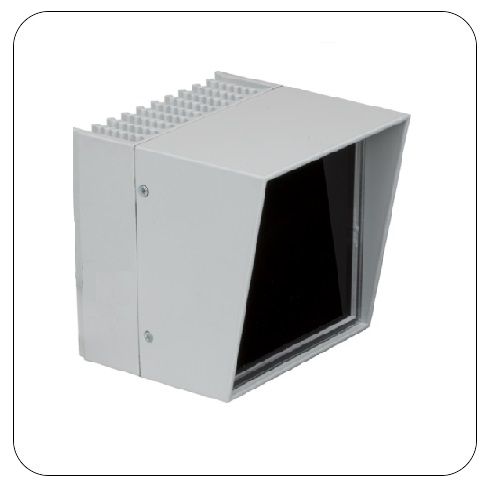

ПИК100Р_И, 4-жильный проводВмонтированный 4-жильный кабель 0,8 м, масса 725 г.

Провода	чёрный с красной меткой «+», чёрный «−», чёрный с белой меткой — управление от оптопары (реле), жёлто-зелёный — управление положительным импульсом 5 В
Вход	положительный синхроимпульс 3–12 В либо оптопара камеры (ток не более 1 мА при 5,1 В)
Кабель, масса	вмонтированный 4-жильный кабель 0,8 м, 725 г
Питание	10,5–27,0 В DC
Ток при tpulse=1,5 мс, 25 Гц	не более 550 мА при 12 В
Температура	от −50 до +50 °C
Габариты	100 × 100 × 87 мм

Яркость подсветки регулируется длительностью управляющего импульса питания.
Импульс при оптопаре подаётся при замыкании управляющего контакта камеры на «−» питания; длительность не более 1,4 мс, частота не более 50 Гц.

Фотовидеофиксация

Мощная ИК-подсветка в комплексах фотовидеофиксации нарушений ПДД и других системах безопасности.

Чем отличаются паспорта?

Количеством жил кабеля: 3-жильный (красный, синий, жёлто-зелёный) и 4-жильный с раздельными входами оптопары и 5-вольтового импульса.

Импульсный прожектор нельзя включать в непрерывном режиме: корпус-радиатор на это не рассчитан, излучатели выйдут из строя.
Визуально проверять работу прожектора на расстоянии не менее 100 см от осветителя и под углом к оси излучения; корпус при работе нагревается — это нормальный признак работы.
