ПИК200 — ИК-прожекторы для установки на гермокожухи камер
Серия для совместной установки с гермокожухами: 10 Вт, 12–24 В DC, IP66, дальность до 200 м. Сдвоенный ПИК200 Anх2 — 20 Вт.
Модели семейства
ПИК200Одиночный прожектор.
| Угол | n=10° либо n=30° |
| Дальность (0,003 лк) | 200 м и 100 м |
| Дальность (0,08–0,1 лк) | 100 м и 55 м |
| Мощность | не более 10 Вт |
| Питание | 12–24 В DC |
| Температура | от −50 до +50 °C |
| Защита | IP66 |
| Габариты, масса | 252,5 × 87,5 × 53 мм, 540 г с креплением |
| Кабель | 0,8 м |

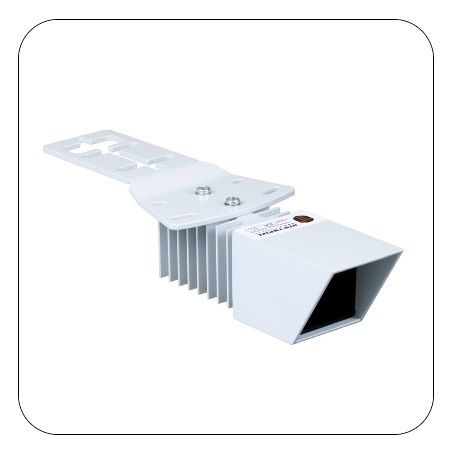

ПИК200 Anх2Сдвоенный, лучи фокусируются в одну точку или разворачиваются.
| Мощность | не более 20 Вт |
| Углы | n=10–15°, 10°×30°, 30°×60° |
| Дальность (0,003 лк) | по паспорту 250, 220, 130 и 110 м (при фокусировке в одну точку / при развёрнутом положении) |
| Дальность (0,08–0,1 лк) | 140, 110, 70 и 50 м |
Как это работает и подключается
- Прожекторы выполнены из литого алюминия, окрашены порошковой краской светло-серого цвета; поставляются без блока питания.
- Фотодатчик: включение при 10 лк, отключение при 20 лк; «Антифары» — задержка выключения на 90 секунд.
- Защита от кратковременных бросков напряжения и от переполюсовки.
Монтаж
- Подключение к линии 12–24 В DC либо через штатный блок питания.
- Полярность: «−» синий/чёрный, «+» коричневый/белый.
- Для проверки закрыть окно фотодатчика от внешнего света.
Примеры
Подсветка камеры на гермокожухе
Прожектор монтируется рядом с камерой и работает по фотодатчику.
Частые вопросы
Какой блок питания?
Прожектор поставляется без блока питания; подключать к линии 12–24 В DC или штатному блоку питания.
Нюансы и грабли
- Для цветных камер и камер «день/ночь» убедиться, что у камеры нет встроенного фильтра, отсекающего ИК-спектр, либо что он автоматически убирается ночью.
- Визуально проверять работу прожектора на расстоянии не менее 100 см от осветителя и под углом к оси излучения; корпус при работе нагревается — это нормальный признак работы.
Документация
- Тирэкс — паспорта изделия
