ПИК400 — мощные ИК-прожекторы: 12–24 В, 220 В, сборки ×2 и ×3

Литые алюминиевые прожекторы, до 400 м (сборка ×3 — 600 м) для камер 0,003 лк. Питание 12–24 В DC или 220 В через блок питания (стандарт и «Арктика»).

Модели семейства

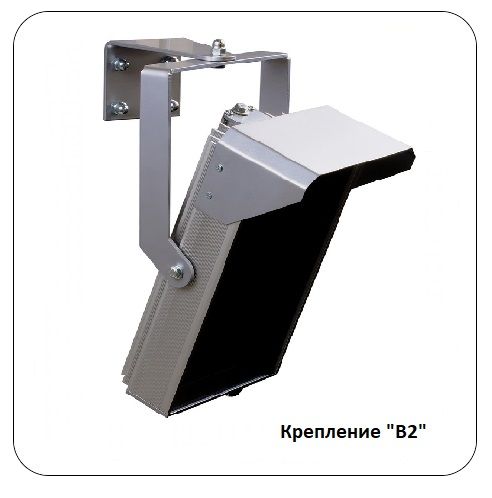

ПИК400 An 12–24 В (В1, В2)Без блока питания. Шесть исполнений по углу: А10, А15, А30, А60, А90 и универсал 10°×90°. Крепление В1 «Бабочка» или В2 скоба.

Углы	n=10°, 15°, 30°, 60°, 90°, универсал 10°×90°
Дальность (0,003 лк)	400, 350, 240, 130, 80 м; универсал 50–150 м
Дальность (0,08–0,1 лк)	240, 200, 150, 80, 50 м
Мощность	не более 52 Вт
Питание	12–24 В DC
Температура	от −50 до +50 °C
Защита	IP66
Габариты, масса	130 × 245 × 75 мм, 1100 г (без креплений)
Кабель	1,0 м

ПИК400 An 220 В (В1, В2)С блоком питания: пластиковый корпус и гермовводы (стандартное) либо металлические («Арктика»).

Питание	220 В ±10 % AC
Мощность	50 Вт (стандартное), 58 Вт («Арктика»)
Температура	от −35 до +50 °C (стандарт), от −60 до +50 °C («Арктика»)
Блок питания	120 × 200 × 75 мм, 600 г (стандарт); 120 × 200 × 75 мм, 1 100 г («Арктика»)
Прожектор	130 × 245 × 75 мм / 2100 г

ПИК400 Anх2 220 ВДва объединённых прожектора.

Углы	n=10°×10°, 15°×15°, 30°×30°, 60°×60°, 90°×90°, универсал (10°×90°)×2
Дальность (0,003 лк)	500, 450, 300, 220, 150 м; универсал до 200 м
Дальность (0,08–0,1 лк)	300–240, 250–190, 180–120, 120–90, 70–50 м
Мощность	100 Вт (стандарт), 108 Вт («Арктика»)
Габариты, масса	269 × 249 × 75 мм, 4 100 г
Блок питания	120 × 200 × 75 мм, 800 г (стандарт), 1 300 г («Арктика»)

ПИК400 Anх3 220 ВТри объединённых прожектора.

Углы	n=10°, 15°, 30°, 60°, 90° ×3; универсал (10°×90°)×3
Дальность (0,003 лк)	600, 550, 400, 300, 200 м; универсал до 250 м
Дальность (0,08–0,1 лк)	400–240, 300–190, 280–120, 200–100, 100–50 м
Мощность	150 Вт (стандарт), 158 Вт («Арктика»)
Габариты, масса	400 × 249 × 75 мм, 5 000 г
Блок питания	146 × 222 × 75 мм, 1 200 г (стандарт); 146 × 222 × 82 мм, 2 000 г («Арктика»)

Как это работает и подключается

Функции непрерывных ПИК400: автоматическое снижение светового потока при перегреве корпуса с восстановлением; включение по освещённости с задержкой выключения 90 секунд («Антифары»); блокировка фотодатчика на 60 секунд при подаче питания; защита от переполюсовки и от бросков напряжения (до 50 В при длительности до 500 мкс).
На блоке питания: потенциометр Power control регулирует яркость в диапазоне 40–100 % (заводская установка 100 %); Photocontrol — авто-включение при 10 лк, отключение при 20 лк, порог можно менять вручную; тумблер Photocontrol в положение OFF отключает фотодатчик.
Дальность — расстояние, на котором определяется фигура человека; для IP-камер и камер 0,1–0,05 лк дальность на 25–50 % меньше.

Монтаж

Прожекторы без блока питания подключаются к линии 12–24 В DC.
Для изменения угла разворота модулей относительно друг друга ослабить гайки и болты на четырёх шпильках сверху и снизу, развернуть модули, затянуть; для поворота всей сборки от оси ослабить четыре болта (два сверху, два снизу), повернуть и затянуть. Крепить на опору элементом с четырьмя сквозными отверстиями Ø 8 мм.
Фотодетектор расположен в корпусе блока питания рядом с гермовводами: при установке блока исключить засветку фотодетектора отражённым или прямым светом прожектора.
В климатическом исполнении «Арктика» блок питания сам включает подогрев внутреннего объёма при −13 °C и выключает при −12 °C.

Примеры

Дальний периметр

Одиночный ПИК400 с узким углом 10° — до 400 м; сборки ×2 и ×3 — 500 и 600 м.

Частые вопросы

Как питать 220 В исполнения?

Прожектор поставляется с блоком питания; питание 220 В ±10 % AC.

Что такое «Арктика»?

Климатическое исполнение блока питания с металлическим корпусом и подогревом, работает при температурах до −60 °C.

Нюансы и грабли

Визуально проверять работу прожектора на расстоянии не менее 100 см от осветителя и под углом к оси излучения; корпус при работе нагревается — это нормальный признак работы.
Для цветных камер и камер «день/ночь» убедиться, что у камеры нет встроенного фильтра, отсекающего ИК-спектр, либо что он автоматически убирается ночью.
