ПИК41Ф, ПИК42Ф — компактные ИК-прожекторы для скрытого освещения
Малогабаритные прожекторы 4 Вт (101,5 × 78,5 × 62 мм, 440 г) с кронштейном под гермокожухи камер. Питание 12–24 В DC, IP66, углы 30° и 60°.
Модели семейства
ПИК41ФУгол 30°.
| Угол | n=30° |
| Дальность (0,003 лк) | до 50 м |
| Дальность (0,08 лк) | до 24 м |
| Питание | 12–24 В DC |
| Ток | не более 0,3 А при 12 В |
| Мощность | не более 4 Вт |
| Температура | от −40 до +50 °C |
| Защита | IP66 |

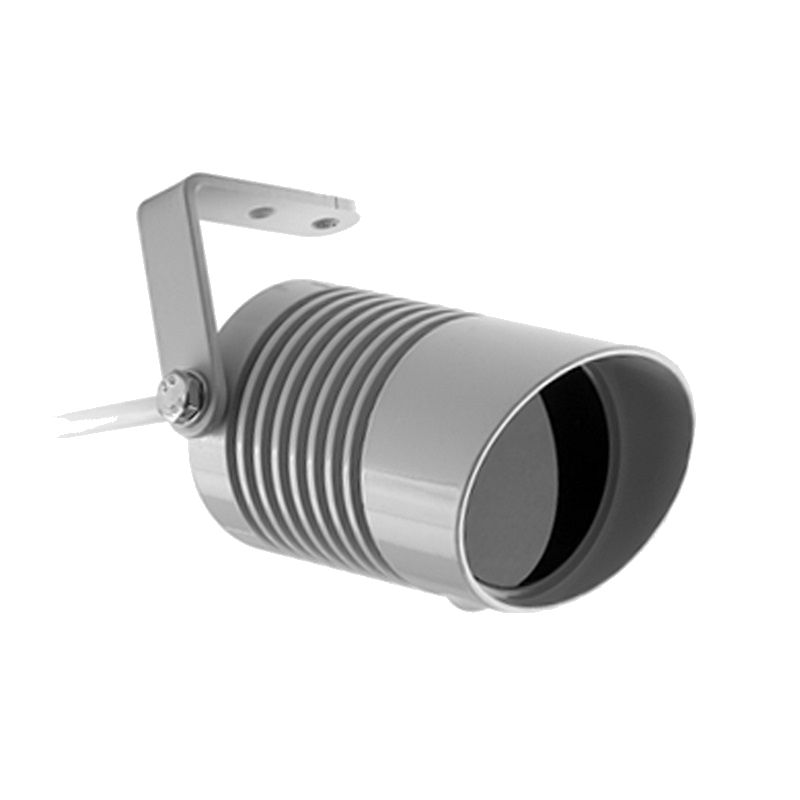

ПИК42ФУгол 60°.
| Угол | n=60° |
| Дальность (0,003 лк) | до 35 м |
| Дальность (0,08 лк) | до 17 м |
| Габариты, масса | 101,5 × 78,5 × 62 мм, 440 г |
| Длина волны | 850 нм |
Как это работает и подключается
- Фотодатчик: включение при освещённости 10 лк, отключение при 20 лк; «Антифары» — задержка выключения на 90 секунд, чтобы фары, луч фонаря и т. п. не гасили прожектор. Днём для проверки окно фотодатчика закрыть плотной тёмной тканью.
- Защита от кратковременных бросков напряжения и от переполюсовки.
Монтаж
- Кронштейн позволяет установить прожектор на гермокожух камеры и юстировать его в вертикальной плоскости.
- Полярность: «−» синий/чёрный, «+» коричневый/белый.
- Дополнительная настройка и обслуживание не требуются.
Примеры
На гермокожухе камеры
Кронштейн ставит прожектор прямо на гермокожух камеры, направление юстируется в вертикальной плоскости.
Частые вопросы
Для чего эти модели?
Для скрытого освещения объектов наблюдения; компактные, крепятся на гермокожухи камер.
Нюансы и грабли
- Для цветных камер и камер «день/ночь» убедиться, что у камеры нет встроенного фильтра, отсекающего ИК-спектр, либо что он автоматически убирается ночью.
- Визуально проверять работу прожектора на расстоянии не менее 100 см от осветителя и под углом к оси излучения; корпус при работе нагревается — это нормальный признак работы.
